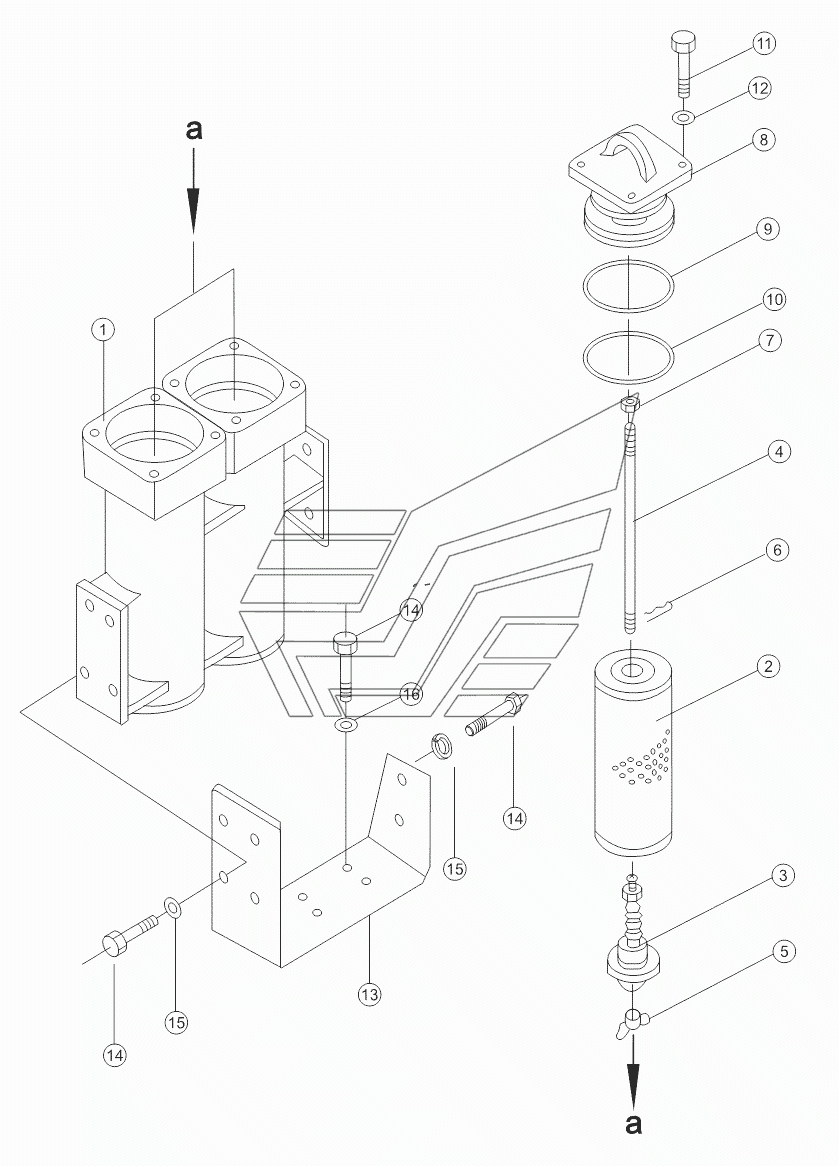

FINE FILTER ASSY SD32 (вариант). Каталог 2011г.

TRANSMISSION PUMP SD32 (вариант) TORQUE CONVERTER PIPING SYSTEM SD32 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Box body

Заводской номер: 171-74-01100 Количество на модель: 1
171-74-01100
1
2

Номер детали на чертеже:

2

Сердечник фильтра

Заводской номер: 175-49-11580 Количество на модель: 2
175-49-11580
2
3

Номер детали на чертеже:

3

Предохранительный клапан

Заводской номер: 175-49-25530 Количество на модель: 2
175-49-25530
2
4

Номер детали на чертеже:

4

Винтовой шток

Заводской номер: 175-49-25540 Количество на модель: 2
175-49-25540
2
5

Номер детали на чертеже:

5

Butterfly-shaped nut

Заводской номер: 01540-21050 Количество на модель: 2
01540-21050
2
6

Номер детали на чертеже:

6

Чека разводная

Заводской номер: 04050-02018 Количество на модель: 2
04050-02018
2
7

Номер детали на чертеже:

7

Гайка

Заводской номер: 01582-01008 Количество на модель: 2
01582-01008
2
8

Номер детали на чертеже:

8

cover

Заводской номер: 195-49-13740 Количество на модель: 2
195-49-13740
2
9

Номер детали на чертеже:

9

Кольцо

Заводской номер: 07000-12115 Количество на модель: 2
07000-12115
2
10

Номер детали на чертеже:

10

O-ring

Заводской номер: 07000-12110 Количество на модель: 2
07000-12110
2
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-51440 Количество на модель: 8
01010-51440
8
12

Номер детали на чертеже:

12

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 8
01643-31445
8
13

Номер детали на чертеже:

13

Bracket

Заводской номер: 171-74-02000 Количество на модель: 1
171-74-02000
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01010-51235 Количество на модель: 10
01010-51235
10
15

Номер детали на чертеже:

15

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 6
01602-21236
6
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
