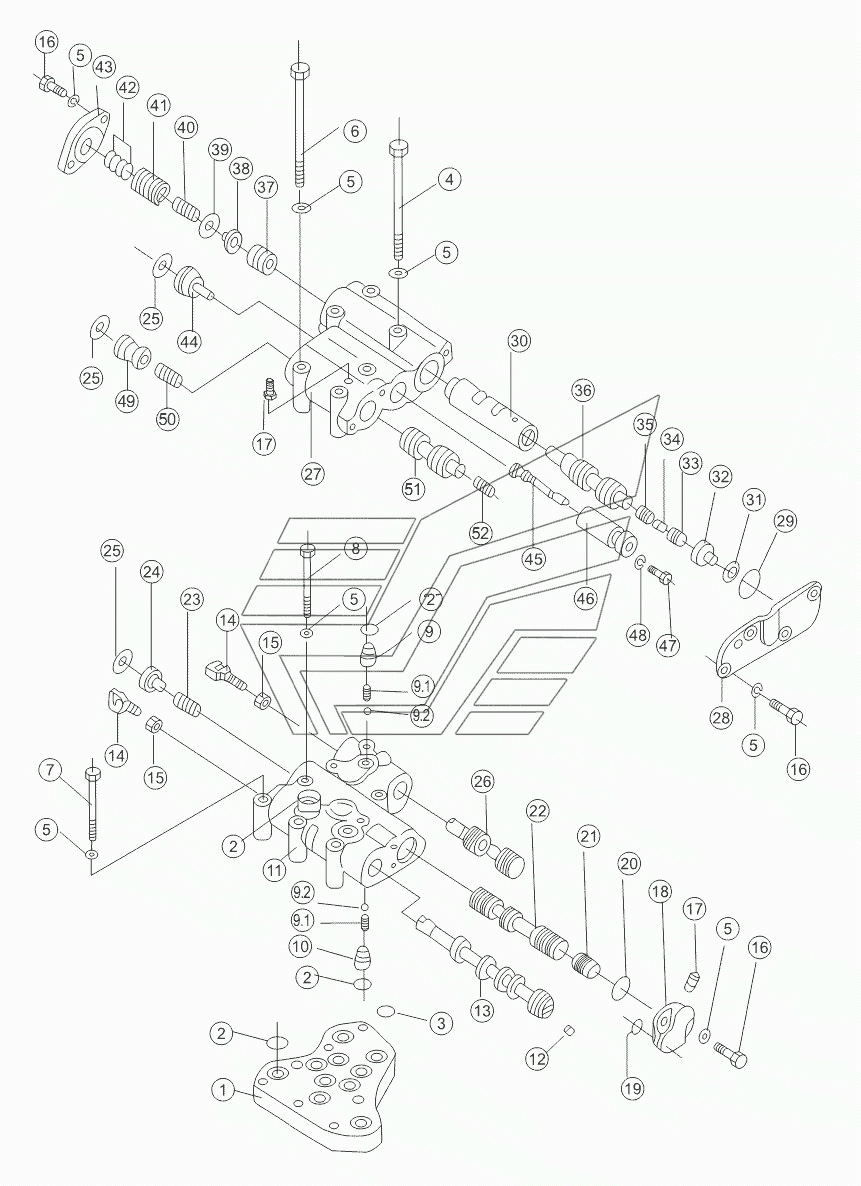

TRANSMISSION CONTROL VALVE SD32 (вариант). Каталог 2011г.

TRANSMISSION CASE SD32 (вариант) COVER AND VALVE CONTROL LEVER SD32 (вариант)

Вид отображения:

Детали справа

По ширине экрана

52

37

36

35

34

33

32

31

30

29

28

27

38

39

40

51

50

49

48

47

46

45

44

43

42

41

26

25

24

9.1

9

9.2

8

7

6

5

4

3

2

1

10

11

12

23

22

21

20

19

18

17

16

15

14

13

175-15-35002

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Плунжер

Заводской номер: 145-14-23720 Количество на модель: 1

145-14-23720

1

Номер детали на чертеже:

spring

Заводской номер: 154-15-33430 Количество на модель: 1

154-15-33430

1

Номер детали на чертеже:

Клапан

Заводской номер: 145-14-43331 Количество на модель: 1

145-14-43331

1

Номер детали на чертеже:

Клапан

Заводской номер: 175-15-15540 Количество на модель: 1

175-15-15540

1

Номер детали на чертеже:

Рессора

Заводской номер: 180-14-25560 Количество на модель: 1

180-14-25560

1

Номер детали на чертеже:

Клапан

Заводской номер: 175-15-15550 Количество на модель: 1

175-15-15550

1

Номер детали на чертеже:

Стопор

Заводской номер: 145-14-23180 Количество на модель: 1

145-14-23180

1

Номер детали на чертеже:

Открытое кольцо

Заводской номер: 130-09-15170 Количество на модель: 1

130-09-15170

1

Номер детали на чертеже:

Клапан

Заводской номер: 145-14-43381 Количество на модель: 1

145-14-43381

1

Номер детали на чертеже:

Кольцо

Заводской номер: 07000-63040 Количество на модель: 1

07000-63040

1

Номер детали на чертеже:

Крышка

Заводской номер: 155-15-15850 Количество на модель: 1

155-15-15850

1

Номер детали на чертеже:

Корпус клапана

Заводской номер: 155-15-15410 Количество на модель: 1

155-15-15410

1

Номер детали на чертеже:

Гнездо

Заводской номер: 145-14-43340 Количество на модель: 1

145-14-43340

1

Номер детали на чертеже:

Шайба

Заводской номер: 145-14-33450 Количество на модель: 1

145-14-33450

1

Номер детали на чертеже:

Spring

Заводской номер: 145-14-33420 Количество на модель: 1

145-14-33420

1

Номер детали на чертеже:

Шпулька

Заводской номер: 175-15-45380 Количество на модель: 1

175-15-45380

1

Номер детали на чертеже:

Рессора

Заводской номер: 234-15-15230 Количество на модель: 1

234-15-15230

1

Номер детали на чертеже:

Тормозное устройство

Заводской номер: 175-15-45390 Количество на модель: 1

175-15-45390

1

Номер детали на чертеже:

Рессорная шайба

Заводской номер: 01602-20619 Количество на модель: 1

01602-20619

1

Номер детали на чертеже:

Болт

Заводской номер: 155-15-15370 Количество на модель: 1

155-15-15370

1

Номер детали на чертеже:

Втулка

Заводской номер: 155-15-15351 Количество на модель: 1

155-15-15351

1

Номер детали на чертеже:

spool valve

Заводской номер: 154-15-15320 Количество на модель: 1

154-15-15320

1

Номер детали на чертеже:

Стопор

Заводской номер: 155-15-15360 Количество на модель: 1

155-15-15360

1

Номер детали на чертеже:

Крышка

Заводской номер: 144-15-25330 Количество на модель: 1

144-15-25330

1

Номер детали на чертеже:

Уплотнительная прокладка

Заводской номер: 145-14-43370 Количество на модель: 3

145-14-43370

3

Номер детали на чертеже:

Рессора

Заводской номер: 145-14-33351 Количество на модель: 1

145-14-33351

1

Номер детали на чертеже:

Шпулька

Заводской номер: 175-15-45220 Количество на модель: 1

175-15-45220

1

Номер детали на чертеже:

Упорное кольцо

Заводской номер: 04065-03515 Количество на модель: 3

04065-03515

3

Номер детали на чертеже:

Упорная пластина

Заводской номер: 175-15-45450 Количество на модель: 1

175-15-45450

1

Номер детали на чертеже:

spring

Заводской номер: 195-15-15680 Количество на модель: 2

195-15-15680

2

Номер детали на чертеже:

Стопор

Заводской номер: 195-15-15671 Количество на модель: 1

195-15-15671

1

Номер детали на чертеже:

Стальной шарик

Заводской номер: 04260-00952 Количество на модель: 2

04260-00952

2

Номер детали на чертеже:

Болт

Заводской номер: 01010-51075 Количество на модель: 1

01010-51075

1

Номер детали на чертеже:

Болт

Заводской номер: 175-15-45160 Количество на модель: 1

175-15-45160

1

Номер детали на чертеже:

Болт

Заводской номер: 175-15-45170 Количество на модель: 3

175-15-45170

3

Номер детали на чертеже:

Шайба

Заводской номер: 01602-21030 Количество на модель: 16

01602-21030

16

Номер детали на чертеже:

Болт

Заводской номер: 175-15-45180 Количество на модель: 3

175-15-45180

3

Номер детали на чертеже:

Кольцо

Заводской номер: 07000-63025 Количество на модель: 3

07000-63025

3

Номер детали на чертеже:

Кольцо

Заводской номер: 07000-63022 Количество на модель: 12

07000-63022

12

Номер детали на чертеже:

Гнездо клапана

Заводской номер: 175-15-45110 Количество на модель: 1

175-15-45110

1

Номер детали на чертеже:

Стопор

Заводской номер: 175-15-45260 Количество на модель: 1

175-15-45260

1

Номер детали на чертеже:

Корпус клапана

Заводской номер: 175-15-45212 Количество на модель: 1

175-15-45212

1

Номер детали на чертеже:

Заглушка

Заводской номер: 144-15-25210 Количество на модель: 1

144-15-25210

1

Номер детали на чертеже:

Рессора

Заводской номер: 195-15-15440 Количество на модель: 1

195-15-15440

1

Номер детали на чертеже:

Катушка

Заводской номер: 175-15-45420 Количество на модель: 1

175-15-45420

1

Номер детали на чертеже:

Поршень

Заводской номер: 175-15-35430 Количество на модель: 1

175-15-35430

1

Номер детали на чертеже:

Кольцо круглого сечения

Заводской номер: 07000-63032 Количество на модель: 1

07000-63032

1

Номер детали на чертеже:

O-ring

Заводской номер: 07000-62016 Количество на модель: 1

07000-62016

1

Номер детали на чертеже:

Крышка

Заводской номер: 175-15-45471 Количество на модель: 1

175-15-45471

1

Номер детали на чертеже:

Заглушка

Заводской номер: 07042-00108 Количество на модель: 2

07042-00108

2

Номер детали на чертеже:

Болт

Заводской номер: 01010-51025 Количество на модель: 8

01010-51025

8

Номер детали на чертеже:

Гайка

Заводской номер: 01580-11008 Количество на модель: 2

01580-11008

2

Номер детали на чертеже:

Скоба

Заводской номер: 09363-01053 Количество на модель: 2

09363-01053

2

Номер детали на чертеже:

Шпулька

Заводской номер: 175-15-45231 Количество на модель: 1

175-15-45231

1

Номер детали на чертеже:

Transmission control valve assy

Заводской номер: 175-15-35002 Количество на модель: 1

175-15-35002

1
