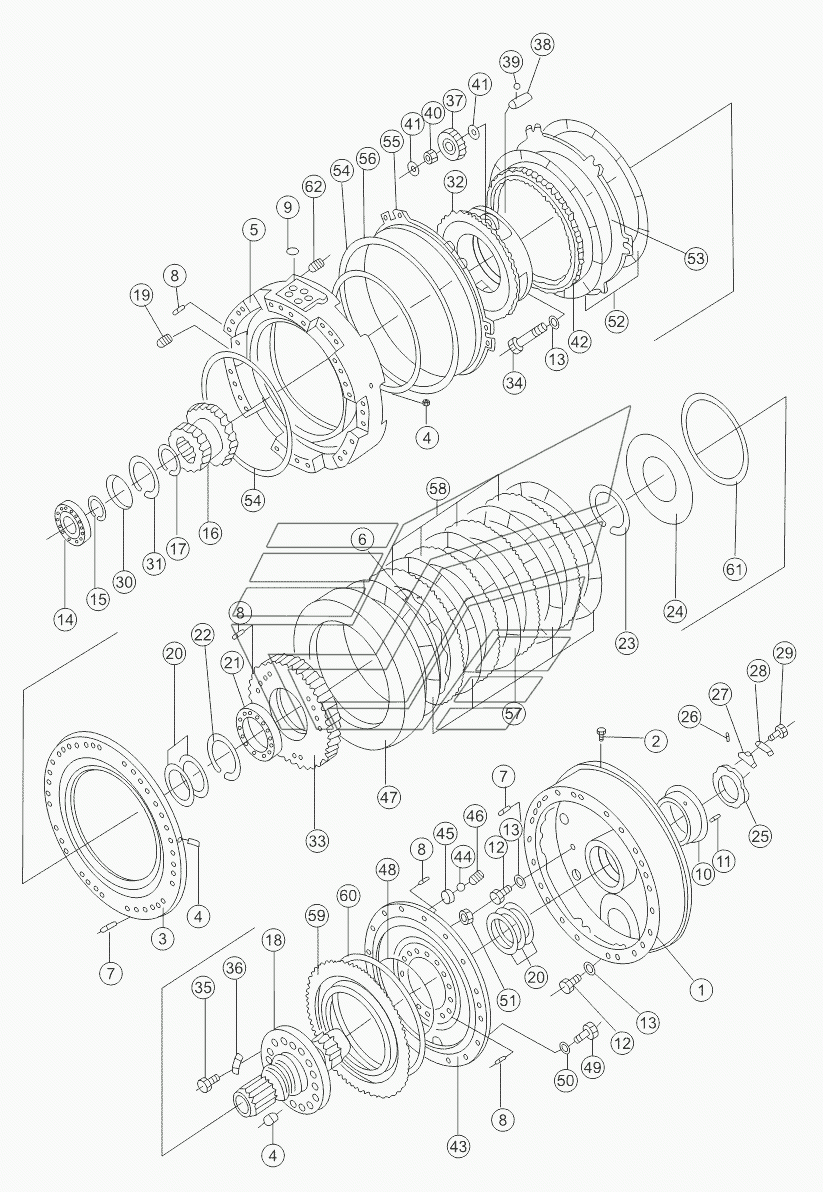

TRANSMISSION GEAR AND SHAFT (2/2) SD32 (вариант). Каталог 2011г.

TRANSMISSION GEAR AND SHAFT (1/2) SD32 (вариант) TRANSMISSION CASE SD32 (вариант)

Вид отображения:

Детали справа

По ширине экрана

175-15-00226

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Transmission assy

Заводской номер: 175-15-00226 Количество на модель: 1

175-15-00226

1

1

Номер детали на чертеже:

1

housing

Заводской номер: 178-15-11130 Количество на модель: 1

178-15-11130

1

2

Номер детали на чертеже:

2

Винт

Заводской номер: 234-15-12780 Количество на модель: 3

234-15-12780

3

3

Номер детали на чертеже:

3

plate

Заводской номер: 175-15-41140 Количество на модель: 1

175-15-41140

1

4

Номер детали на чертеже:

4

Заглушка

Заводской номер: 145-14-11320 Количество на модель: 12

145-14-11320

12

5

Номер детали на чертеже:

5

Piston cabin

Заводской номер: 175-15-41150 Количество на модель: 1

175-15-41150

1

6

Номер детали на чертеже:

6

Волнистая пружина

Заводской номер: 175-15-42890 Количество на модель: 5

175-15-42890

5

7

Номер детали на чертеже:

7

Фиксирующий штифт

Заводской номер: 175-15-31210 Количество на модель: 4

175-15-31210

4

8

Номер детали на чертеже:

8

Фиксирующий штифт

Заводской номер: 04020-01228 Количество на модель: 12

04020-01228

12

9

Номер детали на чертеже:

9

Кольцо круглого сечения

Заводской номер: 07000-73022 Количество на модель: 5

07000-73022

5

10

Номер детали на чертеже:

10

Втулка

Заводской номер: 175-15-41310 Количество на модель: 1

175-15-41310

1

11

Номер детали на чертеже:

11

Фиксирующий штифт

Заводской номер: 04020-00616 Количество на модель: 1

04020-00616

1

12

Номер детали на чертеже:

12

Болт

Заводской номер: 01010-51435 Количество на модель: 2

01010-51435

2

13

Номер детали на чертеже:

13

Рессорная шайба

Заводской номер: 01602-01442 Количество на модель: 8

01602-01442

8

14

Номер детали на чертеже:

14

Cylindrical roller bearing

Заводской номер: GB283-NU212C4 Количество на модель: 1

GB283-NU212C4

1

15

Номер детали на чертеже:

15

Открытое кольцо

Заводской номер: 04064-06020 Количество на модель: 1

04064-06020

1

16

Номер детали на чертеже:

16

gear

Заводской номер: 175-15-42131 Количество на модель: 1

175-15-42131

1

17

Номер детали на чертеже:

17

Открытое кольцо

Заводской номер: 04064-08530 Количество на модель: 1

04064-08530

1

18

Номер детали на чертеже:

18

shaft

Заводской номер: 175-15-42213 Количество на модель: 1

175-15-42213

1

19

Номер детали на чертеже:

19

spring

Заводской номер: 145-14-12790 Количество на модель: 24

145-14-12790

24

20

Номер детали на чертеже:

20

Герметичное кольцо

Заводской номер: 175-15-42850 Количество на модель: 5

175-15-42850

5

21

Номер детали на чертеже:

21

Bear

Заводской номер: GB276-61924 Количество на модель: 1

GB276-61924

1

22

Номер детали на чертеже:

22

Стопорное кольцо

Заводской номер: 130-09-16780 Количество на модель: 2

130-09-16780

2

23

Номер детали на чертеже:

23

Открытое кольцо

Заводской номер: 04070-00130 Количество на модель: 1

04070-00130

1

24

Номер детали на чертеже:

24

Рессора

Заводской номер: 175-15-42180 Количество на модель: 1

175-15-42180

1

25

Номер детали на чертеже:

25

Nut

Заводской номер: 234-21-12180 Количество на модель: 1

234-21-12180

1

26

Номер детали на чертеже:

26

Штифт

Заводской номер: 175-15-42220 Количество на модель: 1

175-15-42220

1

27

Номер детали на чертеже:

27

Прокладочная пластина

Заводской номер: 234-21-12190 Количество на модель: 1

234-21-12190

1

28

Номер детали на чертеже:

28

Замковая пластина

Заводской номер: 234-21-12210 Количество на модель: 1

234-21-12210

1

29

Номер детали на чертеже:

29

Болт

Заводской номер: 01010-50816 Количество на модель: 2

01010-50816

2

30

Номер детали на чертеже:

30

Маслоотбойный щиток

Заводской номер: 175-15-42340 Количество на модель: 1

175-15-42340

1

31

Номер детали на чертеже:

31

Стопорное кольцо

Заводской номер: 130-09-15740 Количество на модель: 1

130-09-15740

1

32

Номер детали на чертеже:

32

carrier, planetary

Заводской номер: 175-15-42364 Количество на модель: 1

175-15-42364

1

33

Номер детали на чертеже:

33

gear, drum

Заводской номер: 175-15-42571 Количество на модель: 1

175-15-42571

1

34

Номер детали на чертеже:

34

Болт М14х50

Заводской номер: 01010-51490 Количество на модель: 6

01010-51490

6

35

Номер детали на чертеже:

35

Болт

Заводской номер: 175-15-42230 Количество на модель: 16

175-15-42230

16

36

Номер детали на чертеже:

36

Замковая пластина

Заводской номер: 175-15-42240 Количество на модель: 8

175-15-42240

8

37

Номер детали на чертеже:

37

gear

Заводской номер: 175-15-42491 Количество на модель: 3

175-15-42491

3

38

Номер детали на чертеже:

38

shaft

Заводской номер: 175-15-42552 Количество на модель: 3

175-15-42552

3

39

Номер детали на чертеже:

39

Стальной шарик

Заводской номер: 04260-00635 Количество на модель: 3

04260-00635

3

40

Номер детали на чертеже:

40

bearing

Заводской номер: 09232-03838 Количество на модель: 3

09232-03838

3

41

Номер детали на чертеже:

41

Стопорная шайба

Заводской номер: 09233-03820 Количество на модель: 6

09233-03820

6

42

Номер детали на чертеже:

42

gear, ring

Заводской номер: 175-15-42650 Количество на модель: 1

175-15-42650

1

43

Номер детали на чертеже:

43

Гидроцилиндр

Заводской номер: 175-15-42412 Количество на модель: 1

175-15-42412

1

44

Номер детали на чертеже:

44

Стальной шарик

Заводской номер: 04260-00952 Количество на модель: 2

04260-00952

2

45

Номер детали на чертеже:

45

Чехол клапана

Заводской номер: 175-15-42971 Количество на модель: 2

175-15-42971

2

46

Номер детали на чертеже:

46

Заглушка

Заводской номер: 234-15-12790 Количество на модель: 2

234-15-12790

2

47

Номер детали на чертеже:

47

drum

Заводской номер: 175-15-42421 Количество на модель: 1

175-15-42421

1

48

Номер детали на чертеже:

48

Кольцо

Заводской номер: 175-15-42430 Количество на модель: 1

175-15-42430

1

49

Номер детали на чертеже:

49

Болт

Заводской номер: 01010-51230 Количество на модель: 12

01010-51230

12

50

Номер детали на чертеже:

50

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 12

01602-21236

12

51

Номер детали на чертеже:

51

Гайка

Заводской номер: 01582-01210 Количество на модель: 16

01582-01210

16

52

Номер детали на чертеже:

52

disk, clutch

Заводской номер: 175-15-12715 Количество на модель: 13

175-15-12715

13

53

Номер детали на чертеже:

53

Прокладочная пластина

Заводской номер: 175-15-42721 Количество на модель: 1

175-15-42721

1

54

Номер детали на чертеже:

54

ring, seal

Заводской номер: 175-15-12750 Количество на модель: 2

175-15-12750

2

55

Номер детали на чертеже:

55

piston

Заводской номер: 175-15-42870 Количество на модель: 1

175-15-42870

1

56

Номер детали на чертеже:

56

ring, seal

Заводской номер: 195-15-12740 Количество на модель: 1

195-15-12740

1

57

Номер детали на чертеже:

57

Фрикционный диск

Заводской номер: 154-15-12715 Количество на модель: 5

154-15-12715

5

58

Номер детали на чертеже:

58

Зубчатая пластина

Заводской номер: 281-15-12720 Количество на модель: 4

281-15-12720

4

59

Номер детали на чертеже:

59

piston

Заводской номер: 175-15-42740 Количество на модель: 1

175-15-42740

1

60

Номер детали на чертеже:

60

ring, seal

Заводской номер: 175-15-42750 Количество на модель: 1

175-15-42750

1

61

Номер детали на чертеже:

61

ring, seal

Заводской номер: 234-15-11220 Количество на модель: 1

234-15-11220

1
