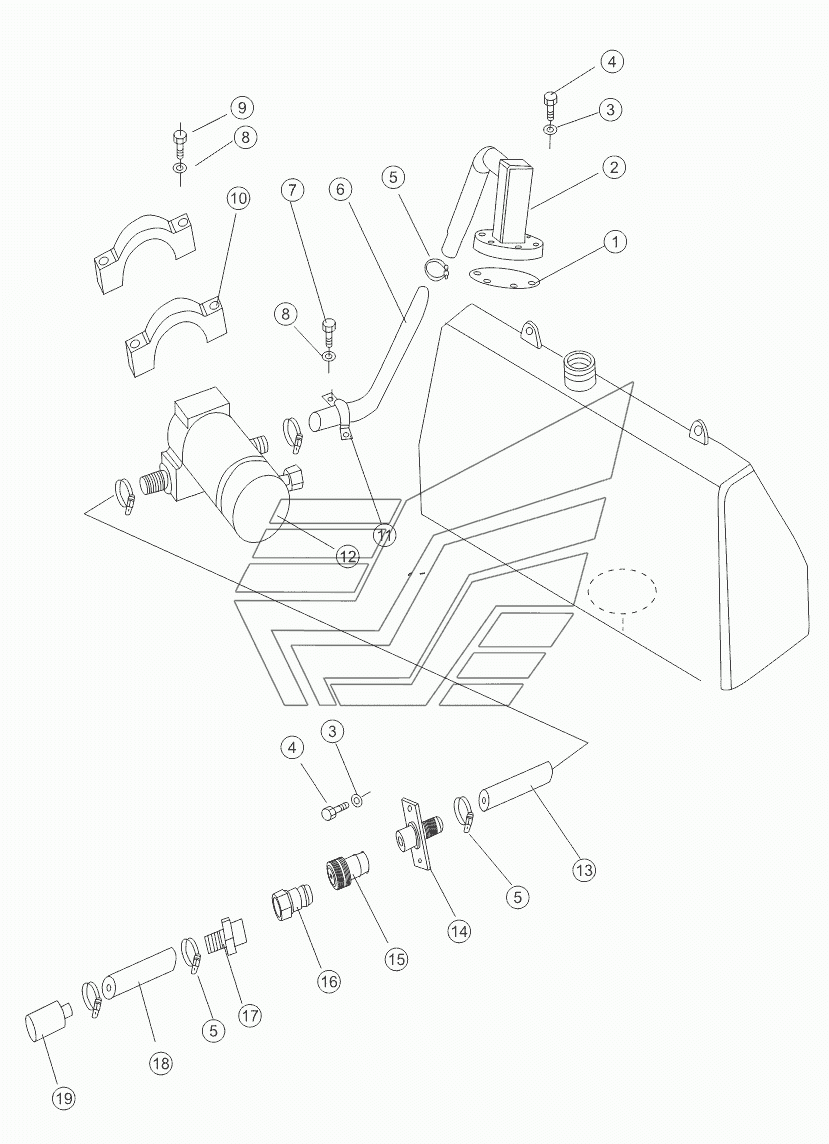

FILLING PUMP ASSY SD32 (вариант). Каталог 2011г.

FUEL PIPING SD32 (вариант) UNIVERSAL JOINT SD32 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Filling pump assy

Заводской номер: 171-04-10000 Количество на модель: 1
171-04-10000
1
1

Номер детали на чертеже:

1

Gasket

Заводской номер: 171-04-00002 Количество на модель: 1
171-04-00002
1
2

Номер детали на чертеже:

2

Oil tube

Заводской номер: 171-04-10100 Количество на модель: 1
171-04-10100
1
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 01010-50625 Количество на модель: 8
01010-50625
8
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: 01643-30623 Количество на модель: 8
01643-30623
8
5

Номер детали на чертеже:

5

Зажим

Заводской номер: 07281-00259 Количество на модель: 6
07281-00259
6
6

Номер детали на чертеже:

6

Hose

Заводской номер: 09483-10524 Количество на модель: 1
09483-10524
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-51025 Количество на модель: 2
01010-51025
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 01643-31032 Количество на модель: 6
01643-31032
6
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01010-51065 Количество на модель: 4
01010-51065
4
10

Номер детали на чертеже:

10

Cover

Заводской номер: 171-04-10300 Количество на модель: 1
171-04-10300
1
11

Номер детали на чертеже:

11

clamp

Заводской номер: 07282-12288 Количество на модель: 1
07282-12288
1
12

Номер детали на чертеже:

12

Petrol pump

Заводской номер: 31Y-04-06000 Количество на модель: 1
31Y-04-06000
1
13

Номер детали на чертеже:

13

Hose

Заводской номер: 09483-10506 Количество на модель: 1
09483-10506
1
14

Номер детали на чертеже:

14

Nipple

Заводской номер: 171-04-10200 Количество на модель: 1
171-04-10200
1
15

Номер детали на чертеже:

15

Expedite socket

Заводской номер: 31Y-04-04000 Количество на модель: 1
31Y-04-04000
1
16

Номер детали на чертеже:

16

Expedite pin

Заводской номер: 31Y-04-05000 Количество на модель: 1
31Y-04-05000
1
17

Номер детали на чертеже:

17

Nipple

Заводской номер: 171-04-10001 Количество на модель: 1
171-04-10001
1
18

Номер детали на чертеже:

18

Hose

Заводской номер: 09483-10520 Количество на модель: 1
09483-10520
1
19

Номер детали на чертеже:

19

Strainer

Заводской номер: 171-04-10400 Количество на модель: 1
171-04-10400
1
