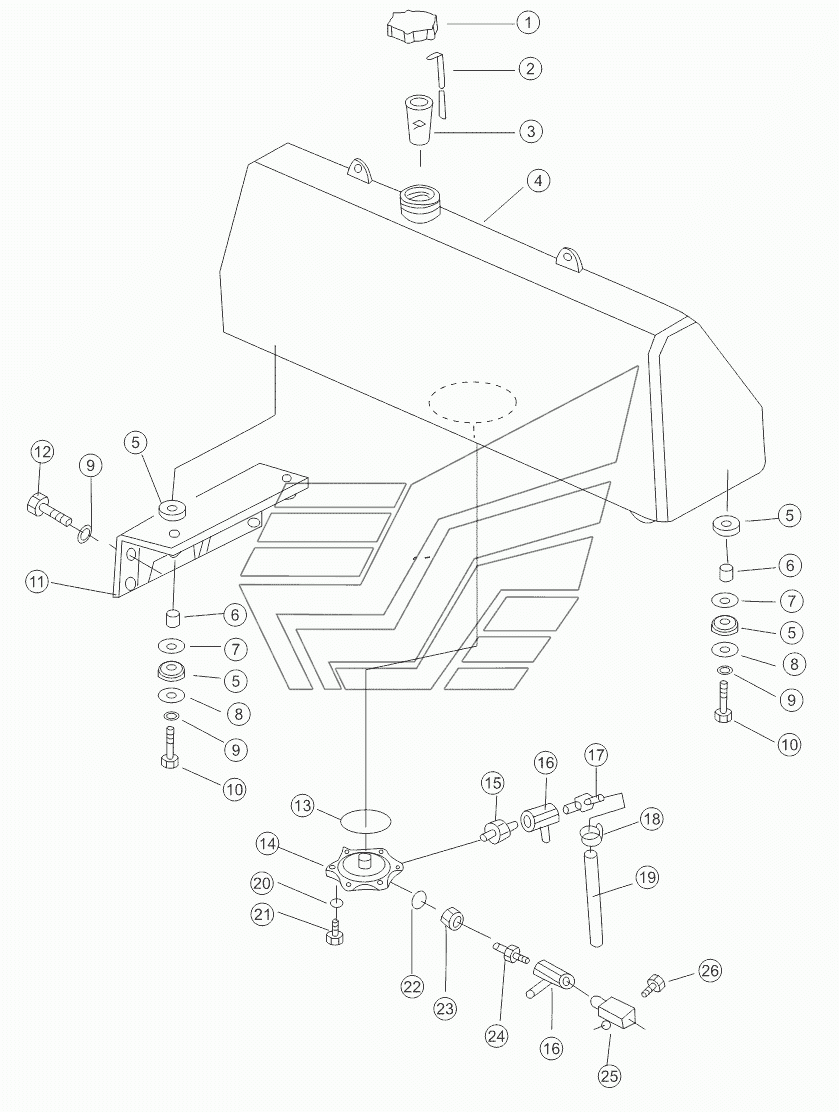

FUEL TANK SD32 (вариант). Каталог 2011г.

OIL COOLER ASSY SD32 (вариант) FUEL PIPING SD32 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cap fuel tank

Заводской номер: 16Y-04C-02000 Количество на модель: 1
16Y-04C-02000
1
2

Номер детали на чертеже:

2

gauge

Заводской номер: 171-04-00001 Количество на модель: 1
171-04-00001
1
3

Номер детали на чертеже:

3

Фильтровальная сетка

Заводской номер: 07056-18416 Количество на модель: 1
07056-18416
1
4

Номер детали на чертеже:

4

tank fuel

Заводской номер: 171-04-01000 Количество на модель: 1
171-04-01000
1
5

Номер детали на чертеже:

5

Shim

Заводской номер: 14Y-04-00001 Количество на модель: 12
14Y-04-00001
12
6

Номер детали на чертеже:

6

Collar

Заводской номер: 14Y-04-00002 Количество на модель: 6
14Y-04-00002
6
7

Номер детали на чертеже:

7

Shim

Заводской номер: 14Y-04-00003 Количество на модель: 6
14Y-04-00003
6
8

Номер детали на чертеже:

8

Shim

Заводской номер: 14Y-04-00004 Количество на модель: 6
14Y-04-00004
6
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01643-32060 Количество на модель: 12
01643-32060
12
10

Номер детали на чертеже:

10

bolt

Заводской номер: 01010-52075 Количество на модель: 6
01010-52075
6
11

Номер детали на чертеже:

11

bracket

Заводской номер: 24Y-04-20000 Количество на модель: 1
24Y-04-20000
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: 01010-52065 Количество на модель: 6
01010-52065
6
13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 07000-05290 Количество на модель: 1
07000-05290
1
14

Номер детали на чертеже:

14

Flange

Заводской номер: 171-04-02000 Количество на модель: 1
171-04-02000
1
15

Номер детали на чертеже:

15

nipple

Заводской номер: 24Y-04-00005 Количество на модель: 1
24Y-04-00005
1
16

Номер детали на чертеже:

16

Клапан

Заводской номер: 07700-40460 Количество на модель: 2
07700-40460
2
17

Номер детали на чертеже:

17

nipple

Заводской номер: 24Y-04-00004 Количество на модель: 1
24Y-04-00004
1
18

Номер детали на чертеже:

18

Зажим рукава

Заводской номер: 07280-01210 Количество на модель: 1
07280-01210
1
19

Номер детали на чертеже:

19

Рукав

Заводской номер: 07270-01265 Количество на модель: 1
07270-01265
1
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 01643-31032 Количество на модель: 10
01643-31032
10
21

Номер детали на чертеже:

21

Болт

Заводской номер: 01010-51025 Количество на модель: 10
01010-51025
10
22

Номер детали на чертеже:

22

Кольцо

Заводской номер: 07002-02434 Количество на модель: 1
07002-02434
1
23

Номер детали на чертеже:

23

nut

Заводской номер: 07239-12410 Количество на модель: 3
07239-12410
3
24

Номер детали на чертеже:

24

nipple

Заводской номер: 24Y-04-00008 Количество на модель: 1
24Y-04-00008
1
25

Номер детали на чертеже:

25

elbow

Заводской номер: 24Y-04-00009 Количество на модель: 1
24Y-04-00009
1
26

Номер детали на чертеже:

26

Заглушка

Заводской номер: 07042-20108 Количество на модель: 1
07042-20108
1
