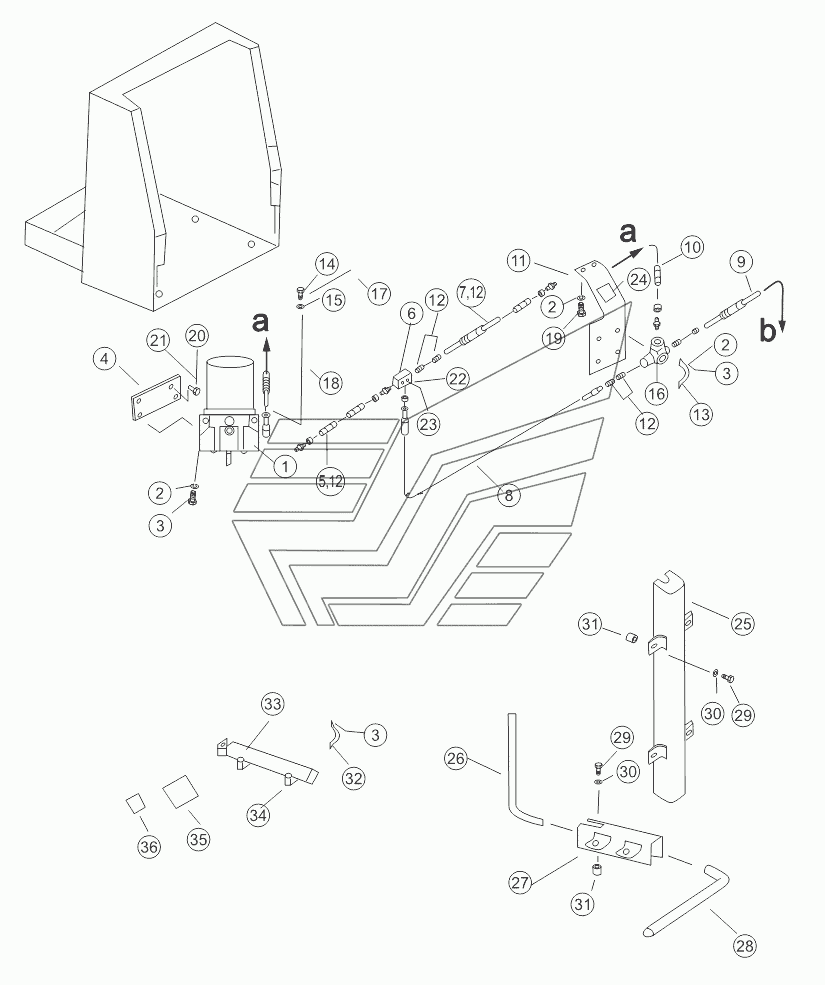

LUBRICATING AND TRACK RECOIL SYSTEM SD32 (вариант). Каталог 2011г.

MARKS AND PLATES SD32 (вариант) LUBRICATING AND TRACK RECOIL SYSTEM SD32 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pump

Заводской номер: 17S-79H-08000 Количество на модель: 1
17S-79H-08000
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 01643-30823 Количество на модель: 8
01643-30823
8
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01010-50825 Количество на модель: 7
01010-50825
7
4

Номер детали на чертеже:

4

Plate

Заводской номер: 24Y-79-13000 Количество на модель: 1
24Y-79-13000
1
5

Номер детали на чертеже:

5

Hose assy

Заводской номер: 24Y-79-07000 Количество на модель: 1
24Y-79-07000
1
6

Номер детали на чертеже:

6

Tee

Заводской номер: 17S-79H-15001 Количество на модель: 1
17S-79H-15001
1
7

Номер детали на чертеже:

7

Hose assy

Заводской номер: 24Y-79-06000 Количество на модель: 1
24Y-79-06000
1
8

Номер детали на чертеже:

8

Hose assy

Заводской номер: 17S-79H-06000 Количество на модель: 1
17S-79H-06000
1
9

Номер детали на чертеже:

9

Hose assy

Заводской номер: 24Y-79-04000 Количество на модель: 1
24Y-79-04000
1
10

Номер детали на чертеже:

10

Hose assy

Заводской номер: 17S-79H-07000 Количество на модель: 1
17S-79H-07000
1
11

Номер детали на чертеже:

11

Plate

Заводской номер: 17S-79H-00004 Количество на модель: 1
17S-79H-00004
1
12

Номер детали на чертеже:

12

Joint

Заводской номер: 17S-79H-02000 Количество на модель: 9
17S-79H-02000
9
13

Номер детали на чертеже:

13

Clip

Заводской номер: 17S-79H-00003 Количество на модель: 2
17S-79H-00003
2
14

Номер детали на чертеже:

14

Switch

Заводской номер: 08061-50010 Количество на модель: 1
08061-50010
1
15

Номер детали на чертеже:

15

Fuse

Заводской номер: 08040-00800 Количество на модель: 1
08040-00800
1
16

Номер детали на чертеже:

16

Valve

Заводской номер: 17S-79H-03000 Количество на модель: 1
17S-79H-03000
1
17

Номер детали на чертеже:

17

Wiring harness

Заводской номер: 17S-79H-04000 Количество на модель: 1
17S-79H-04000
1
18

Номер детали на чертеже:

18

Wiring harness

Заводской номер: 17S-79H-05000 Количество на модель: 1
17S-79H-05000
1
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01010-50816 Количество на модель: 2
01010-50816
2
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
21

Номер детали на чертеже:

21

Болт

Заводской номер: 01010-51025 Количество на модель: 2
01010-51025
2
22

Номер детали на чертеже:

22

Bolt

Заводской номер: 01010-50630 Количество на модель: 2
01010-50630
2
23

Номер детали на чертеже:

23

Прокладка

Заводской номер: 01643-30623 Количество на модель: 2
01643-30623
2
24

Номер детали на чертеже:

24

Label plate

Заводской номер: 17S-79H-00005 Количество на модель: 1
17S-79H-00005
1
25

Номер детали на чертеже:

25

Guard

Заводской номер: 17S-79H-16300 Количество на модель: 1
17S-79H-16300
1
26

Номер детали на чертеже:

26

Steel tube

Заводской номер: 17S-79H-16002 Количество на модель: 1
17S-79H-16002
1
27

Номер детали на чертеже:

27

Guard

Заводской номер: 23Y-79B-02100 Количество на модель: 1
23Y-79B-02100
1
28

Номер детали на чертеже:

28

Tube

Заводской номер: 24Y-79-00003 Количество на модель: 2
24Y-79-00003
2
29

Номер детали на чертеже:

29

Болт

Заводской номер: 01010-51235 Количество на модель: 4
01010-51235
4
30

Номер детали на чертеже:

30

Шайба

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
31

Номер детали на чертеже:

31

Seat

Заводской номер: 01571-01218 Количество на модель: 4
01571-01218
4
32

Номер детали на чертеже:

32

Clip

Заводской номер: 17S-79H-00009 Количество на модель: 2
17S-79H-00009
2
33

Номер детали на чертеже:

33

Grease fitting

Заводской номер: 17S-79H-44000 Количество на модель: 1
17S-79H-44000
1
34

Номер детали на чертеже:

34

Seat

Заводской номер: 17S-79H-45000 Количество на модель: 2
17S-79H-45000
2
35

Номер детали на чертеже:

35

Warning plate

Заводской номер: 17S-79H-00010 Количество на модель: 1
17S-79H-00010
1
36

Номер детали на чертеже:

36

Label plate

Заводской номер: 17S-79H-00011 Количество на модель: 1
17S-79H-00011
1
