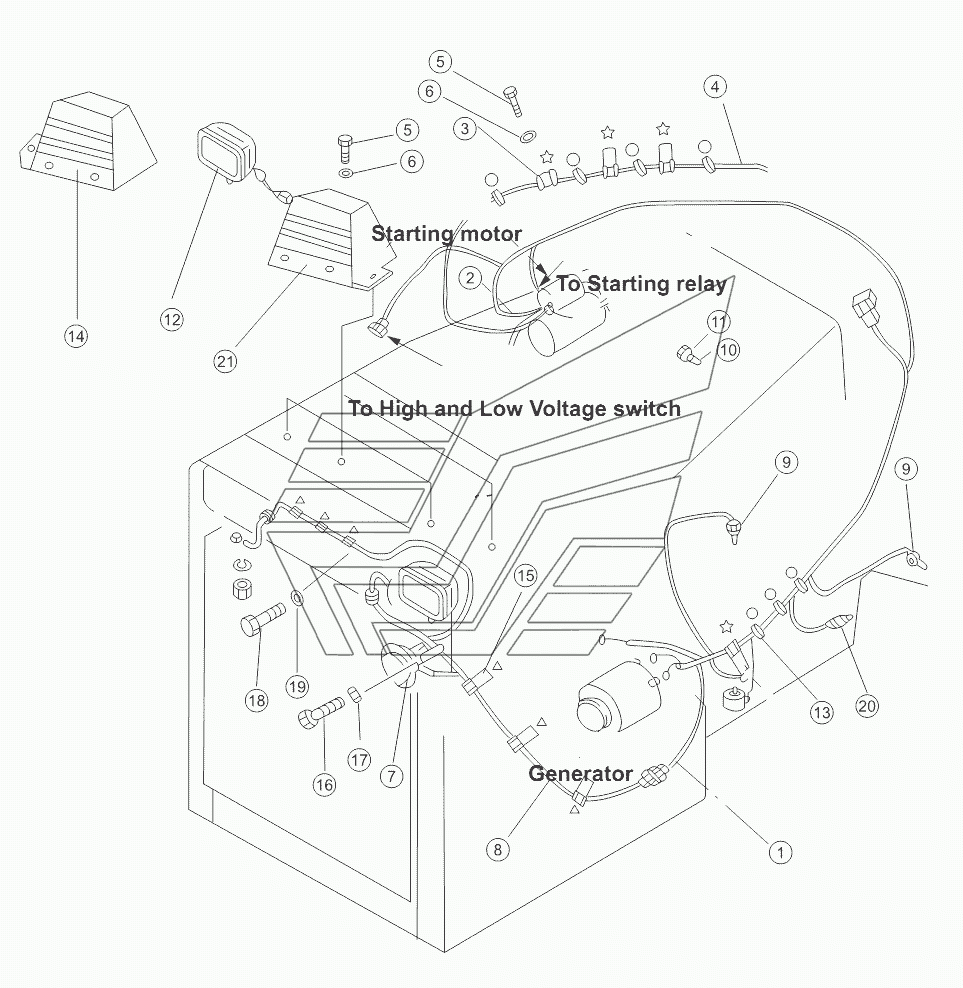

ELECTRICAL SYSTEM (1/2) SD32 (вариант). Каталог 2011г.

SINGLE-SHANK RIPPER ASSY SD32 (вариант) ELECTRICAL SYSTEM (2/2) SD32 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

wiring harness

Заводской номер: 171-07-03000 Количество на модель: 1
171-07-03000
1
2

Номер детали на чертеже:

2

Wire, earth

Заводской номер: 23Y-07B-08000 Количество на модель: 1
23Y-07B-08000
1
3

Номер детали на чертеже:

3

Clip

Заводской номер: 08035-12510 Количество на модель: 4
08035-12510
4
4

Номер детали на чертеже:

4

cable

Заводской номер: 171-07-01000 Количество на модель: 1
171-07-01000
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-51016 Количество на модель: 6
01010-51016
6
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 01643-31032 Количество на модель: 6
01643-31032
6
7

Номер детали на чертеже:

7

Клаксон

Заводской номер: D2711-10500 Количество на модель: 1
D2711-10500
1
8

Номер детали на чертеже:

8

wiring harness

Заводской номер: 171-07-04000 Количество на модель: 1
171-07-04000
1
9

Номер детали на чертеже:

9

Oil temperature sensor

Заводской номер: D2320-15000 Количество на модель: 2
D2320-15000
2
10

Номер детали на чертеже:

10

Joint

Заводской номер: 23Y-07E-00003 Количество на модель: 1
23Y-07E-00003
1
11

Номер детали на чертеже:

11

Индикатор воздушного фильтра

Заводской номер: D2160-00800 Количество на модель: 1
D2160-00800
1
12

Номер детали на чертеже:

12

Большая лампа

Заводской номер: D2401-07000 Количество на модель: 2
D2401-07000
2
13

Номер детали на чертеже:

13

Hoop

Заводской номер: 08034-20519 Количество на модель: 7
08034-20519
7
14

Номер детали на чертеже:

14

Cover

Заводской номер: 23Y-07B-13000 Количество на модель: 1
23Y-07B-13000
1
15

Номер детали на чертеже:

15

Clip

Заводской номер: 08035-11014 Количество на модель: 6
08035-11014
6
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-50816 Количество на модель: 1
01010-50816
1
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 01643-30823 Количество на модель: 1
01643-30823
1
18

Номер детали на чертеже:

18

Bolt

Заводской номер: 01010-51216 Количество на модель: 6
01010-51216
6
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 01643-31232 Количество на модель: 6
01643-31232
6
20

Номер детали на чертеже:

20

Pressure sensor

Заводской номер: D2300-00700 Количество на модель: 1
D2300-00700
1
21

Номер детали на чертеже:

21

Cover

Заводской номер: 23Y-07B-12000 Количество на модель: 1
23Y-07B-12000
1
