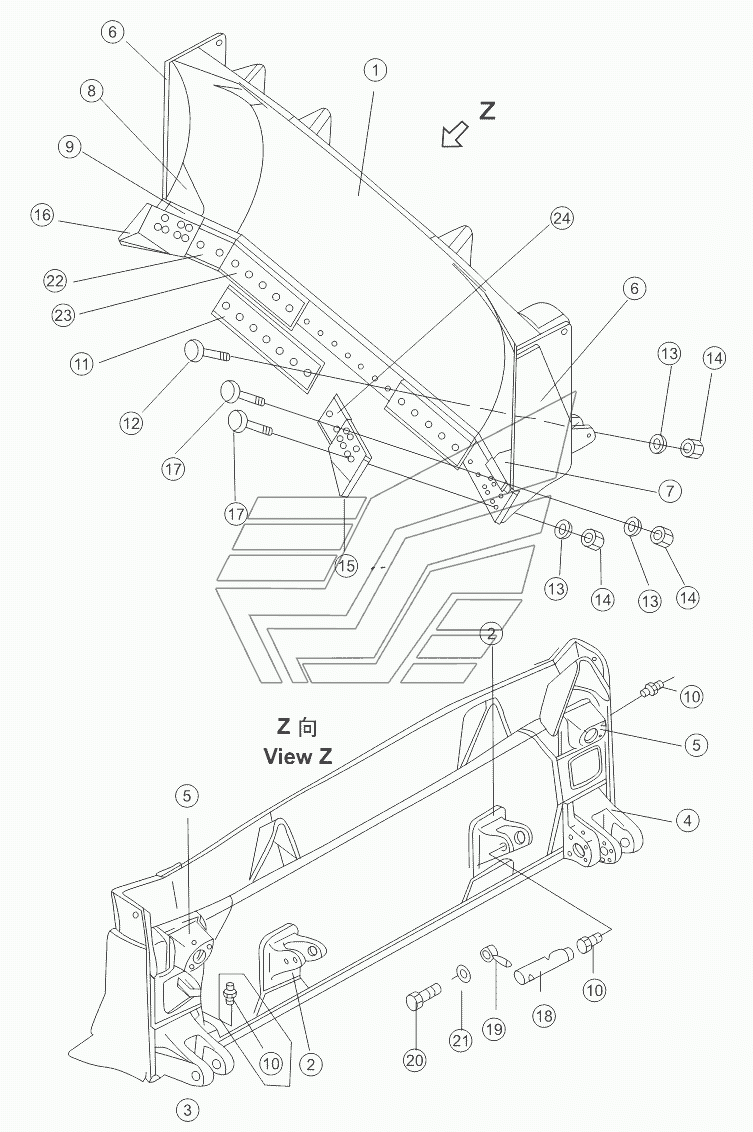

SEMI-U BLADE SD32 (вариант). Каталог 2011г.

C-FRAME SD32 (вариант) SEMI-U BLADE FRAME SD32 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Semi-U blade

Заводской номер: 171-82-01000 Количество на модель: 1
171-82-01000
1
2

Номер детали на чертеже:

2

Bracket

Заводской номер: 175-71-27842A Количество на модель: 2
175-71-27842A
2
3

Номер детали на чертеже:

3

bracket, L.H.

Заводской номер: 175-71-31121 Количество на модель: 1
175-71-31121
1
4

Номер детали на чертеже:

4

bracket, R.H.

Заводской номер: 175-71-31131 Количество на модель: 1
175-71-31131
1
5

Номер детали на чертеже:

5

pivot

Заводской номер: 175-71-31141 Количество на модель: 2
175-71-31141
2
6

Номер детали на чертеже:

6

Plate

Заводской номер: 171-82-01122 Количество на модель: 2
171-82-01122
2
7

Номер детали на чертеже:

7

plate, L.H.

Заводской номер: 175-71-22350 Количество на модель: 1
175-71-22350
1
8

Номер детали на чертеже:

8

plate, R.H.

Заводской номер: 175-71-22360 Количество на модель: 1
175-71-22360
1
9

Номер детали на чертеже:

9

plate, stopper, L.H.

Заводской номер: 175-71-22340 Количество на модель: 2
175-71-22340
2
10

Номер детали на чертеже:

10

Масленка

Заводской номер: 07020-01021 Количество на модель: 6
07020-01021
6
11

Номер детали на чертеже:

11

Edge, Cutting

Заводской номер: 175-71-26310 Количество на модель: 1
175-71-26310
1
12

Номер детали на чертеже:

12

bolt

Заводской номер: 175-71-11454 Количество на модель: 17
175-71-11454
17
13

Номер детали на чертеже:

13

Washer

Заводской номер: 01643-52245 Количество на модель: 35
01643-52245
35
14

Номер детали на чертеже:

14

nut

Заводской номер: 175-71-11530 Количество на модель: 35
175-71-11530
35
15

Номер детали на чертеже:

15

Левый резец

Заводской номер: 175-71-22272 Количество на модель: 1
175-71-22272
1
16

Номер детали на чертеже:

16

Правый резец

Заводской номер: 175-71-22282 Количество на модель: 1
175-71-22282
1
17

Номер детали на чертеже:

17

bolt

Заводской номер: 175-71-11463 Количество на модель: 18
175-71-11463
18
18

Номер детали на чертеже:

18

shaft

Заводской номер: 175-71-11351 Количество на модель: 2
175-71-11351
2
19

Номер детали на чертеже:

19

Штифт

Заводской номер: 195-71-11520 Количество на модель: 2
195-71-11520
2
20

Номер детали на чертеже:

20

Болт

Заводской номер: 01010-51435 Количество на модель: 2
01010-51435
2
21

Номер детали на чертеже:

21

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 2
01643-31445
2
22

Номер детали на чертеже:

22

Edge, Cutting

Заводской номер: 171-82-00003 Количество на модель: 1
171-82-00003
1
23

Номер детали на чертеже:

23

Edge, Cutting

Заводской номер: 171-82-00002 Количество на модель: 2
171-82-00002
2
24

Номер детали на чертеже:

24

Edge, Cutting

Заводской номер: 171-82-00001 Количество на модель: 1
171-82-00001
1
