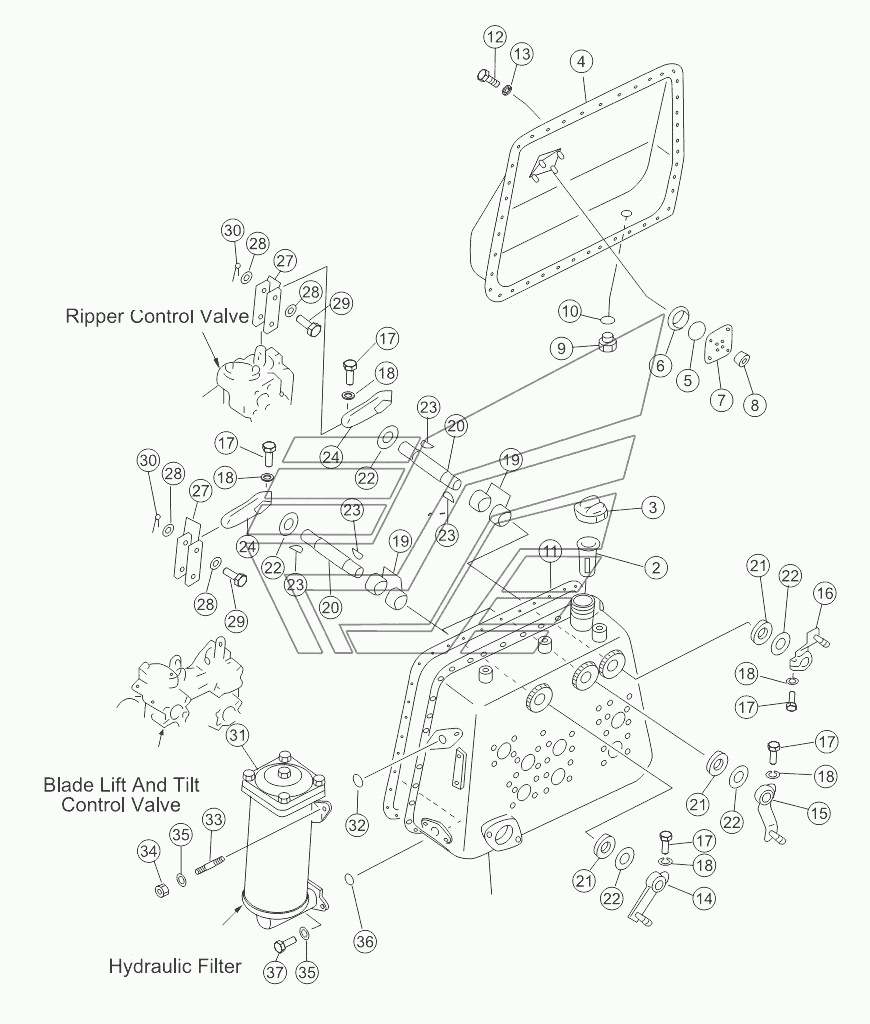

OIL TANK (1/2) SD22 (вариант). Каталог 2013г.

OIL CYLINDER BRACKET SD22 (вариант) OIL TANK (2/2) SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Oil tank valve ass'y

Заводской номер: 23Y-60B-00000 Количество на модель: 1
23Y-60B-00000
1
1

Номер детали на чертеже:

1

Fuel tank

Заводской номер: 23Y-60B-01000 Количество на модель: 1
23Y-60B-01000
1
2

Номер детали на чертеже:

2

Фильтр

Заводской номер: 141-60-33730 Количество на модель: 1
141-60-33730
1
3

Номер детали на чертеже:

3

Колпак

Заводской номер: 07051-00000 Количество на модель: 1
07051-00000
1
4

Номер детали на чертеже:

4

Plate

Заводской номер: 154-60-52112-01 Количество на модель: 1
154-60-52112-01
1
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 07715-11257 Количество на модель: 1
07715-11257
1
6

Номер детали на чертеже:

6

Крышка

Заводской номер: 07715-00651 Количество на модель: 1
07715-00651
1
7

Номер детали на чертеже:

7

Cover

Заводской номер: 07115-21074 Количество на модель: 1
07115-21074
1
8

Номер детали на чертеже:

8

Гайка

Заводской номер: 01598-11011 Количество на модель: 4
01598-11011
4
9

Номер детали на чертеже:

9

Заглушка

Заводской номер: 07044-12412 Количество на модель: 1
07044-12412
1
10

Номер детали на чертеже:

10

O-ring

Заводской номер: 07002-12434 Количество на модель: 1
07002-12434
1
11

Номер детали на чертеже:

11

Уплотнительная прокладка

Заводской номер: 141-60-33181 Количество на модель: 1
141-60-33181
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: 01010-51025 Количество на модель: 41
01010-51025
41
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 01602-21030 Количество на модель: 41
01602-21030
41
14

Номер детали на чертеже:

14

Rocker

Заводской номер: 23Y-60B-02000 Количество на модель: 1
23Y-60B-02000
1
15

Номер детали на чертеже:

15

Rocker

Заводской номер: 23Y-60B-03000 Количество на модель: 1
23Y-60B-03000
1
16

Номер детали на чертеже:

16

Rocker

Заводской номер: 23Y-60B-04000 Количество на модель: 1
23Y-60B-04000
1
17

Номер детали на чертеже:

17

Болт

Заводской номер: 01010-50830 Количество на модель: 6
01010-50830
6
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 01602-20825 Количество на модель: 6
01602-20825
6
19

Номер детали на чертеже:

19

Игольчатый подшипник

Заводской номер: 06120-02520 Количество на модель: 6
06120-02520
6
20

Номер детали на чертеже:

20

Вал

Заводской номер: 154-60-51450 Количество на модель: 3
154-60-51450
3
21

Номер детали на чертеже:

21

Сальник

Заводской номер: 154-60-12370 Количество на модель: 3
154-60-12370
3
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 01640-22440 Количество на модель: 6
01640-22440
6
23

Номер детали на чертеже:

23

Стопор

Заводской номер: 04010-00519 Количество на модель: 6
04010-00519
6
24

Номер детали на чертеже:

24

Рычаг

Заводской номер: 141-60-33270 Количество на модель: 3
141-60-33270
3
27

Номер детали на чертеже:

27

Скоба

Заводской номер: 141-60-32170 Количество на модель: 6
141-60-32170
6
28

Номер детали на чертеже:

28

Шайба

Заводской номер: 01640-21016 Количество на модель: 2
01640-21016
2
29

Номер детали на чертеже:

29

Палец

Заводской номер: 04205-01028 Количество на модель: 6
04205-01028
6
30

Номер детали на чертеже:

30

Разводной шплинт

Заводской номер: 04050-03015 Количество на модель: 6
04050-03015
6
31

Номер детали на чертеже:

31

Гидравлический фильтр

Заводской номер: 154-60-51401 Количество на модель: 1
154-60-51401
1
32

Номер детали на чертеже:

32

O-ring

Заводской номер: 07000-13050 Количество на модель: 1
07000-13050
1
33

Номер детали на чертеже:

33

Двойной болт

Заводской номер: 01140-51430 Количество на модель: 2
01140-51430
2
34

Номер детали на чертеже:

34

Гайка

Заводской номер: 01582-11411 Количество на модель: 2
01582-11411
2
35

Номер детали на чертеже:

35

Рессорная шайба

Заводской номер: 01602-21442 Количество на модель: 4
01602-21442
4
36

Номер детали на чертеже:

36

O-ring

Заводской номер: 07000-12065 Количество на модель: 1
07000-12065
1
37

Номер детали на чертеже:

37

Болт

Заводской номер: 01010-51430 Количество на модель: 2
01010-51430
2
