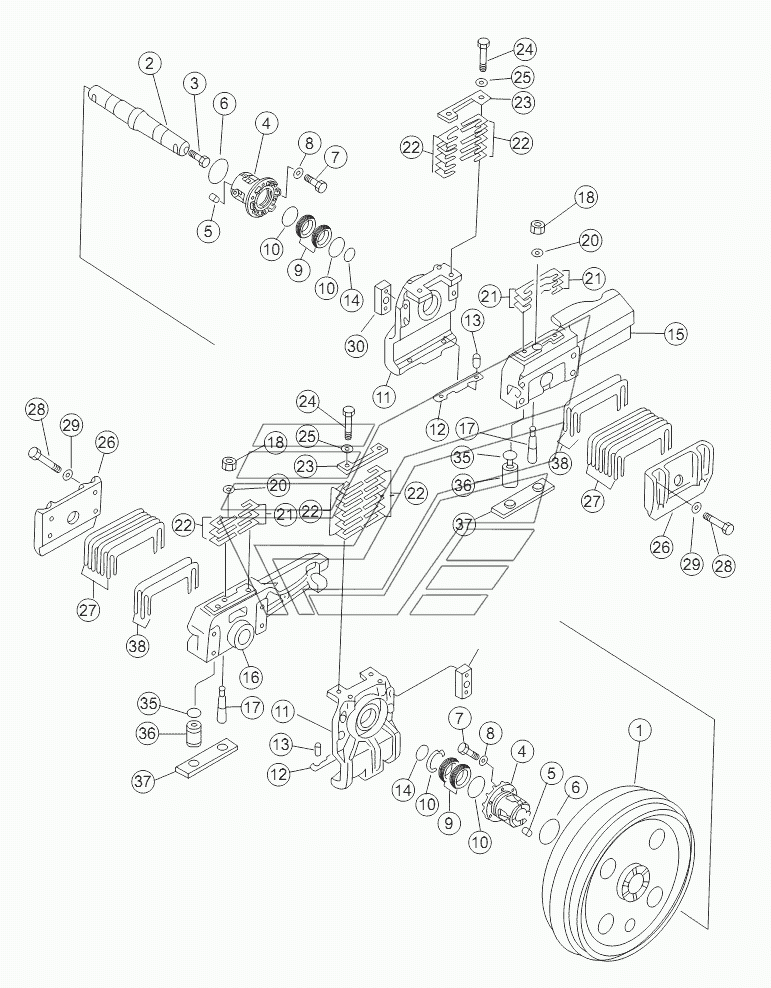

FRONT IDLER SD22 (вариант). Каталог 2013г.

TRACK ROLLER GUARD SD22 (вариант) TRACK ROLLER SD22 (вариант)

Вид отображения:

Детали справа

По ширине экрана

154-30-00291

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

20

21

22

23

24

25

26

27

28

29

30

35

36

37

38

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Направляющее колесо

Заводской номер: 154-30-00291 Количество на модель: 2

154-30-00291

2

1

Номер детали на чертеже:

1

Направляющее колесо

Заводской номер: 150-30-22118 Количество на модель: 2

150-30-22118

2

2

Номер детали на чертеже:

2

Вал направляющего колеса

Заводской номер: 154-30-23122 Количество на модель: 2

154-30-23122

2

3

Номер детали на чертеже:

3

Plug

Заводской номер: 07052-31624 Количество на модель: 2

07052-31624

2

4

Номер детали на чертеже:

4

Распорное кольцо

Заводской номер: 155-30-16201 Количество на модель: 4

155-30-16201

4

5

Номер детали на чертеже:

5

Фиксирующий штифт

Заводской номер: 170-30-91130 Количество на модель: 8

170-30-91130

8

6

Номер детали на чертеже:

6

Кольцо

Заводской номер: 07000-02110 Количество на модель: 4

07000-02110

4

7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-51235 Количество на модель: 24

01010-51235

24

8

Номер детали на чертеже:

8

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 24

01602-21236

24

9

Номер детали на чертеже:

9

Герметичное кольцо

Заводской номер: 154-30-12271 Количество на модель: 8

154-30-12271

8

10

Номер детали на чертеже:

10

Кольцо

Заводской номер: 150-30-12220 Количество на модель: 8

150-30-12220

8

11

Номер детали на чертеже:

11

Guide frame

Заводской номер: 154-30-12631 Количество на модель: 4

154-30-12631

4

12

Номер детали на чертеже:

12

Амортизационная пластина

Заводской номер: 154-30-11963 Количество на модель: 4

154-30-11963

4

13

Номер детали на чертеже:

13

Штифт

Заводской номер: 04022-12025 Количество на модель: 8

04022-12025

8

14

Номер детали на чертеже:

14

Кольцо

Заводской номер: 07000-02060 Количество на модель: 4

07000-02060

4

15

Номер детали на чертеже:

15

Опора (левая)

Заводской номер: 154-30-12611 Количество на модель: 2

154-30-12611

2

16

Номер детали на чертеже:

16

Опора (правая)

Заводской номер: 154-30-12621 Количество на модель: 2

154-30-12621

2

17

Номер детали на чертеже:

17

Штифт

Заводской номер: 154-30-12650 Количество на модель: 4

154-30-12650

4

18

Номер детали на чертеже:

18

Гайка

Заводской номер: 175-30-23180 Количество на модель: 4

175-30-23180

4

20

Номер детали на чертеже:

20

Шайба

Заводской номер: 01643-31645 Количество на модель: 4

01643-31645

4

21

Номер детали на чертеже:

21

Shim, adjusting

Заводской номер: 154-30-12680 Количество на модель: 48

154-30-12680

48

22

Номер детали на чертеже:

22

Shim, adjusting

Заводской номер: 154-30-12690 Количество на модель: 24

154-30-12690

24

23

Номер детали на чертеже:

23

Прижимная пластина

Заводской номер: 154-30-12670 Количество на модель: 4

154-30-12670

4

24

Номер детали на чертеже:

24

Винт

Заводской номер: 154-30-12660 Количество на модель: 8

154-30-12660

8

25

Номер детали на чертеже:

25

Шайба

Заводской номер: 01602-21648 Количество на модель: 8

01602-21648

8

26

Номер детали на чертеже:

26

Боковая пластина

Заводской номер: 154-30-11683 Количество на модель: 4

154-30-11683

4

27

Номер детали на чертеже:

27

Adjusting washer

Заводской номер: 154-30-11671 Количество на модель: 36

154-30-11671

36

28

Номер детали на чертеже:

28

Болт

Заводской номер: 01011-52055 Количество на модель: 16

01011-52055

16

29

Номер детали на чертеже:

29

Рессорная шайба

Заводской номер: 01602-22060 Количество на модель: 16

01602-22060

16

30

Номер детали на чертеже:

30

Гнездо

Заводской номер: 154-30-12730 Количество на модель: 8

154-30-12730

8

35

Номер детали на чертеже:

35

Прокладочная пластина

Заводской номер: 195-30-17960 Количество на модель: 8

195-30-17960

8

36

Номер детали на чертеже:

36

Резиновая шайба

Заводской номер: 155-30-13230 Количество на модель: 8

155-30-13230

8

37

Номер детали на чертеже:

37

Направляющая пластина

Заводской номер: 175-30-24131 Количество на модель: 4

175-30-24131

4

38

Номер детали на чертеже:

38

Adjusting washer

Заводской номер: 154-30-12780 Количество на модель: 4

154-30-12780

4
