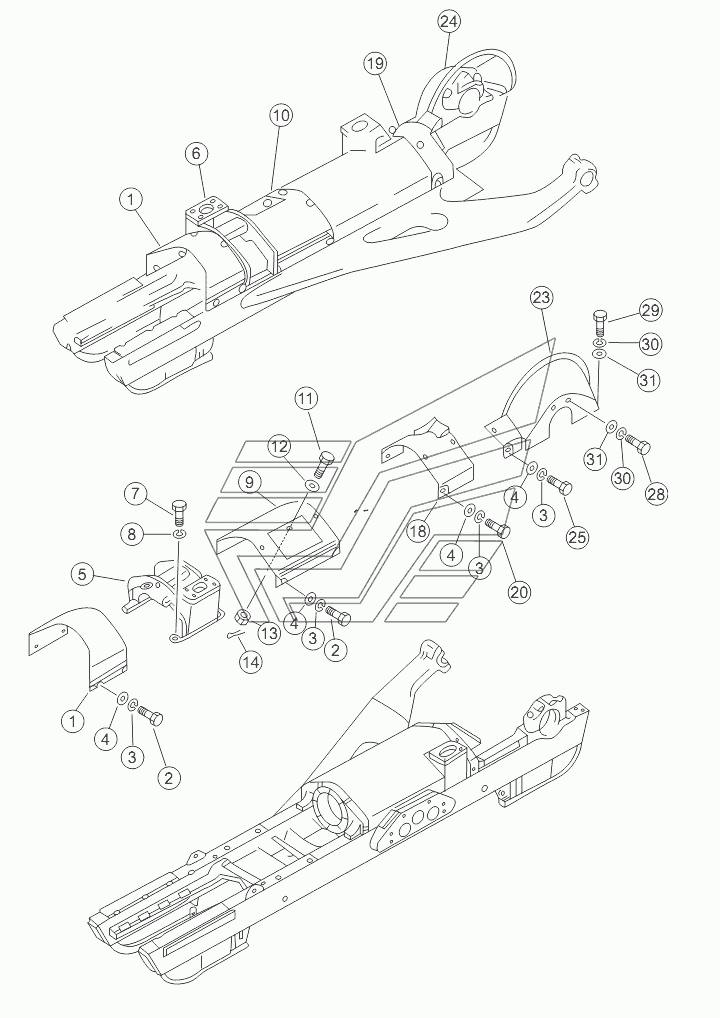

TRACK FRAME COVER SD22 (вариант). Каталог 2013г.

TENSION DEVICE SD22 (вариант) TRACK ROLLER GUARD SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Front hood

Заводской номер: 158-40-07000 Количество на модель: 2
158-40-07000
2
1

Номер детали на чертеже:

1

Передняя крышка

Заводской номер: 154-30-11326 Количество на модель: 2
154-30-11326
2
1

Номер детали на чертеже:

1

Front hood

Заводской номер: 23Y-40E-08000 Количество на модель: 2
23Y-40E-08000
2
2

Номер детали на чертеже:

2

Болт

Заводской номер: 01010-51225 Количество на модель: 28
01010-51225
28
3

Номер детали на чертеже:

3

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 32
01602-21236
32
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 01643-31232 Количество на модель: 32
01643-31232
32
5

Номер детали на чертеже:

5

Опора

Заводской номер: 154-30-11274 Количество на модель: 1
154-30-11274
1
6

Номер детали на чертеже:

6

Опора

Заводской номер: 154-30-11284 Количество на модель: 1
154-30-11284
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01011-52005 Количество на модель: 8
01011-52005
8
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 01643-32060 Количество на модель: 8
01643-32060
8
9

Номер детали на чертеже:

9

Cover

Заводской номер: 158-40-05000 Количество на модель: 1
158-40-05000
1
9

Номер детали на чертеже:

9

Cover ass'y

Заводской номер: 23Y-40E-09000 Количество на модель: 1
23Y-40E-09000
1
9

Номер детали на чертеже:

9

Средняя насадка

Заводской номер: 154-30-12910 Количество на модель: 1
154-30-12910
1
10

Номер детали на чертеже:

10

Cover

Заводской номер: 158-40-06000 Количество на модель: 1
158-40-06000
1
10

Номер детали на чертеже:

10

Cover ass'y

Заводской номер: 23Y-40E-10000 Количество на модель: 1
23Y-40E-10000
1
10

Номер детали на чертеже:

10

Средняя насадка

Заводской номер: 154-30-12930 Количество на модель: 1
154-30-12930
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: 154-30-27180 Количество на модель: 2
154-30-27180
2
12

Номер детали на чертеже:

12

Шайба 12

Заводской номер: 01640-21223 Количество на модель: 2
01640-21223
2
13

Номер детали на чертеже:

13

Гайка

Заводской номер: 01590-11215 Количество на модель: 2
01590-11215
2
14

Номер детали на чертеже:

14

Разводной шплинт

Заводской номер: 04050-13025 Количество на модель: 2
04050-13025
2
18

Номер детали на чертеже:

18

Задняя насадка

Заводской номер: 154-30-11941 Количество на модель: 1
154-30-11941
1
19

Номер детали на чертеже:

19

Задняя насадка

Заводской номер: 154-30-11951 Количество на модель: 1
154-30-11951
1
20

Номер детали на чертеже:

20

Болт

Заводской номер: 01010-51230 Количество на модель: 8
01010-51230
8
23

Номер детали на чертеже:

23

Крышка ведущего колеса

Заводской номер: 154-30-11383 Количество на модель: 1
154-30-11383
1
24

Номер детали на чертеже:

24

Крышка ведущего колеса

Заводской номер: 154-30-11393 Количество на модель: 1
154-30-11393
1
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-51235 Количество на модель: 4
01010-51235
4
28

Номер детали на чертеже:

28

Болт

Заводской номер: 01010-51635 Количество на модель: 4
01010-51635
4
29

Номер детали на чертеже:

29

Болт

Заводской номер: 01010-51640 Количество на модель: 4
01010-51640
4
30

Номер детали на чертеже:

30

Шайба

Заводской номер: 01602-21648 Количество на модель: 8
01602-21648
8
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 01643-31645 Количество на модель: 8
01643-31645
8
