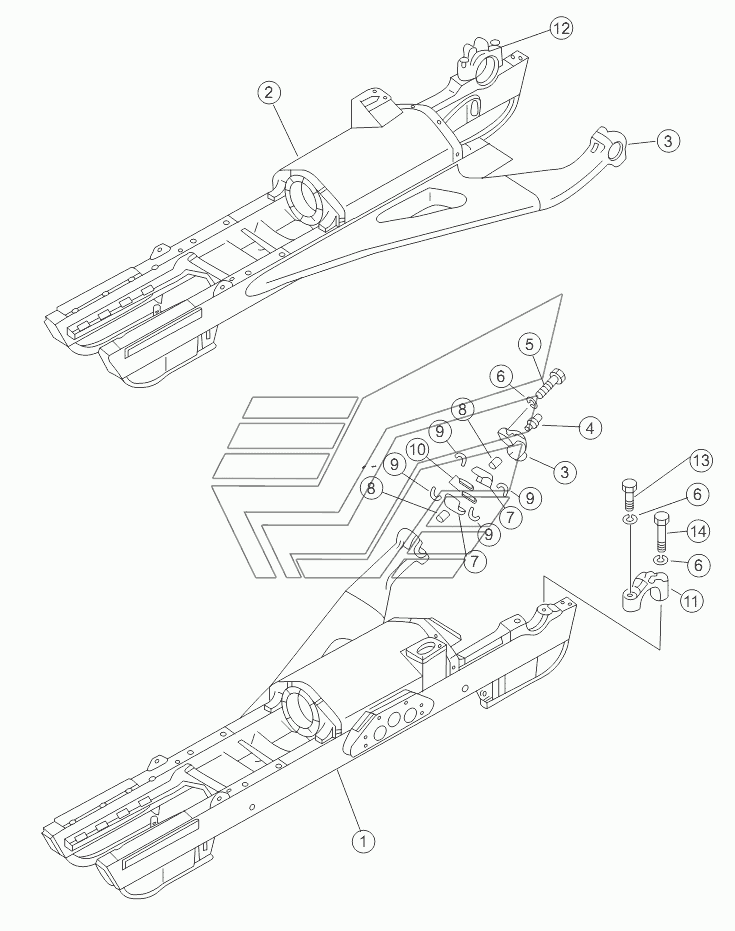

TRACK FRAME ASS'Y SD22 (вариант). Каталог 2013г.

SUSPENDED SYSTEM SD22 (вариант) TENSION DEVICE SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
1
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Track frame ass'y

Заводской номер: 158-40-02000 Количество на модель: 1
158-40-02000
1
1

Номер детали на чертеже:

1

Track frame ass'y

Заводской номер: 17S-40H-02000 Количество на модель: 1
17S-40H-02000
1
1

Номер детали на чертеже:

1

Рама

Заводской номер: 154-30-14112 Количество на модель: 1
154-30-14112
1
1

Номер детали на чертеже:

1

Track frame ass'y

Заводской номер: 23Y-40E-01000 Количество на модель: 1
23Y-40E-01000
1
2

Номер детали на чертеже:

2

Track frame ass'y

Заводской номер: 158-40-01000 Количество на модель: 1
158-40-01000
1
2

Номер детали на чертеже:

2

Track frame ass'y

Заводской номер: 17S-40H-01000 Количество на модель: 1
17S-40H-01000
1
2

Номер детали на чертеже:

2

Рама

Заводской номер: 154-30-14122 Количество на модель: 1
154-30-14122
1
2

Номер детали на чертеже:

2

Track frame ass'y

Заводской номер: 23Y-40E-02000 Количество на модель: 1
23Y-40E-02000
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: 154-30-11612 Количество на модель: 2
154-30-11612
2
4

Номер детали на чертеже:

4

Масленка

Заводской номер: 07020-01021 Количество на модель: 2
07020-01021
2
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01011-52400 Количество на модель: 8
01011-52400
8
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 01602-22472 Количество на модель: 12
01602-22472
12
7

Номер детали на чертеже:

7

Буксовый подшипник

Заводской номер: 154-30-11810 Количество на модель: 4
154-30-11810
4
8

Номер детали на чертеже:

8

Фиксирующий штифт

Заводской номер: 04020-01024 Количество на модель: 4
04020-01024
4
9

Номер детали на чертеже:

9

Герметичное кольцо

Заводской номер: 154-30-11821 Количество на модель: 8
154-30-11821
8
10

Номер детали на чертеже:

10

Герметичное кольцо

Заводской номер: 154-30-11831 Количество на модель: 4
154-30-11831
4
11

Номер детали на чертеже:

11

Крышка подшипника

Заводской номер: 154-30-12530 Количество на модель: 1
154-30-12530
1
12

Номер детали на чертеже:

12

Крышка подшипника

Заводской номер: 154-30-12540 Количество на модель: 1
154-30-12540
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01011-52410 Количество на модель: 2
01011-52410
2
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01011-52450 Количество на модель: 2
01011-52450
2
