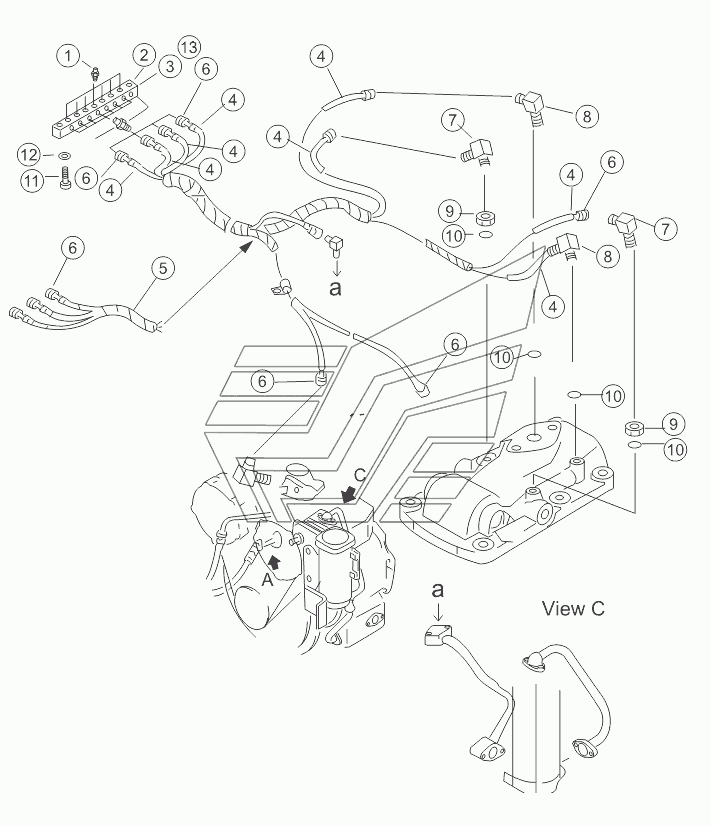

PRESSURE MEASUREMENT PIPING SD22 (вариант). Каталог 2013г.

BRAKE PIPING SD22 (вариант) SUSPENDED SYSTEM SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Test pressure joint

Заводской номер: 14Y-74-36000 Количество на модель: 8
14Y-74-36000
8
2

Номер детали на чертеже:

2

Pressure measurement seat

Заводской номер: 16Y-76B-00001 Количество на модель: 1
16Y-76B-00001
1
3

Номер детали на чертеже:

3

Label plate

Заводской номер: 10Y-76B-00002 Количество на модель: 1
10Y-76B-00002
1
4

Номер детали на чертеже:

4

Hose

Заводской номер: 17Y-74B-01000 Количество на модель: 1
17Y-74B-01000
1
5

Номер детали на чертеже:

5

Hose

Заводской номер: 17Y-74B-02000 Количество на модель: 1
17Y-74B-02000
1
6

Номер детали на чертеже:

6

Elbow

Заводской номер: 17Y-74B-00001 Количество на модель: 10
17Y-74B-00001
10
7

Номер детали на чертеже:

7

Elbow

Заводской номер: 17Y-74B-00002 Количество на модель: 2
17Y-74B-00002
2
8

Номер детали на чертеже:

8

Elbow

Заводской номер: 23Y-75B-00001 Количество на модель: 2
23Y-75B-00001
2
9

Номер детали на чертеже:

9

Гайка

Заводской номер: 01580-10806 Количество на модель: 2
01580-10806
2
10

Номер детали на чертеже:

10

Кольцо

Заводской номер: 07002-00823 Количество на модель: 4
07002-00823
4
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-51245 Количество на модель: 2
01010-51245
2
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
13

Номер детали на чертеже:

13

Label plate

Заводской номер: 10Y-76B-00005 Количество на модель: 1
10Y-76B-00005
1
