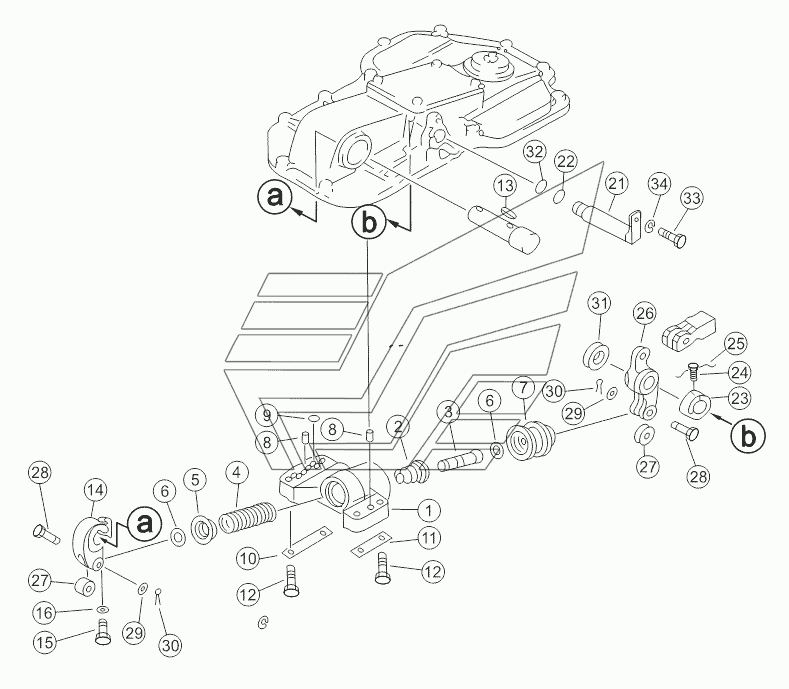

BRAKE BOOSTER SD22 (вариант). Каталог 2013г.

BREAK CASE COVER SD22 (вариант) FINAL DRIVE CASE AND GEAR (1/2) SD22 (вариант)

Вид отображения:

Детали справа

По ширине экрана

23Y-17B-00000

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

21

22

23

24

25

26

27

28

29

30

31

32

33

34

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Steering brake ass'y

Заводской номер: 23Y-17B-00000 Количество на модель: 1

23Y-17B-00000

1

1

Номер детали на чертеже:

1

Корпус клапана

Заводской номер: 154-33-31130 Количество на модель: 1

154-33-31130

1

1

Номер детали на чертеже:

1

Body R.H

Заводской номер: 154-33-31140 Количество на модель: 1

154-33-31140

1

2

Номер детали на чертеже:

2

Распорное кольцо

Заводской номер: 195-33-14341 Количество на модель: 2

195-33-14341

2

3

Номер детали на чертеже:

3

Шпулька

Заводской номер: 154-33-31180 Количество на модель: 2

154-33-31180

2

4

Номер детали на чертеже:

4

Рессора

Заводской номер: 170-33-13370 Количество на модель: 2

170-33-13370

2

5

Номер детали на чертеже:

5

Упорное кольцо

Заводской номер: 175-33-31310 Количество на модель: 2

175-33-31310

2

6

Номер детали на чертеже:

6

Retainer ring

Заводской номер: 04064-12512 Количество на модель: 2

04064-12512

2

7

Номер детали на чертеже:

7

Поршень

Заводской номер: 154-33-31150 Количество на модель: 2

154-33-31150

2

8

Номер детали на чертеже:

8

Фиксирующий штифт

Заводской номер: 04020-01228 Количество на модель: 4

04020-01228

4

9

Номер детали на чертеже:

9

Кольцо

Заводской номер: 07000-12018 Количество на модель: 4

07000-12018

4

10

Номер детали на чертеже:

10

Замковая пластина

Заводской номер: 154-33-21420 Количество на модель: 2

154-33-21420

2

11

Номер детали на чертеже:

11

Замковая пластина

Заводской номер: 154-33-21430 Количество на модель: 2

154-33-21430

2

12

Номер детали на чертеже:

12

Болт

Заводской номер: 01010-51255 Количество на модель: 8

01010-51255

8

13

Номер детали на чертеже:

13

Шпонка

Заводской номер: 04000-01030 Количество на модель: 2

04000-01030

2

14

Номер детали на чертеже:

14

Рычаг

Заводской номер: 154-33-21150 Количество на модель: 2

154-33-21150

2

15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51240 Количество на модель: 2

01010-51240

2

16

Номер детали на чертеже:

16

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 2

01602-21236

2

21

Номер детали на чертеже:

21

Вал

Заводской номер: 154-33-21262 Количество на модель: 2

154-33-21262

2

22

Номер детали на чертеже:

22

Кольцо

Заводской номер: 07000-03030 Количество на модель: 2

07000-03030

2

23

Номер детали на чертеже:

23

Втулка

Заводской номер: 154-33-21270 Количество на модель: 2

154-33-21270

2

24

Номер детали на чертеже:

24

Винт

Заводской номер: 01306-10616 Количество на модель: 2

01306-10616

2

25

Номер детали на чертеже:

25

Iron wire

Заводской номер: 04059-11020 Количество на модель: 2

04059-11020

2

26

Номер детали на чертеже:

26

Рычаг

Заводской номер: 154-33-21161 Количество на модель: 2

154-33-21161

2

27

Номер детали на чертеже:

27

Ролик

Заводской номер: 170-33-13330 Количество на модель: 4

170-33-13330

4

28

Номер детали на чертеже:

28

Палец

Заводской номер: 04205-11645 Количество на модель: 4

04205-11645

4

29

Номер детали на чертеже:

29

Шайба

Заводской номер: 01640-21626 Количество на модель: 4

01640-21626

4

30

Номер детали на чертеже:

30

Разводной шплинт

Заводской номер: 04050-04025 Количество на модель: 4

04050-04025

4

31

Номер детали на чертеже:

31

Втулка

Заводской номер: 154-33-21280 Количество на модель: 2

154-33-21280

2

32

Номер детали на чертеже:

32

Кольцо

Заводской номер: 07000-13025 Количество на модель: 2

07000-13025

2

33

Номер детали на чертеже:

33

Болт

Заводской номер: 01010-51025 Количество на модель: 2

01010-51025

2

34

Номер детали на чертеже:

34

Шайба

Заводской номер: 01602-21030 Количество на модель: 2

01602-21030

2
