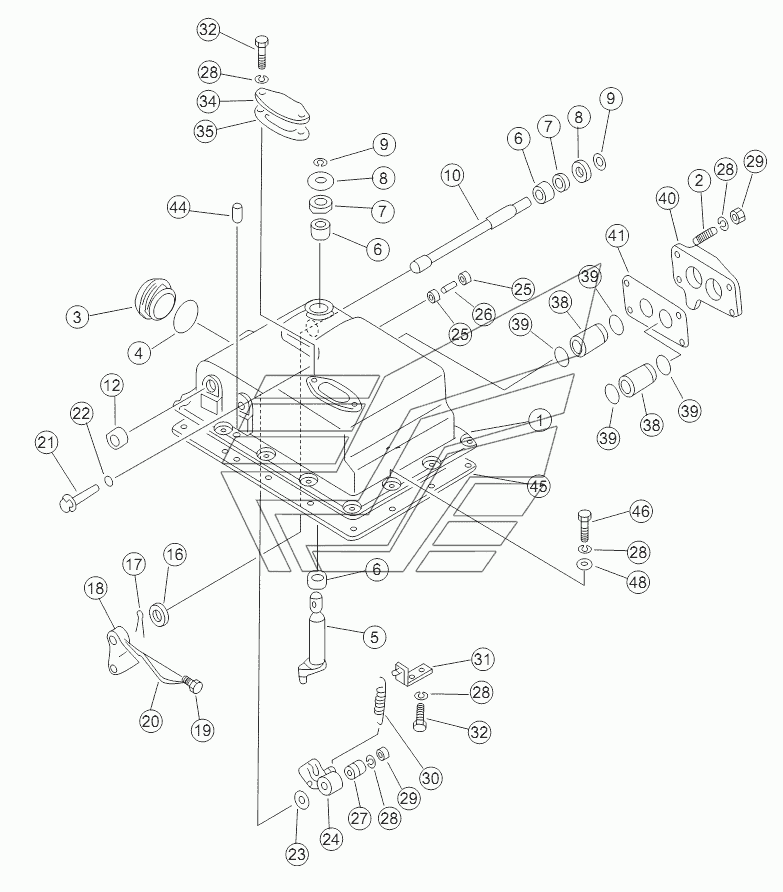

TRANSMISSION CONTROL VALVE (3/3) SD22 (вариант). Каталог 2013г.

TRANSMISSION CONTROL VALVE (2/3) SD22 (вариант) TRANSMISSION CONTROL LEVER SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Крышка

Заводской номер: 175-15-45510 Количество на модель: 1
175-15-45510
1
2

Номер детали на чертеже:

2

Двойной болт

Заводской номер: 01124-51025 Количество на модель: 4
01124-51025
4
3

Номер детали на чертеже:

3

Заглушка

Заводской номер: 07040-15223 Количество на модель: 1
07040-15223
1
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 07002-15234 Количество на модель: 1
07002-15234
1
5

Номер детали на чертеже:

5

Рычаг

Заводской номер: 175-15-45560 Количество на модель: 1
175-15-45560
1
6

Номер детали на чертеже:

6

Игольчатый подшипник

Заводской номер: GB290-HK2016 Количество на модель: 3
GB290-HK2016
3
7

Номер детали на чертеже:

7

Сальник

Заводской номер: 144-15-29110 Количество на модель: 2
144-15-29110
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 175-15-45570 Количество на модель: 2
175-15-45570
2
9

Номер детали на чертеже:

9

Открытое кольцо

Заводской номер: 175-15-45580 Количество на модель: 2
175-15-45580
2
10

Номер детали на чертеже:

10

Вал

Заводской номер: 175-15-45610 Количество на модель: 1
175-15-45610
1
12

Номер детали на чертеже:

12

Bearing

Заводской номер: GB290-BK2016 Количество на модель: 1
GB290-BK2016
1
16

Номер детали на чертеже:

16

Стопор

Заводской номер: 175-15-45620 Количество на модель: 1
175-15-45620
1
17

Номер детали на чертеже:

17

Открытое кольцо

Заводской номер: 04050-03040 Количество на модель: 1
04050-03040
1
18

Номер детали на чертеже:

18

Рычаг

Заводской номер: 175-15-45630 Количество на модель: 1
175-15-45630
1
19

Номер детали на чертеже:

19

Болт

Заводской номер: 125-15-11530 Количество на модель: 1
125-15-11530
1
20

Номер детали на чертеже:

20

Iron wire

Заводской номер: 04059-11010 Количество на модель: 1
04059-11010
1
21

Номер детали на чертеже:

21

Болт

Заводской номер: 175-15-45650 Количество на модель: 1
175-15-45650
1
22

Номер детали на чертеже:

22

O-ring

Заводской номер: 07002-11223 Количество на модель: 1
07002-11223
1
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 175-15-45660 Количество на модель: 2
175-15-45660
2
24

Номер детали на чертеже:

24

Рычаг

Заводской номер: 175-15-45690 Количество на модель: 1
175-15-45690
1
25

Номер детали на чертеже:

25

Ролик

Заводской номер: 144-15-29120 Количество на модель: 2
144-15-29120
2
26

Номер детали на чертеже:

26

Палец

Заводской номер: 144-15-25690 Количество на модель: 1
144-15-25690
1
27

Номер детали на чертеже:

27

Втулка

Заводской номер: 175-15-45670 Количество на модель: 1
175-15-45670
1
28

Номер детали на чертеже:

28

Шайба

Заводской номер: 01602-21030 Количество на модель: 23
01602-21030
23
29

Номер детали на чертеже:

29

Гайка

Заводской номер: 01580-11008 Количество на модель: 5
01580-11008
5
30

Номер детали на чертеже:

30

Рессора

Заводской номер: 175-15-45710 Количество на модель: 1
175-15-45710
1
31

Номер детали на чертеже:

31

Держатель

Заводской номер: 175-15-45780 Количество на модель: 1
175-15-45780
1
32

Номер детали на чертеже:

32

Болт

Заводской номер: 01010-51020 Количество на модель: 4
01010-51020
4
34

Номер детали на чертеже:

34

Прокладочная пластина

Заводской номер: 175-15-45750 Количество на модель: 1
175-15-45750
1
35

Номер детали на чертеже:

35

Уплотнительная прокладка

Заводской номер: 175-15-45760 Количество на модель: 1
175-15-45760
1
38

Номер детали на чертеже:

38

Втулка

Заводской номер: 175-15-45550 Количество на модель: 2
175-15-45550
2
39

Номер детали на чертеже:

39

Кольцо круглого сечения

Заводской номер: 07000-73028 Количество на модель: 4
07000-73028
4
40

Номер детали на чертеже:

40

Крышка

Заводской номер: 175-15-45530 Количество на модель: 1
175-15-45530
1
41

Номер детали на чертеже:

41

Уплотнительная прокладка

Заводской номер: 175-15-45540 Количество на модель: 1
175-15-45540
1
44

Номер детали на чертеже:

44

Фиксирующий штифт

Заводской номер: 04020-00820 Количество на модель: 2
04020-00820
2
45

Номер детали на чертеже:

45

Уплотнительная прокладка

Заводской номер: 175-15-45520 Количество на модель: 1
175-15-45520
1
46

Номер детали на чертеже:

46

Болт

Заводской номер: 01010-51025 Количество на модель: 14
01010-51025
14
48

Номер детали на чертеже:

48

Шайба

Заводской номер: 01640-21016 Количество на модель: 14
01640-21016
14
