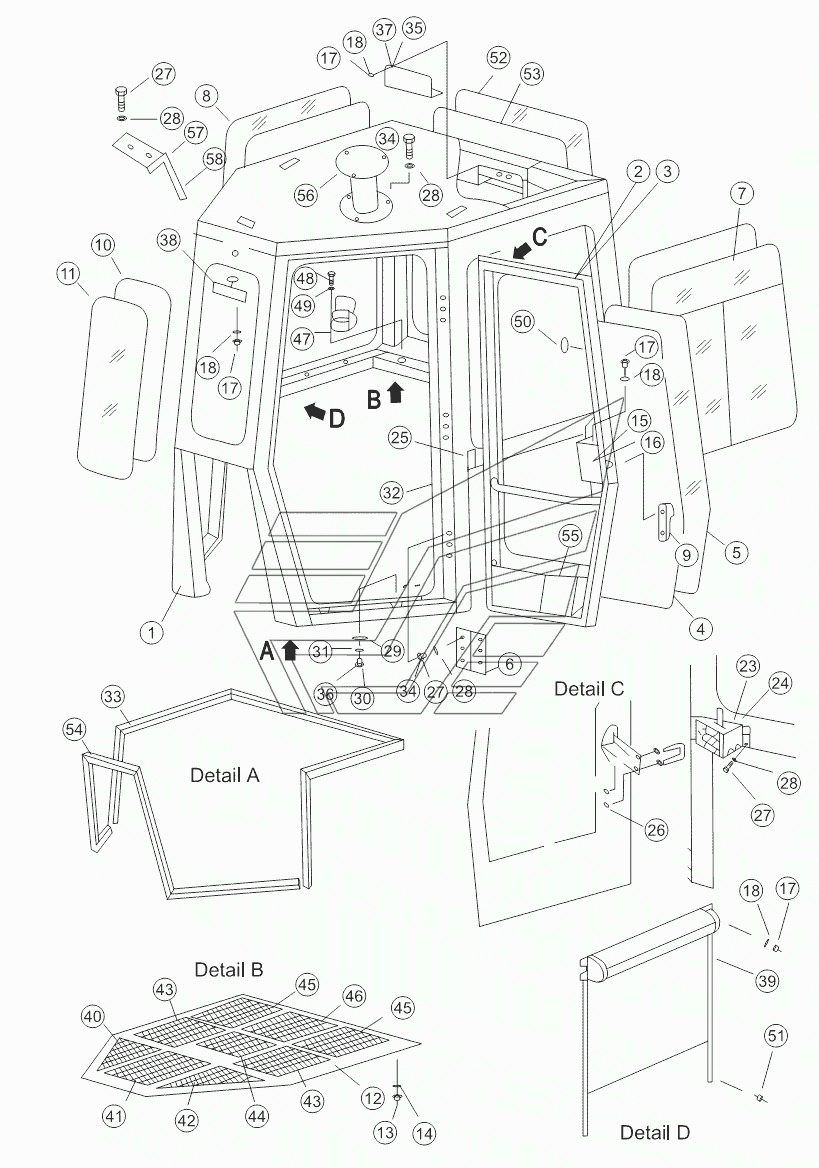

CAB ASSEMBLY SD22 (вариант). Каталог 2013г.

CAB ASSEMBLY SD22 (вариант) CAB (FOR ROPS) SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Frame

Заводской номер: 17S-56H-01000 Количество на модель: 1
17S-56H-01000
1
2

Номер детали на чертеже:

2

Door

Заводской номер: 23Y-56B-02000 Количество на модель: 1
23Y-56B-02000
1
3

Номер детали на чертеже:

3

Door

Заводской номер: 23Y-56B-03000 Количество на модель: 1
23Y-56B-03000
1
4

Номер детали на чертеже:

4

Glass gib

Заводской номер: 23Y-56B-08000 Количество на модель: 2
23Y-56B-08000
2
5

Номер детали на чертеже:

5

Glass

Заводской номер: 23Y-56B-00001 Количество на модель: 2
23Y-56B-00001
2
6

Номер детали на чертеже:

6

Рама оконная левая в сборе

Заводской номер: 16Y-56C-04000 Количество на модель: 6
16Y-56C-04000
6
7

Номер детали на чертеже:

7

Window

Заводской номер: 23Y-56B-04000 Количество на модель: 1
23Y-56B-04000
1
8

Номер детали на чертеже:

8

Window

Заводской номер: 23Y-56B-05000 Количество на модель: 1
23Y-56B-05000
1
9

Номер детали на чертеже:

9

Lock assy

Заводской номер: 23Y-56B-12000 Количество на модель: 1
23Y-56B-12000
1
10

Номер детали на чертеже:

10

Glass gib

Заводской номер: 23Y-56B-10000 Количество на модель: 1
23Y-56B-10000
1
11

Номер детали на чертеже:

11

Glass

Заводской номер: 23Y-56B-00002 Количество на модель: 1
23Y-56B-00002
1
12

Номер детали на чертеже:

12

Inner canopy

Заводской номер: 23Y-56B-07000 Количество на модель: 1
23Y-56B-07000
1
13

Номер детали на чертеже:

13

Screw

Заводской номер: 01210-50425 Количество на модель: 24
01210-50425
24
14

Номер детали на чертеже:

14

Shim

Заводской номер: 23Y-57-00050 Количество на модель: 24
23Y-57-00050
24
15

Номер детали на чертеже:

15

Cover

Заводской номер: 23Y-56B-00016 Количество на модель: 1
23Y-56B-00016
1
16

Номер детали на чертеже:

16

Cover

Заводской номер: 23Y-56B-00017 Количество на модель: 1
23Y-56B-00017
1
17

Номер детали на чертеже:

17

Screw

Заводской номер: 01220-40612 Количество на модель: 21
01220-40612
21
18

Номер детали на чертеже:

18

Washer

Заводской номер: 01640-20610 Количество на модель: 21
01640-20610
21
23

Номер детали на чертеже:

23

Lock

Заводской номер: 23Y-56C-11000 Количество на модель: 1
23Y-56C-11000
1
24

Номер детали на чертеже:

24

Lock

Заводской номер: 23Y-56C-12000 Количество на модель: 1
23Y-56C-12000
1
25

Номер детали на чертеже:

25

Bracket

Заводской номер: 16Y-56C-01091 Количество на модель: 4
16Y-56C-01091
4
26

Номер детали на чертеже:

26

Гайка

Заводской номер: 01580-11008 Количество на модель: 4
01580-11008
4
27

Номер детали на чертеже:

27

Болт

Заводской номер: 01010-51020 Количество на модель: 30
01010-51020
30
28

Номер детали на чертеже:

28

Шайба

Заводской номер: 01643-31032 Количество на модель: 51
01643-31032
51
29

Номер детали на чертеже:

29

Cover

Заводской номер: 23Y-56B-00003 Количество на модель: 13
23Y-56B-00003
13
30

Номер детали на чертеже:

30

Болт

Заводской номер: 01010-51460 Количество на модель: 13
01010-51460
13
31

Номер детали на чертеже:

31

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 15
01643-31445
15
32

Номер детали на чертеже:

32

Stamping steel ribbon

Заводской номер: 23Y-56B-06000 Количество на модель: 2
23Y-56B-06000
2
33

Номер детали на чертеже:

33

Stamping steel ribbon

Заводской номер: 23Y-56B-00004 Количество на модель: 1
23Y-56B-00004
1
34

Номер детали на чертеже:

34

Болт

Заводской номер: 01010-51035 Количество на модель: 21
01010-51035
21
35

Номер детали на чертеже:

35

Plate

Заводской номер: 23Y-56B-00015 Количество на модель: 1
23Y-56B-00015
1
36

Номер детали на чертеже:

36

Болт

Заводской номер: 01010-51435 Количество на модель: 2
01010-51435
2
37

Номер детали на чертеже:

37

Plate

Заводской номер: 23Y-56B-00014 Количество на модель: 1
23Y-56B-00014
1
38

Номер детали на чертеже:

38

Mirror

Заводской номер: 16Y-56C-14000 Количество на модель: 1
16Y-56C-14000
1
39

Номер детали на чертеже:

39

Abat vent

Заводской номер: 23Y-56B-17000 Количество на модель: 1
23Y-56B-17000
1
40

Номер детали на чертеже:

40

Sponge

Заводской номер: 23Y-56B-00007 Количество на модель: 1
23Y-56B-00007
1
41

Номер детали на чертеже:

41

Sponge

Заводской номер: 23Y-56B-00008 Количество на модель: 1
23Y-56B-00008
1
42

Номер детали на чертеже:

42

Sponge

Заводской номер: 23Y-56B-00009 Количество на модель: 1
23Y-56B-00009
1
43

Номер детали на чертеже:

43

Sponge

Заводской номер: 23Y-56B-00010 Количество на модель: 2
23Y-56B-00010
2
44

Номер детали на чертеже:

44

Sponge

Заводской номер: 23Y-56B-00011 Количество на модель: 1
23Y-56B-00011
1
45

Номер детали на чертеже:

45

Sponge

Заводской номер: 23Y-56B-00012 Количество на модель: 2
23Y-56B-00012
2
46

Номер детали на чертеже:

46

Sponge

Заводской номер: 23Y-56B-00013 Количество на модель: 1
23Y-56B-00013
1
47

Номер детали на чертеже:

47

Seat, Teacup

Заводской номер: 16Y-51C-19000 Количество на модель: 1
16Y-51C-19000
1
48

Номер детали на чертеже:

48

Болт

Заводской номер: 01010-50816 Количество на модель: 2
01010-50816
2
49

Номер детали на чертеже:

49

Шайба

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
50

Номер детали на чертеже:

50

Cover

Заводской номер: 09415-00706 Количество на модель: 3
09415-00706
3
51

Номер детали на чертеже:

51

Screw

Заводской номер: 01220-40408 Количество на модель: 2
01220-40408
2
52

Номер детали на чертеже:

52

Glass gib

Заводской номер: 23Y-56B-11000 Количество на модель: 1
23Y-56B-11000
1
53

Номер детали на чертеже:

53

Glass

Заводской номер: 23Y-56B-00005 Количество на модель: 1
23Y-56B-00005
1
54

Номер детали на чертеже:

54

Gib

Заводской номер: 16Y-56C-00020 Количество на модель: 2
16Y-56C-00020
2
55

Номер детали на чертеже:

55

Stamping steel ribbon

Заводской номер: 23Y-56B-00006 Количество на модель: 1
23Y-56B-00006
1
56

Номер детали на чертеже:

56

Bracket

Заводской номер: 17S-56H-05000 Количество на модель: 1
17S-56H-05000
1
57

Номер детали на чертеже:

57

Plate

Заводской номер: 17S-56H-03000 Количество на модель: 1
17S-56H-03000
1
58

Номер детали на чертеже:

58

Bracket

Заводской номер: 17S-56H-02000 Количество на модель: 1
17S-56H-02000
1
CAB ASSEMBLY SD22 (вариант) CAB (FOR ROPS) SD22 (вариант)
