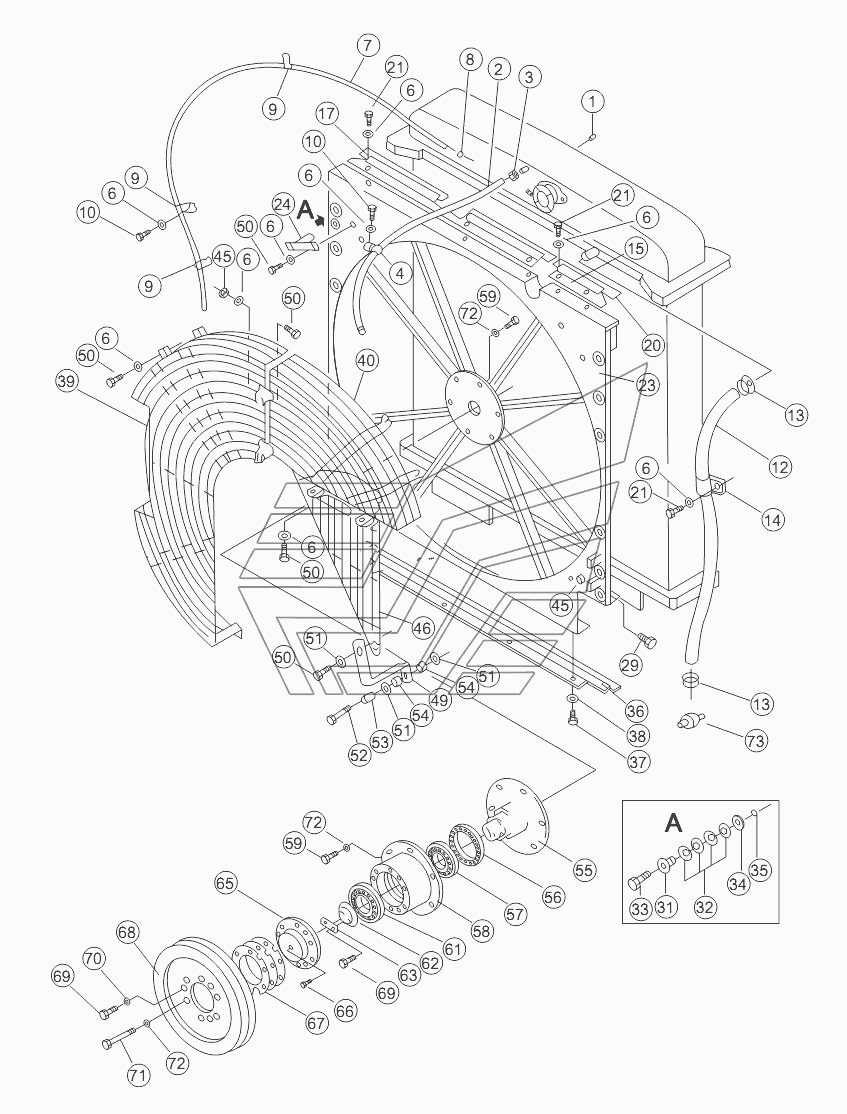

RADIATOR PIPING AND WIND BREAK (FOR ENGINE WD12) SD22 (вариант). Каталог 2013г.

RADIATOR PIPING AND WIND BREAK (FOR ENGINE NT855) SD22 (вариант) FAN SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Dust plug

Заводской номер: 07049-01012 Количество на модель: 1
07049-01012
1
2

Номер детали на чертеже:

2

Hose

Заводской номер: 154-03A-00004 Количество на модель: 1
154-03A-00004
1
3

Номер детали на чертеже:

3

Зажим

Заводской номер: 07281-00197 Количество на модель: 2
07281-00197
2
4

Номер детали на чертеже:

4

Wire clip

Заводской номер: 08036-11814 Количество на модель: 1
08036-11814
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 01643-31232 Количество на модель: 13
01643-31232
13
7

Номер детали на чертеже:

7

Труба

Заводской номер: 195-03-13131 Количество на модель: 1
195-03-13131
1
8

Номер детали на чертеже:

8

Железная проволока 19#

Заводской номер: 04059-01010 Количество на модель: 1
04059-01010
1
9

Номер детали на чертеже:

9

Зажим

Заводской номер: 195-03-11690 Количество на модель: 3
195-03-11690
3
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01010-51220 Количество на модель: 3
01010-51220
3
12

Номер детали на чертеже:

12

Hose

Заводской номер: 154-03A-00005 Количество на модель: 1
154-03A-00005
1
13

Номер детали на чертеже:

13

Зажим

Заводской номер: 07281-00419 Количество на модель: 2
07281-00419
2
14

Номер детали на чертеже:

14

Зажим

Заводской номер: 195-03-11511 Количество на модель: 1
195-03-11511
1
15

Номер детали на чертеже:

15

Plate

Заводской номер: 198-03-22410 Количество на модель: 3
198-03-22410
3
17

Номер детали на чертеже:

17

Защитная насадка (левая верхняя)

Заводской номер: 154-03-13231 Количество на модель: 1
154-03-13231
1
20

Номер детали на чертеже:

20

Защитная насадка (правая верхняя)

Заводской номер: 154-03-13270 Количество на модель: 1
154-03-13270
1
21

Номер детали на чертеже:

21

Болт

Заводской номер: 01010-51225 Количество на модель: 6
01010-51225
6
23

Номер детали на чертеже:

23

Защитная опора

Заводской номер: 154-03-12626 Количество на модель: 1
154-03-12626
1
24

Номер детали на чертеже:

24

Палец

Заводской номер: 175-03-32710 Количество на модель: 1
175-03-32710
1
29

Номер детали на чертеже:

29

Амортизационный болт

Заводской номер: 09311-41237 Количество на модель: 4
09311-41237
4
31

Номер детали на чертеже:

31

Втулка

Заводской номер: 154-03-13180 Количество на модель: 12
154-03-13180
12
32

Номер детали на чертеже:

32

Рессора

Заводской номер: 175-54-27350 Количество на модель: 48
175-54-27350
48
33

Номер детали на чертеже:

33

Болт

Заводской номер: 01010-51255 Количество на модель: 12
01010-51255
12
34

Номер детали на чертеже:

34

Шайба

Заводской номер: 01643-32060 Количество на модель: 12
01643-32060
12
35

Номер детали на чертеже:

35

Ring

Заводской номер: 175-54-28770 Количество на модель: 12
175-54-28770
12
36

Номер детали на чертеже:

36

Защитная насадка

Заводской номер: 154-03-12833 Количество на модель: 1
154-03-12833
1
37

Номер детали на чертеже:

37

Болт

Заводской номер: 01010-51020 Количество на модель: 4
01010-51020
4
38

Номер детали на чертеже:

38

Шайба

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
39

Номер детали на чертеже:

39

Сетка (левая)

Заводской номер: 154-03-12644 Количество на модель: 1
154-03-12644
1
40

Номер детали на чертеже:

40

Сетка (правая верхняя)

Заводской номер: 154-03-12634 Количество на модель: 1
154-03-12634
1
45

Номер детали на чертеже:

45

Гайка

Заводской номер: 01580-11210 Количество на модель: 5
01580-11210
5
46

Номер детали на чертеже:

46

Сетка (правая нижняя)

Заводской номер: 154-03-12653 Количество на модель: 1
154-03-12653
1
49

Номер детали на чертеже:

49

Суппорт

Заводской номер: 154-03-12871 Количество на модель: 1
154-03-12871
1
50

Номер детали на чертеже:

50

Болт

Заводской номер: 01010-51230 Количество на модель: 10
01010-51230
10
51

Номер детали на чертеже:

51

Шайба

Заводской номер: 124-54-26540 Количество на модель: 3
124-54-26540
3
52

Номер детали на чертеже:

52

Болт

Заводской номер: 01010-51265 Количество на модель: 1
01010-51265
1
53

Номер детали на чертеже:

53

Прокладка

Заводской номер: 170-03-13130 Количество на модель: 1
170-03-13130
1
54

Номер детали на чертеже:

54

Гнездо

Заводской номер: 154-03-12880 Количество на модель: 2
154-03-12880
2
55

Номер детали на чертеже:

55

Shaft

Заводской номер: 154-03A-00002 Количество на модель: 1
154-03A-00002
1
56

Номер детали на чертеже:

56

Oil seal

Заводской номер: 07011-00090 Количество на модель: 1
07011-00090
1
57

Номер детали на чертеже:

57

Deep groove ball bearings

Заводской номер: GB276-6212C4 Количество на модель: 1
GB276-6212C4
1
58

Номер детали на чертеже:

58

Housing

Заводской номер: 154-03A-00001 Количество на модель: 1
154-03A-00001
1
59

Номер детали на чертеже:

59

Болт

Заводской номер: 01010-51235 Количество на модель: 6
01010-51235
6
61

Номер детали на чертеже:

61

Deep groove ball bearings

Заводской номер: GB276-6310C4 Количество на модель: 1
GB276-6310C4
1
62

Номер детали на чертеже:

62

Ring, snap

Заводской номер: 195-03-11842 Количество на модель: 1
195-03-11842
1
63

Номер детали на чертеже:

63

Shim, lock

Заводской номер: 195-03-11851 Количество на модель: 1
195-03-11851
1
65

Номер детали на чертеже:

65

Cover

Заводской номер: 155-03-14150 Количество на модель: 1
155-03-14150
1
66

Номер детали на чертеже:

66

Масленка

Заводской номер: 07020-01021 Количество на модель: 2
07020-01021
2
67

Номер детали на чертеже:

67

Shim

Заводской номер: 195-03-11880 Количество на модель: 14
195-03-11880
14
68

Номер детали на чертеже:

68

Шкив

Заводской номер: 154-03-11981 Количество на модель: 1
154-03-11981
1
69

Номер детали на чертеже:

69

Болт

Заводской номер: 01010-51030 Количество на модель: 5
01010-51030
5
70

Номер детали на чертеже:

70

Шайба

Заводской номер: 01602-21030 Количество на модель: 3
01602-21030
3
71

Номер детали на чертеже:

71

Болт

Заводской номер: 01016-51270 Количество на модель: 6
01016-51270
6
72

Номер детали на чертеже:

72

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 12
01602-21236
12
73

Номер детали на чертеже:

73

Connector

Заводской номер: 154-03A-00003 Количество на модель: 1
154-03A-00003
1
