  6. ELECTRICAL SYSTEM (1/2) (FOR ENGINE NT855) (SD22, SD22D, SD22E, SD22S)

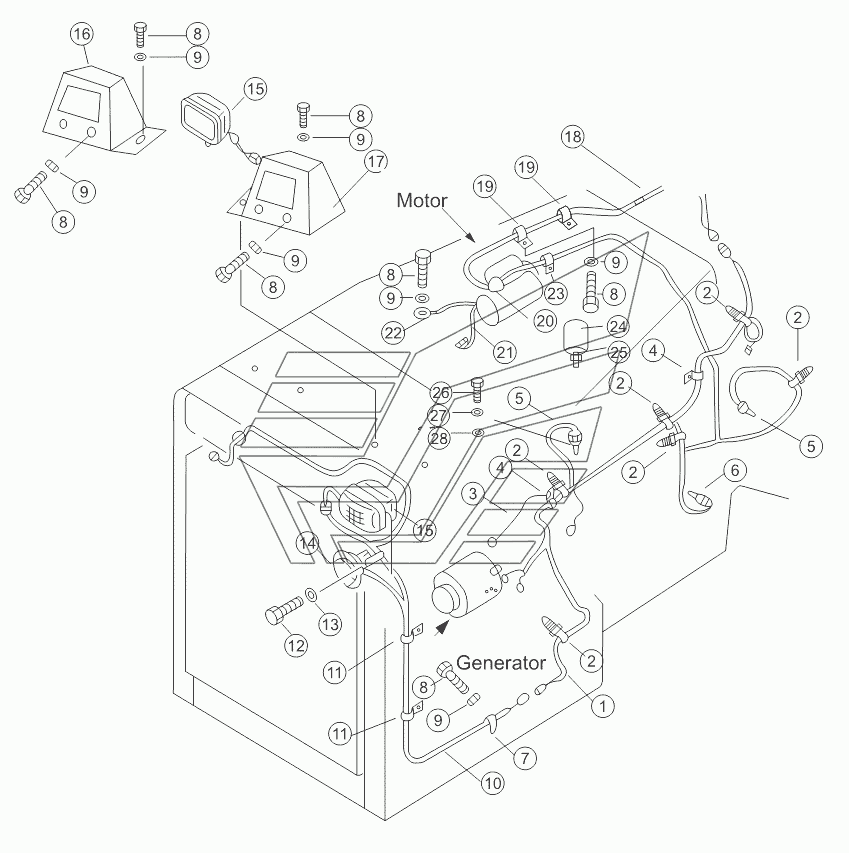

ELECTRICAL SYSTEM (1/2) (FOR ENGINE NT855) (SD22, SD22D, SD22E, SD22S) SD22 (вариант). Каталог 2013г.

RIPPER SD22 (вариант) ELECTRICAL SYSTEM (1/2) (FOR ENGINE NT855) (SD22R) SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Wiring harness

Заводской номер: 23Y-07B-04000 Количество на модель: 1
23Y-07B-04000
1
2

Номер детали на чертеже:

2

Hoop

Заводской номер: 08034-20519 Количество на модель: 6
08034-20519
6
3

Номер детали на чертеже:

3

Ground wire

Заводской номер: 23Y-07B-06000 Количество на модель: 1
23Y-07B-06000
1
4

Номер детали на чертеже:

4

Clip

Заводской номер: 08035-12010 Количество на модель: 2
08035-12010
2
5

Номер детали на чертеже:

5

Oil temperature sensor

Заводской номер: D2320-15000 Количество на модель: 2
D2320-15000
2
6

Номер детали на чертеже:

6

Pressure sensor

Заводской номер: D2300-00700 Количество на модель: 1
D2300-00700
1
7

Номер детали на чертеже:

7

Clip

Заводской номер: 08035-11010 Количество на модель: 1
08035-11010
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-51016 Количество на модель: 10
01010-51016
10
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01643-31032 Количество на модель: 10
01643-31032
10
10

Номер детали на чертеже:

10

Wiring harness

Заводской номер: 23Y-07B-07000 Количество на модель: 1
23Y-07B-07000
1
11

Номер детали на чертеже:

11

Clip

Заводской номер: 08035-11014 Количество на модель: 2
08035-11014
2
12

Номер детали на чертеже:

12

Болт

Заводской номер: 01010-50814 Количество на модель: 1
01010-50814
1
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 01643-30823 Количество на модель: 1
01643-30823
1
14

Номер детали на чертеже:

14

Клаксон

Заводской номер: D2711-10500 Количество на модель: 1
D2711-10500
1
15

Номер детали на чертеже:

15

Lamp

Заводской номер: D2401-07040 Количество на модель: 2
D2401-07040
2
16

Номер детали на чертеже:

16

Cover

Заводской номер: 23Y-07B-13000 Количество на модель: 1
23Y-07B-13000
1
17

Номер детали на чертеже:

17

Cover

Заводской номер: 23Y-07B-12000 Количество на модель: 1
23Y-07B-12000
1
18

Номер детали на чертеже:

18

Cable

Заводской номер: 23Y-07B-01000 Количество на модель: 1
23Y-07B-01000
1
19

Номер детали на чертеже:

19

Clip

Заводской номер: 08035-12510 Количество на модель: 2
08035-12510
2
20

Номер детали на чертеже:

20

Cover

Заводской номер: 08038-00035 Количество на модель: 1
08038-00035
1
21

Номер детали на чертеже:

21

Wire, earth

Заводской номер: 23Y-07B-08000 Количество на модель: 1
23Y-07B-08000
1
22

Номер детали на чертеже:

22

Ground wire

Заводской номер: 23Y-07B-23000 Количество на модель: 1
23Y-07B-23000
1
23

Номер детали на чертеже:

23

Clip

Заводской номер: 08035-12014 Количество на модель: 1
08035-12014
1
24

Номер детали на чертеже:

24

Индикатор воздушного фильтра

Заводской номер: D2160-00800 Количество на модель: 1
D2160-00800
1
25

Номер детали на чертеже:

25

Joint

Заводской номер: 23Y-07E-00003 Количество на модель: 1
23Y-07E-00003
1
26

Номер детали на чертеже:

26

Nipple

Заводской номер: 16Y-07C-00003 Количество на модель: 2
16Y-07C-00003
2
27

Номер детали на чертеже:

27

Washer

Заводской номер: 16Y-07C-00004 Количество на модель: 2
16Y-07C-00004
2
28

Номер детали на чертеже:

28

Washer

Заводской номер: 16Y-07C-00005 Количество на модель: 2
16Y-07C-00005
2
RIPPER SD22 (вариант) ELECTRICAL SYSTEM (1/2) (FOR ENGINE NT855) (SD22R) SD22 (вариант)
