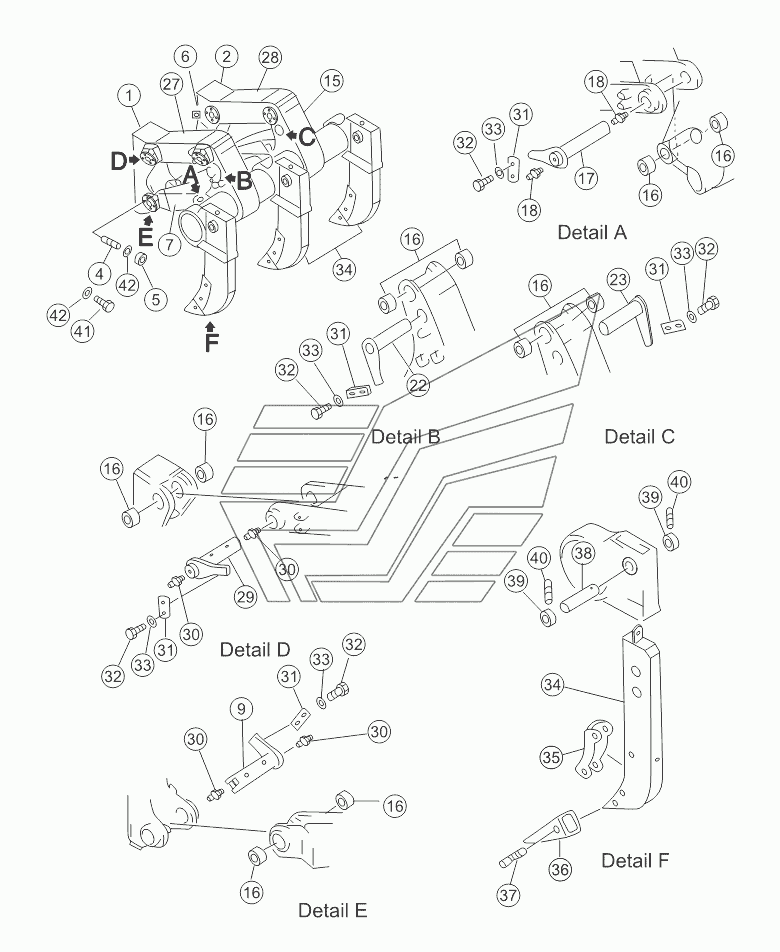

RIPPER ASS'Y SD22 (вариант). Каталог 2013г.

SCRAPER SD22 (вариант) RIPPER SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Держатель

Заводской номер: 154-78-14154 Количество на модель: 1
154-78-14154
1
2

Номер детали на чертеже:

2

Держатель

Заводской номер: 154-78-14164 Количество на модель: 1
154-78-14164
1
4

Номер детали на чертеже:

4

Двойной болт

Заводской номер: 154-78-14281 Количество на модель: 4
154-78-14281
4
5

Номер детали на чертеже:

5

Гайка

Заводской номер: 01580-03326 Количество на модель: 4
01580-03326
4
6

Номер детали на чертеже:

6

Заглушка

Заводской номер: 07049-01620 Количество на модель: 4
07049-01620
4
7

Номер детали на чертеже:

7

Шарнир

Заводской номер: 154-78-14126 Количество на модель: 1
154-78-14126
1
9

Номер детали на чертеже:

9

Палец

Заводской номер: 154-78-14173 Количество на модель: 2
154-78-14173
2
15

Номер детали на чертеже:

15

Поперечное крепление

Заводской номер: 154-78-14117 Количество на модель: 1
154-78-14117
1
16

Номер детали на чертеже:

16

Втулка

Заводской номер: 154-78-14223 Количество на модель: 16
154-78-14223
16
17

Номер детали на чертеже:

17

Палец

Заводской номер: 154-78-14191 Количество на модель: 2
154-78-14191
2
18

Номер детали на чертеже:

18

Масленка

Заводской номер: 07020-00000 Количество на модель: 4
07020-00000
4
22

Номер детали на чертеже:

22

Палец

Заводской номер: 154-78-14210 Количество на модель: 1
154-78-14210
1
23

Номер детали на чертеже:

23

Pin

Заводской номер: 154-78-15160 Количество на модель: 1
154-78-15160
1
27

Номер детали на чертеже:

27

Соединительная штанга

Заводской номер: 154-78-14133 Количество на модель: 1
154-78-14133
1
28

Номер детали на чертеже:

28

Соединительная штанга

Заводской номер: 154-78-14143 Количество на модель: 1
154-78-14143
1
29

Номер детали на чертеже:

29

Палец

Заводской номер: 154-78-14182 Количество на модель: 4
154-78-14182
4
30

Номер детали на чертеже:

30

Масленка

Заводской номер: 07020-01021 Количество на модель: 18
07020-01021
18
31

Номер детали на чертеже:

31

Пластина

Заводской номер: 154-78-14290 Количество на модель: 10
154-78-14290
10
32

Номер детали на чертеже:

32

Болт

Заводской номер: 01010-51845 Количество на модель: 20
01010-51845
20
33

Номер детали на чертеже:

33

Шайба

Заводской номер: 01643-31845 Количество на модель: 20
01643-31845
20
34

Номер детали на чертеже:

34

Ripper shank

Заводской номер: 154-78-14348 Количество на модель: 3
154-78-14348
3
35

Номер детали на чертеже:

35

Защитная пластина

Заводской номер: 154-78-31330 Количество на модель: 3
154-78-31330
3
36

Номер детали на чертеже:

36

Острие зубца

Заводской номер: 175-78-31230 Количество на модель: 3
175-78-31230
3
37

Номер детали на чертеже:

37

Распорная втулка

Заводской номер: 09244-02508 Количество на модель: 9
09244-02508
9
38

Номер детали на чертеже:

38

Штифт

Заводской номер: 154-78-32430 Количество на модель: 3
154-78-32430
3
39

Номер детали на чертеже:

39

Кольцо

Заводской номер: 154-78-32440 Количество на модель: 6
154-78-32440
6
40

Номер детали на чертеже:

40

Штифт

Заводской номер: 09244-02489 Количество на модель: 6
09244-02489
6
41

Номер детали на чертеже:

41

Болт

Заводской номер: 01018-33390 Количество на модель: 8
01018-33390
8
42

Номер детали на чертеже:

42

Шайба

Заводской номер: 01643-33380 Количество на модель: 12
01643-33380
12
