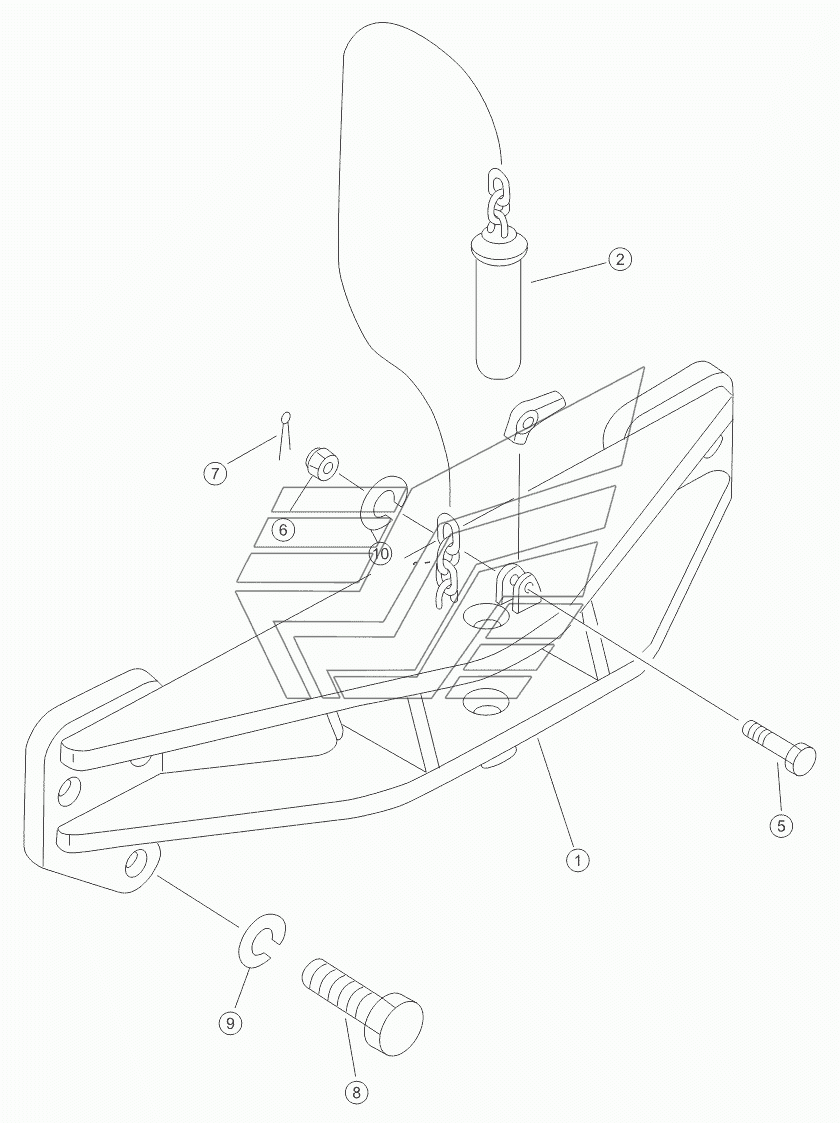

TRACTION FRAME SD22 (вариант). Каталог 2013г.

C-FRAME SD22 (вариант) SCRAPER SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Тяговый стержень

Заводской номер: 158-32-01000 Количество на модель: 1
158-32-01000
1
1

Номер детали на чертеже:

1

Traction frame

Заводской номер: 23Y-32-01000 Количество на модель: 1
23Y-32-01000
1
2

Номер детали на чертеже:

2

Pin ass'y

Заводской номер: 158-32-02000 Количество на модель: 1
158-32-02000
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01052-51265 Количество на модель: 1
01052-51265
1
6

Номер детали на чертеже:

6

Гайка

Заводской номер: 01593-31210 Количество на модель: 1
01593-31210
1
7

Номер детали на чертеже:

7

Разводной шплинт

Заводской номер: 04050-13020 Количество на модель: 1
04050-13020
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-83380 Количество на модель: 8
01010-83380
8
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01643-33380 Количество на модель: 8
01643-33380
8
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
