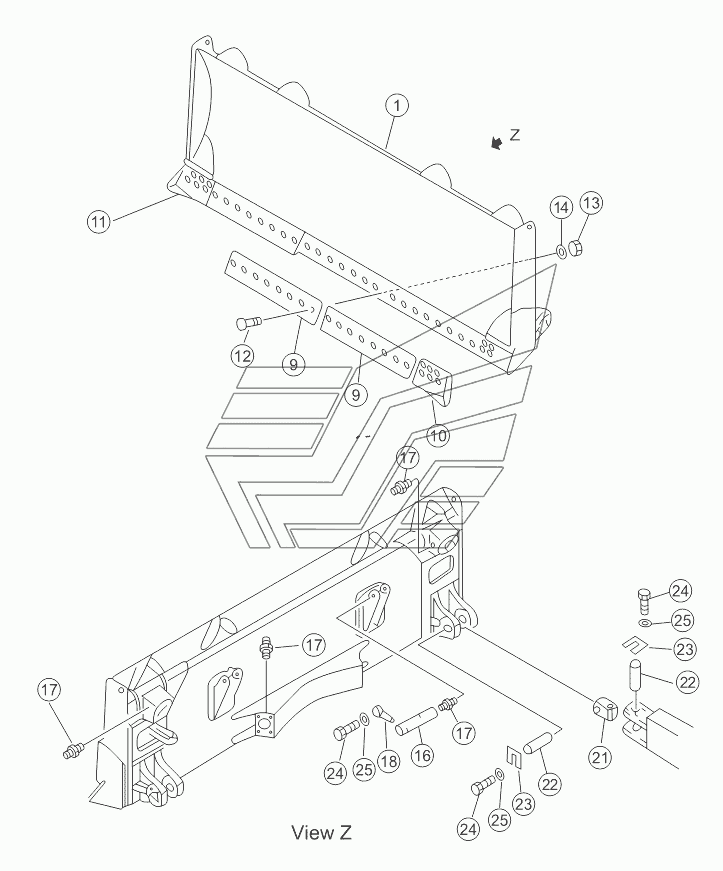

STRAIGHT TILT BLADE SD22 (вариант). Каталог 2013г.

STRAIGHT TILT BLADE SD22 (вариант) BLADE SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Отвал

Заводской номер: 158-71-01000 Количество на модель: 1
158-71-01000
1
9

Номер детали на чертеже:

9

Режущая пластина

Заводской номер: 154-70-11314 Количество на модель: 3
154-70-11314
3
10

Номер детали на чертеже:

10

Левый резец

Заводской номер: 150-70-21356 Количество на модель: 1
150-70-21356
1
11

Номер детали на чертеже:

11

Правый резец

Заводской номер: 150-70-21346 Количество на модель: 1
150-70-21346
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: 154-70-11143 Количество на модель: 36
154-70-11143
36
13

Номер детали на чертеже:

13

Гайка

Заводской номер: 154-70-22270 Количество на модель: 36
154-70-22270
36
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 01643-31845 Количество на модель: 36
01643-31845
36
16

Номер детали на чертеже:

16

Вал

Заводской номер: 154-71-22511 Количество на модель: 2
154-71-22511
2
17

Номер детали на чертеже:

17

Масленка

Заводской номер: 07020-01021 Количество на модель: 4
07020-01021
4
18

Номер детали на чертеже:

18

Штифт

Заводской номер: 195-71-11520 Количество на модель: 2
195-71-11520
2
21

Номер детали на чертеже:

21

Штуцерный угольник

Заводской номер: 154-71-22261 Количество на модель: 2
154-71-22261
2
22

Номер детали на чертеже:

22

Штифт

Заводской номер: 154-71-22470 Количество на модель: 4
154-71-22470
4
23

Номер детали на чертеже:

23

Замковая прокладка

Заводской номер: 175-71-21330 Количество на модель: 4
175-71-21330
4
24

Номер детали на чертеже:

24

Болт

Заводской номер: 01010-51435 Количество на модель: 18
01010-51435
18
25

Номер детали на чертеже:

25

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 18
01643-31445
18
STRAIGHT TILT BLADE SD22 (вариант) BLADE SD22 (вариант)
