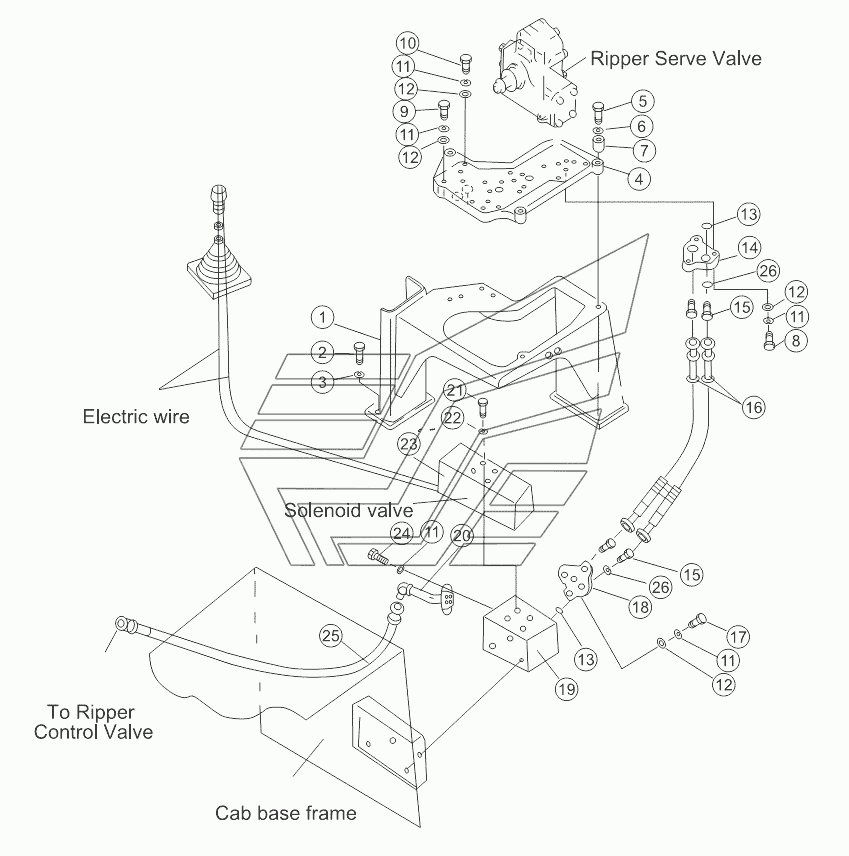

SINGLE GROUSER HYDRAULIC PIPING (1/5) SD22 (вариант). Каталог 2013г.

RIPPER LIFT CYLINDER (SD22,SD22E,SD22D) SD22 (вариант) SINGLE GROUSER HYDRAULIC PIPING (2/5) SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Держатель

Заводской номер: 23Y-86B-05000 Количество на модель: 1
23Y-86B-05000
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 01010-51645 Количество на модель: 6
01010-51645
6
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 01643-31645 Количество на модель: 6
01643-31645
6
4

Номер детали на чертеже:

4

Гнездо клапана

Заводской номер: 195-61-21230 Количество на модель: 1
195-61-21230
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-51480 Количество на модель: 3
01010-51480
3
6

Номер детали на чертеже:

6

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 3
01643-31445
3
7

Номер детали на чертеже:

7

Зажим

Заводской номер: 198-21-12240 Количество на модель: 3
198-21-12240
3
8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-51030 Количество на модель: 6
01010-51030
6
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01011-51045 Количество на модель: 1
01011-51045
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01010-51040 Количество на модель: 2
01010-51040
2
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 01602-21030 Количество на модель: 11
01602-21030
11
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01643-31032 Количество на модель: 3
01643-31032
3
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 07000-13022 Количество на модель: 5
07000-13022
5
14

Номер детали на чертеже:

14

flange

Заводской номер: 23Y-89B-00002 Количество на модель: 1
23Y-89B-00002
1
15

Номер детали на чертеже:

15

Штуцер

Заводской номер: 07230-20210 Количество на модель: 4
07230-20210
4
16

Номер детали на чертеже:

16

Рукав

Заводской номер: 07102-20204 Количество на модель: 2
07102-20204
2
17

Номер детали на чертеже:

17

Болт

Заводской номер: 01011-51005 Количество на модель: 3
01011-51005
3
18

Номер детали на чертеже:

18

flange

Заводской номер: 23Y-89B-00001 Количество на модель: 1
23Y-89B-00001
1
19

Номер детали на чертеже:

19

Гнездо клапана

Заводской номер: 171-86-04000 Количество на модель: 1
171-86-04000
1
20

Номер детали на чертеже:

20

Штуцер

Заводской номер: 23Y-89-12100 Количество на модель: 1
23Y-89-12100
1
21

Номер детали на чертеже:

21

Screw

Заводской номер: 01252-70640 Количество на модель: 4
01252-70640
4
22

Номер детали на чертеже:

22

Рессорная шайба

Заводской номер: 01602-20619 Количество на модель: 4
01602-20619
4
23

Номер детали на чертеже:

23

Электромагнитный клапан

Заводской номер: 171-86-05000 Количество на модель: 1
171-86-05000
1
24

Номер детали на чертеже:

24

Болт

Заводской номер: 01010-51025 Количество на модель: 2
01010-51025
2
25

Номер детали на чертеже:

25

Hose

Заводской номер: 07102-20306 Количество на модель: 1
07102-20306
1
26

Номер детали на чертеже:

26

Герметичная шайба

Заводской номер: 07005-01412 Количество на модель: 4
07005-01412
4
