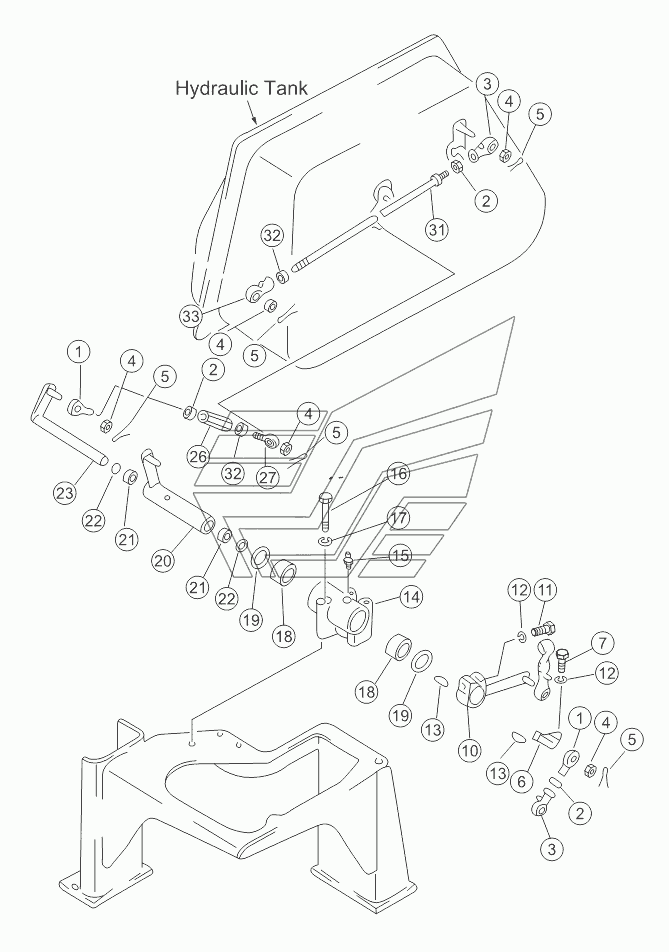

LIFT AND RIPPER CONTROL LINKAGE SD22 (вариант). Каталог 2013г.

RIPPER CONTROL LEVER SD22 (вариант) RIPPER CONTROL LEVER SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Наконечник

Заводской номер: 04252-01269 Количество на модель: 2
04252-01269
2
2

Номер детали на чертеже:

2

Гайка

Заводской номер: 01582-01210 Количество на модель: 3
01582-01210
3
3

Номер детали на чертеже:

3

Наконечник

Заводской номер: 04250-51265 Количество на модель: 2
04250-51265
2
4

Номер детали на чертеже:

4

Гайка

Заводской номер: 01593-31210 Количество на модель: 6
01593-31210
6
5

Номер детали на чертеже:

5

Разводной шплинт

Заводской номер: 04050-13020 Количество на модель: 6
04050-13020
6
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: 154-61-16730 Количество на модель: 1
154-61-16730
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-50830 Количество на модель: 1
01010-50830
1
10

Номер детали на чертеже:

10

Рычаг

Заводской номер: 154-61-16750 Количество на модель: 1
154-61-16750
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-50850 Количество на модель: 1
01010-50850
1
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01602-20825 Количество на модель: 2
01602-20825
2
13

Номер детали на чертеже:

13

Стопор

Заводской номер: 04010-00519 Количество на модель: 2
04010-00519
2
14

Номер детали на чертеже:

14

Держатель

Заводской номер: 154-61-16660 Количество на модель: 1
154-61-16660
1
15

Номер детали на чертеже:

15

Масленка

Заводской номер: 07020-01021 Количество на модель: 1
07020-01021
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01011-51010 Количество на модель: 3
01011-51010
3
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 01602-21030 Количество на модель: 3
01602-21030
3
18

Номер детали на чертеже:

18

Bearing

Заводской номер: GB290-HK4520 Количество на модель: 2
GB290-HK4520
2
19

Номер детали на чертеже:

19

Dust ring

Заводской номер: 06122-04504 Количество на модель: 2
06122-04504
2
20

Номер детали на чертеже:

20

Рычаг

Заводской номер: 154-61-16760 Количество на модель: 1
154-61-16760
1
21

Номер детали на чертеже:

21

Игольчатый подшипник

Заводской номер: GB290-HK2016 Количество на модель: 2
GB290-HK2016
2
22

Номер детали на чертеже:

22

Защитное кольцо подшипника

Заводской номер: 06122-02004 Количество на модель: 2
06122-02004
2
23

Номер детали на чертеже:

23

Рычаг

Заводской номер: 154-61-16740 Количество на модель: 1
154-61-16740
1
26

Номер детали на чертеже:

26

Винт

Заводской номер: 23Y-86B-00001 Количество на модель: 1
23Y-86B-00001
1
27

Номер детали на чертеже:

27

Наконечник

Заводской номер: 04252-11269 Количество на модель: 1
04252-11269
1
31

Номер детали на чертеже:

31

Шток

Заводской номер: 04248-31240 Количество на модель: 1
04248-31240
1
32

Номер детали на чертеже:

32

Гайка

Заводской номер: 01508-41207 Количество на модель: 2
01508-41207
2
33

Номер детали на чертеже:

33

Наконечник

Заводской номер: 04250-71265 Количество на модель: 1
04250-71265
1
