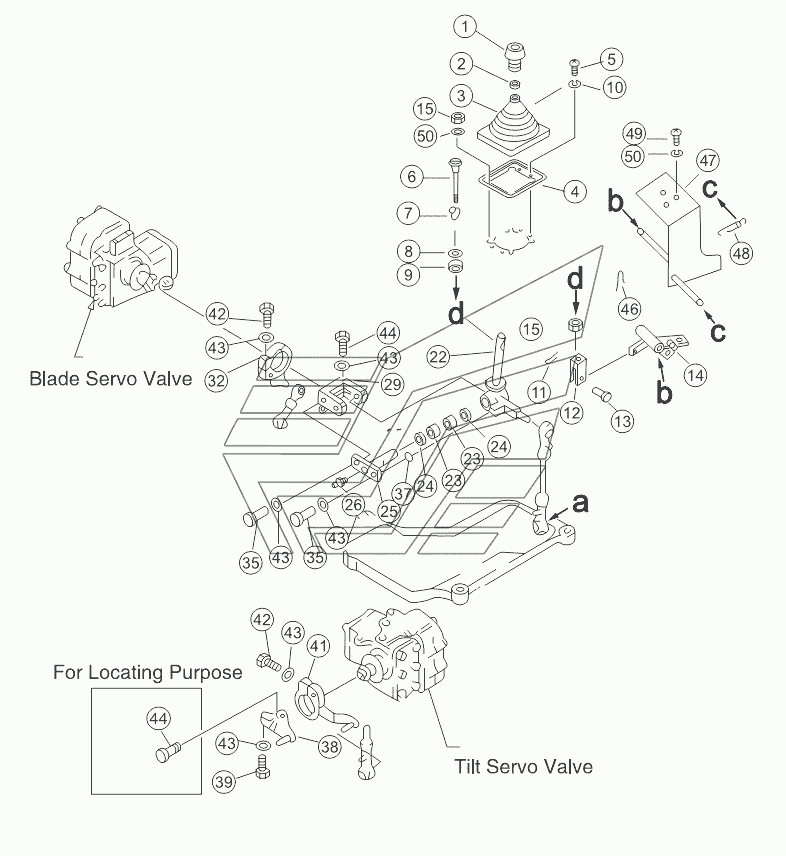

BLADE CONTROL LEVER SD22 (вариант). Каталог 2013г.

SERVO VALVE SD22 (вариант) TILT CONTROL LINKAGE SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Knob

Заводской номер: 16Y-86C-11000 Количество на модель: 1
16Y-86C-11000
1
2

Номер детали на чертеже:

2

Гайка

Заводской номер: 195-43-44220 Количество на модель: 1
195-43-44220
1
3

Номер детали на чертеже:

3

Защитная камера

Заводской номер: 195-61-45140 Количество на модель: 1
195-61-45140
1
4

Номер детали на чертеже:

4

Seat

Заводской номер: 23Y-86B-00002 Количество на модель: 1
23Y-86B-00002
1
5

Номер детали на чертеже:

5

Гайка

Заводской номер: 01220-40508 Количество на модель: 4
01220-40508
4
6

Номер детали на чертеже:

6

Button

Заводской номер: 23Y-86B-02000 Количество на модель: 1
23Y-86B-02000
1
7

Номер детали на чертеже:

7

Гайка

Заводской номер: 175-61-31750 Количество на модель: 1
175-61-31750
1
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 01640-22232 Количество на модель: 1
01640-22232
1
9

Номер детали на чертеже:

9

Гайка

Заводской номер: 195-61-45230 Количество на модель: 1
195-61-45230
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01601-20513 Количество на модель: 4
01601-20513
4
11

Номер детали на чертеже:

11

Разводной шплинт

Заводской номер: 04050-13018 Количество на модель: 1
04050-13018
1
12

Номер детали на чертеже:

12

Вилка

Заводской номер: 04211-20844 Количество на модель: 1
04211-20844
1
13

Номер детали на чертеже:

13

Палец

Заводской номер: 04205-10822 Количество на модель: 1
04205-10822
1
14

Номер детали на чертеже:

14

Rock arm

Заводской номер: 23Y-86B-04000 Количество на модель: 1
23Y-86B-04000
1
15

Номер детали на чертеже:

15

Гайка

Заводской номер: 01580-10806 Количество на модель: 2
01580-10806
2
22

Номер детали на чертеже:

22

Control lever

Заводской номер: 23Y-86B-01000 Количество на модель: 1
23Y-86B-01000
1
23

Номер детали на чертеже:

23

Игольчатый подшипник

Заводской номер: GB290-HK2016 Количество на модель: 2
GB290-HK2016
2
24

Номер детали на чертеже:

24

Защитное кольцо подшипника

Заводской номер: 06122-02004 Количество на модель: 2
06122-02004
2
25

Номер детали на чертеже:

25

Вал

Заводской номер: 154-61-16471 Количество на модель: 1
154-61-16471
1
26

Номер детали на чертеже:

26

Масленка

Заводской номер: 07020-01021 Количество на модель: 1
07020-01021
1
29

Номер детали на чертеже:

29

Bracket

Заводской номер: 154-61-16441 Количество на модель: 1
154-61-16441
1
32

Номер детали на чертеже:

32

Рычаг

Заводской номер: 154-61-16481 Количество на модель: 1
154-61-16481
1
35

Номер детали на чертеже:

35

Болт

Заводской номер: 01010-50820 Количество на модель: 2
01010-50820
2
38

Номер детали на чертеже:

38

Рычаг

Заводской номер: 154-61-16611 Количество на модель: 1
154-61-16611
1
39

Номер детали на чертеже:

39

Болт

Заводской номер: 01010-50830 Количество на модель: 1
01010-50830
1
41

Номер детали на чертеже:

41

Рычаг

Заводской номер: 154-61-16621 Количество на модель: 1
154-61-16621
1
42

Номер детали на чертеже:

42

Болт

Заводской номер: 01010-50840 Количество на модель: 2
01010-50840
2
43

Номер детали на чертеже:

43

Шайба

Заводской номер: 01602-20825 Количество на модель: 6
01602-20825
6
44

Номер детали на чертеже:

44

Болт

Заводской номер: 01010-50835 Количество на модель: 3
01010-50835
3
46

Номер детали на чертеже:

46

Разводной штифт 2х16

Заводской номер: 04050-12016 Количество на модель: 1
04050-12016
1
47

Номер детали на чертеже:

47

Bracket

Заводской номер: 23Y-86B-03000 Количество на модель: 1
23Y-86B-03000
1
48

Номер детали на чертеже:

48

Рессора

Заводской номер: 195-61-45290 Количество на модель: 1
195-61-45290
1
49

Номер детали на чертеже:

49

Болт

Заводской номер: 01010-50816 Количество на модель: 3
01010-50816
3
50

Номер детали на чертеже:

50

Шайба

Заводской номер: 01643-30823 Количество на модель: 5
01643-30823
5
