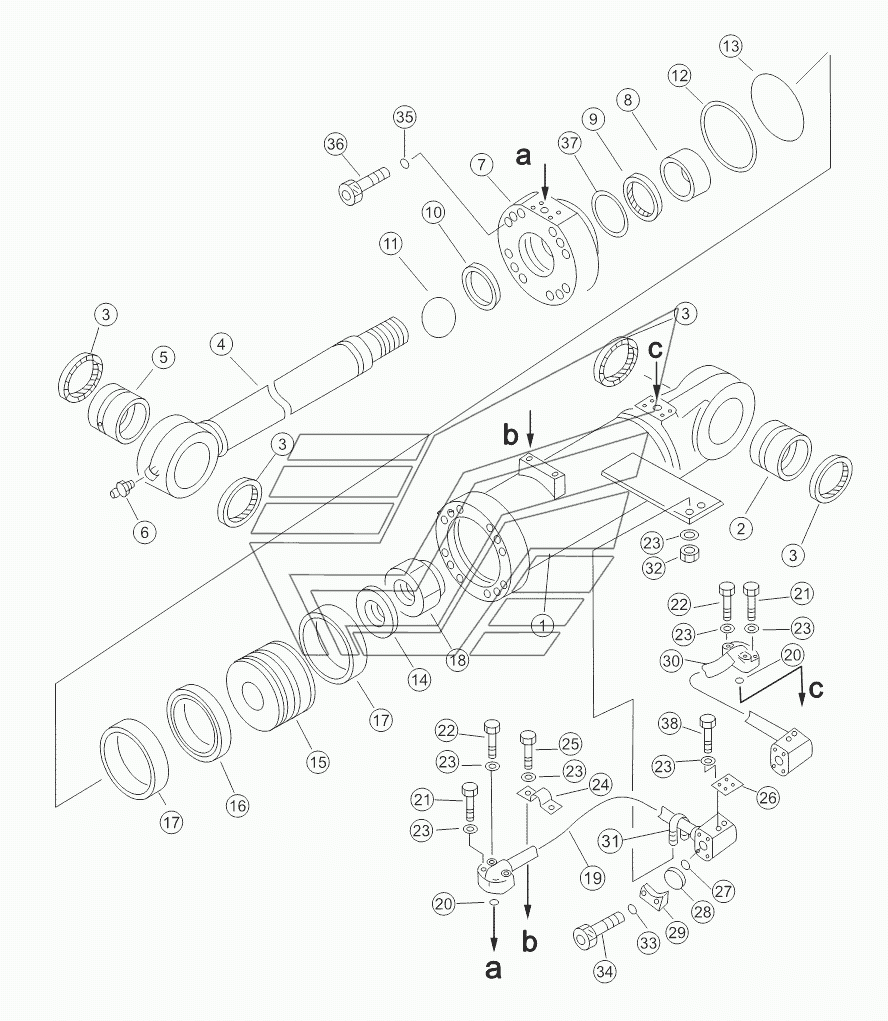

RIPPER CYLINDER SD22 (вариант). Каталог 2013г.

RIPPER PIPING SD22 (вариант) SERVO VALVE SD22 (вариант)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

25

26

27

28

29

30

30

31

32

33

34

35

36

37

38

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Герметик

Заводской номер: 23Y-64B-01100 Количество на модель: 1

23Y-64B-01100

1

2

Номер детали на чертеже:

2

Втулка

Заводской номер: 154-63-42320 Количество на модель: 1

154-63-42320

1

3

Номер детали на чертеже:

3

Пылеулавливающее кольцо

Заводской номер: 07145-00075 Количество на модель: 4

07145-00075

4

4

Номер детали на чертеже:

4

Поршневой шток

Заводской номер: 23Y-64B-01200 Количество на модель: 1

23Y-64B-01200

1

5

Номер детали на чертеже:

5

Втулка

Заводской номер: 154-63-42420 Количество на модель: 1

154-63-42420

1

6

Номер детали на чертеже:

6

Масленка

Заводской номер: 07020-01021 Количество на модель: 1

07020-01021

1

7

Номер детали на чертеже:

7

Направляющее кольцо

Заводской номер: 23Y-64B-01003 Количество на модель: 1

23Y-64B-01003

1

8

Номер детали на чертеже:

8

Guide ring

Заводской номер: 23Y-62B-01003 Количество на модель: 1

23Y-62B-01003

1

9

Номер детали на чертеже:

9

Step seal

Заводской номер: 23Y-62B-01100 Количество на модель: 1

23Y-62B-01100

1

10

Номер детали на чертеже:

10

Dust ring

Заводской номер: 23Y-62B-01001 Количество на модель: 1

23Y-62B-01001

1

11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 07000-12070 Количество на модель: 1

07000-12070

1

12

Номер детали на чертеже:

12

Защитное кольцо

Заводской номер: 07146-02146 Количество на модель: 1

07146-02146

1

13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 07000-12145 Количество на модель: 1

07000-12145

1

14

Номер детали на чертеже:

14

Шайба

Заводской номер: 144-63-42170 Количество на модель: 1

144-63-42170

1

15

Номер детали на чертеже:

15

Поршень

Заводской номер: 23Y-64B-01001 Количество на модель: 1

23Y-64B-01001

1

16

Номер детали на чертеже:

16

Кольцо

Заводской номер: 23Y-64B-01300 Количество на модель: 1

23Y-64B-01300

1

17

Номер детали на чертеже:

17

Опорное кольцо

Заводской номер: 23Y-64B-01002 Количество на модель: 2

23Y-64B-01002

2

18

Номер детали на чертеже:

18

Гайка

Заводской номер: 144-63-42182 Количество на модель: 1

144-63-42182

1

19

Номер детали на чертеже:

19

Труба

Заводской номер: 154-63-42780 Количество на модель: 1

154-63-42780

1

19

Номер детали на чертеже:

19

Hose

Заводской номер: 154-63-42880 Количество на модель: 1

154-63-42880

1

20

Номер детали на чертеже:

20

Кольцо

Заводской номер: 07000-13035 Количество на модель: 1

07000-13035

1

21

Номер детали на чертеже:

21

Болт

Заводской номер: 01010-51050 Количество на модель: 4

01010-51050

4

22

Номер детали на чертеже:

22

Болт

Заводской номер: 01010-51055 Количество на модель: 4

01010-51055

4

23

Номер детали на чертеже:

23

Шайба

Заводской номер: 01643-31032 Количество на модель: 16

01643-31032

16

24

Номер детали на чертеже:

24

Вкладыш

Заводской номер: 154-63-42870 Количество на модель: 1

154-63-42870

1

25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-51040 Количество на модель: 2

01010-51040

2

26

Номер детали на чертеже:

26

Пластина

Заводской номер: 154-63-42770 Количество на модель: 1

154-63-42770

1

27

Номер детали на чертеже:

27

Кольцо

Заводской номер: 07000-13025 Количество на модель: 2

07000-13025

2

28

Номер детали на чертеже:

28

Пылезащитная крышка

Заводской номер: 07378-10600 Количество на модель: 2

07378-10600

2

29

Номер детали на чертеже:

29

Фланец

Заводской номер: 07371-30638 Количество на модель: 4

07371-30638

4

30

Номер детали на чертеже:

30

Hose

Заводской номер: 154-63-42891 Количество на модель: 1

154-63-42891

1

30

Номер детали на чертеже:

30

Труба

Заводской номер: 154-63-42791 Количество на модель: 1

154-63-42791

1

31

Номер детали на чертеже:

31

Зажим трубы

Заводской номер: 07283-23450 Количество на модель: 1

07283-23450

1

32

Номер детали на чертеже:

32

Гайка

Заводской номер: 01599-01011 Количество на модель: 2

01599-01011

2

33

Номер детали на чертеже:

33

Шайба

Заводской номер: 01643-30823 Количество на модель: 8

01643-30823

8

34

Номер детали на чертеже:

34

Болт

Заводской номер: 01010-50830 Количество на модель: 8

01010-50830

8

35

Номер детали на чертеже:

35

Шайба

Заводской номер: 01643-31645 Количество на модель: 12

01643-31645

12

36

Номер детали на чертеже:

36

Screw

Заводской номер: 01252-71680 Количество на модель: 12

01252-71680

12

37

Номер детали на чертеже:

37

Кольцо KY

Заводской номер: 23Y-62B-01002 Количество на модель: 1

23Y-62B-01002

1

38

Номер детали на чертеже:

38

Болт

Заводской номер: 01010-51025 Количество на модель: 4

01010-51025

4
