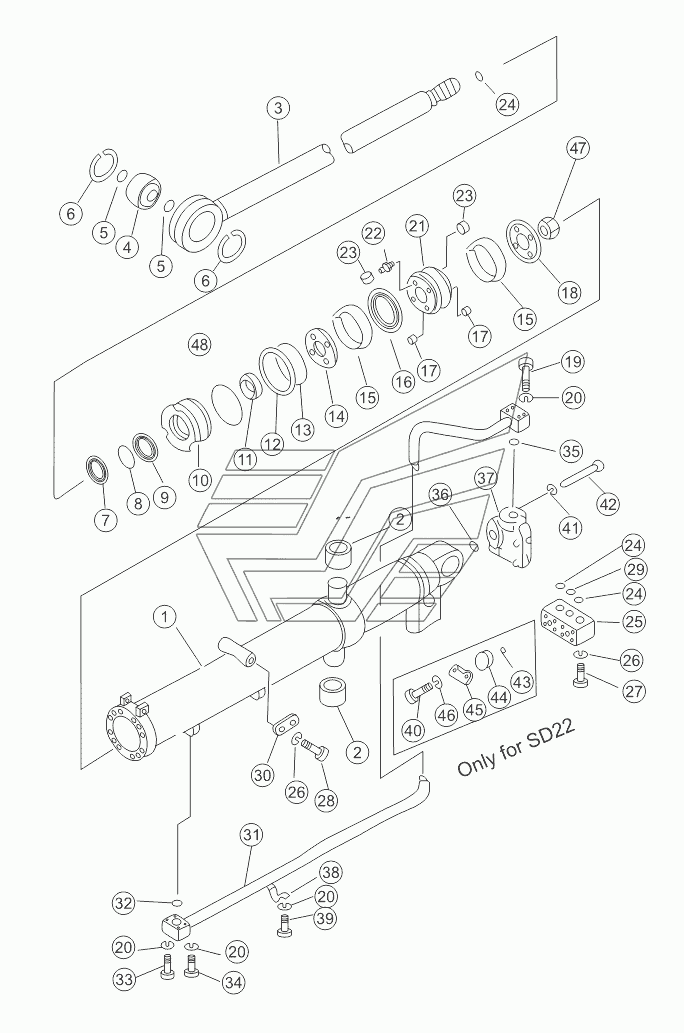

BLADE LIFT CYLINDER (1/2) SD22 (вариант). Каталог 2013г.

RIPPER CONTROL VALVE (2/2) SD22 (вариант) BLADE LIFT CYLINDER (2/2) SD22 (вариант)

Вид отображения:

Детали справа

По ширине экрана

158-62-01000

158-62-02000

23Y-62B-01000

23Y-62B-02000

23Y-65E-A0000

23Y-66E-A0000

1

1

1

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

26

27

28

29

30

30

31

31

31

31

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Гидроцилиндр

Заводской номер: 158-62-01000 Количество на модель: 1

158-62-01000

1

Номер детали на чертеже:

Blade oil cylinder ass'y

Заводской номер: 158-62-02000 Количество на модель: 1

158-62-02000

1

Номер детали на чертеже:

Blade oil cylinder ass'y

Заводской номер: 23Y-62B-01000 Количество на модель: 1

23Y-62B-01000

1

Номер детали на чертеже:

Blade oil cylinder ass'y

Заводской номер: 23Y-62B-02000 Количество на модель: 1

23Y-62B-02000

1

Номер детали на чертеже:

Blade oil cylinder ass'y

Заводской номер: 23Y-65E-A0000 Количество на модель: 1

23Y-65E-A0000

1

Номер детали на чертеже:

Blade oil cylinder ass'y

Заводской номер: 23Y-66E-A0000 Количество на модель: 1

23Y-66E-A0000

1

1

Номер детали на чертеже:

1

Корпус цилиндра

Заводской номер: 158-62-01100 Количество на модель: 1

158-62-01100

1

1

Номер детали на чертеже:

1

Cylinder body

Заводской номер: 158-62-02100 Количество на модель: 1

158-62-02100

1

1

Номер детали на чертеже:

1

Cylinder body

Заводской номер: 23Y-62B-01200 Количество на модель: 2

23Y-62B-01200

2

1

Номер детали на чертеже:

1

Cylinder body

Заводской номер: 23Y-65E-03000 Количество на модель: 2

23Y-65E-03000

2

2

Номер детали на чертеже:

2

Втулка

Заводской номер: 154-63-12340 Количество на модель: 4

154-63-12340

4

3

Номер детали на чертеже:

3

Piston rod

Заводской номер: 23Y-62B-01300 Количество на модель: 2

23Y-62B-01300

2

3

Номер детали на чертеже:

3

Поршневой шток

Заводской номер: 158-62-01200 Количество на модель: 2

158-62-01200

2

4

Номер детали на чертеже:

4

Втулка

Заводской номер: 07137-04507 Количество на модель: 2

07137-04507

2

5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 07000-03045 Количество на модель: 4

07000-03045

4

6

Номер детали на чертеже:

6

Упорное кольцо

Заводской номер: 04065-01030 Количество на модель: 4

04065-01030

4

7

Номер детали на чертеже:

7

Dust ring

Заводской номер: 23Y-62B-01001 Количество на модель: 2

23Y-62B-01001

2

8

Номер детали на чертеже:

8

Кольцо KY

Заводской номер: 23Y-62B-01002 Количество на модель: 2

23Y-62B-01002

2

9

Номер детали на чертеже:

9

Step seal

Заводской номер: 23Y-62B-01100 Количество на модель: 2

23Y-62B-01100

2

10

Номер детали на чертеже:

10

Cylinder head

Заводской номер: 23Y-62B-01006 Количество на модель: 2

23Y-62B-01006

2

11

Номер детали на чертеже:

11

Guide ring

Заводской номер: 23Y-62B-01003 Количество на модель: 2

23Y-62B-01003

2

12

Номер детали на чертеже:

12

Guard circle

Заводской номер: 07146-02116 Количество на модель: 2

07146-02116

2

13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 07000-12115 Количество на модель: 2

07000-12115

2

14

Номер детали на чертеже:

14

Fence

Заводской номер: 23Y-62B-01004 Количество на модель: 2

23Y-62B-01004

2

15

Номер детали на чертеже:

15

Support ring

Заводской номер: 23Y-62B-01005 Количество на модель: 4

23Y-62B-01005

4

16

Номер детали на чертеже:

16

Glyd ring

Заводской номер: 23Y-62B-01500 Количество на модель: 2

23Y-62B-01500

2

17

Номер детали на чертеже:

17

Штифт

Заводской номер: 130-63-12761 Количество на модель: 4

130-63-12761

4

18

Номер детали на чертеже:

18

Упорная пластина

Заводской номер: 707-40-12030 Количество на модель: 2

707-40-12030

2

19

Номер детали на чертеже:

19

Шайба

Заводской номер: 01010-51065 Количество на модель: 8

01010-51065

8

20

Номер детали на чертеже:

20

Шайба

Заводской номер: 01643-31032 Количество на модель: 20

01643-31032

20

21

Номер детали на чертеже:

21

Piston

Заводской номер: 23Y-62B-01401 Количество на модель: 2

23Y-62B-01401

2

22

Номер детали на чертеже:

22

Поршневой клапан

Заводской номер: 154-63-12471 Количество на модель: 8

154-63-12471

8

23

Номер детали на чертеже:

23

Гнездо клапана

Заводской номер: 154-63-12860 Количество на модель: 16

154-63-12860

16

24

Номер детали на чертеже:

24

Кольцо

Заводской номер: 07000-13038 Количество на модель: 6

07000-13038

6

25

Номер детали на чертеже:

25

Колено

Заводской номер: 154-63-12550 Количество на модель: 2

154-63-12550

2

25

Номер детали на чертеже:

25

Hose

Заводской номер: 158-62-01500 Количество на модель: 2

158-62-01500

2

26

Номер детали на чертеже:

26

Шайба

Заводской номер: 01643-31232 Количество на модель: 12

01643-31232

12

27

Номер детали на чертеже:

27

Болт

Заводской номер: 01010-51270 Количество на модель: 10

01010-51270

10

28

Номер детали на чертеже:

28

Болт

Заводской номер: 01010-51245 Количество на модель: 2

01010-51245

2

29

Номер детали на чертеже:

29

Кольцо

Заводской номер: 07000-13045 Количество на модель: 2

07000-13045

2

30

Номер детали на чертеже:

30

Соединительная пластина

Заводской номер: 154-61-11621 Количество на модель: 2

154-61-11621

2

30

Номер детали на чертеже:

30

Yoke plate

Заводской номер: 158-62-01400 Количество на модель: 2

158-62-01400

2

31

Номер детали на чертеже:

31

Hose

Заводской номер: 23Y-62B-01600 Количество на модель: 1

23Y-62B-01600

1

31

Номер детали на чертеже:

31

Hose

Заводской номер: 23Y-62B-02100 Количество на модель: 1

23Y-62B-02100

1

31

Номер детали на чертеже:

31

Труба

Заводской номер: 158-62-01300 Количество на модель: 1

158-62-01300

1

31

Номер детали на чертеже:

31

Hose

Заводской номер: 158-62-02200 Количество на модель: 1

158-62-02200

1

31

Номер детали на чертеже:

31

Hose

Заводской номер: 23Y-65E-04000 Количество на модель: 2

23Y-65E-04000

2

32

Номер детали на чертеже:

32

Кольцо

Заводской номер: 07000-13035 Количество на модель: 2

07000-13035

2

33

Номер детали на чертеже:

33

Болт

Заводской номер: 01010-51050 Количество на модель: 4

01010-51050

4

34

Номер детали на чертеже:

34

Болт

Заводской номер: 01010-51055 Количество на модель: 4

01010-51055

4

35

Номер детали на чертеже:

35

Кольцо

Заводской номер: 07000-13048 Количество на модель: 2

07000-13048

2

36

Номер детали на чертеже:

36

Кольцо

Заводской номер: 07000-12055 Количество на модель: 2

07000-12055

2

37

Номер детали на чертеже:

37

Гидроклапан

Заводской номер: 154-63-14001 Количество на модель: 2

154-63-14001

2

38

Номер детали на чертеже:

38

Clip

Заводской номер: 07282-13411 Количество на модель: 2

07282-13411

2

39

Номер детали на чертеже:

39

Болт

Заводской номер: 01010-51020 Количество на модель: 4

01010-51020

4

40

Номер детали на чертеже:

40

Болт

Заводской номер: 01010-50830 Количество на модель: 16

01010-50830

16

41

Номер детали на чертеже:

41

Шайба

Заводской номер: 01643-31645 Количество на модель: 4

01643-31645

4

42

Номер детали на чертеже:

42

Болт

Заводской номер: 01010-51615 Количество на модель: 4

01010-51615

4

43

Номер детали на чертеже:

43

Кольцо

Заводской номер: 07000-13025 Количество на модель: 4

07000-13025

4

44

Номер детали на чертеже:

44

Пылезащитная крышка

Заводской номер: 07378-10600 Количество на модель: 4

07378-10600

4

45

Номер детали на чертеже:

45

Фланец

Заводской номер: 07371-30638 Количество на модель: 8

07371-30638

8

46

Номер детали на чертеже:

46

Шайба

Заводской номер: 01643-30823 Количество на модель: 16

01643-30823

16

47

Номер детали на чертеже:

47

Гайка

Заводской номер: 07165-13941 Количество на модель: 2

07165-13941

2

48

Номер детали на чертеже:

48

Кольцо

Заводской номер: 07000-02120 Количество на модель: 2

07000-02120

2
