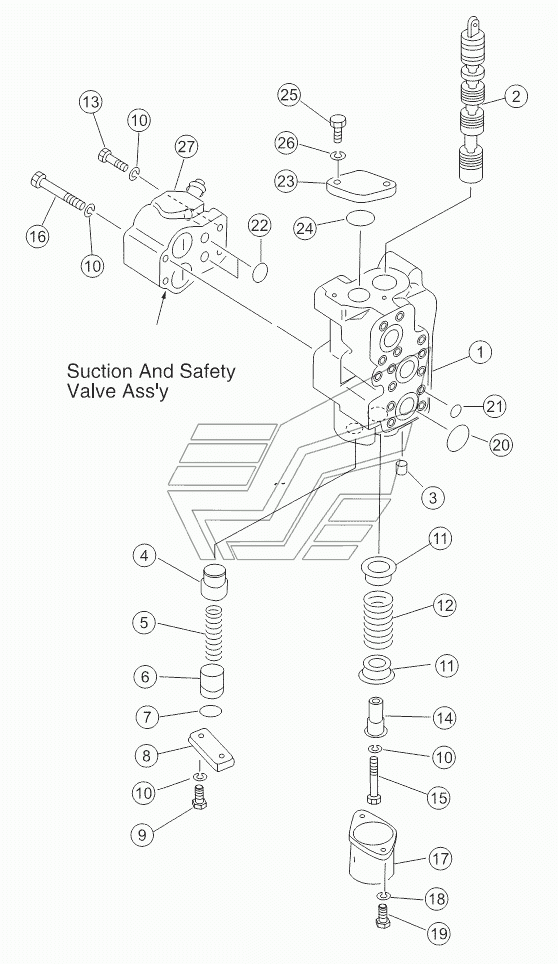

RIPPER CONTROL VALVE (1/2) SD22 (вариант). Каталог 2013г.

BLADE LIFT AND TILT CONTROL VALVE (2/2) SD22 (вариант) RIPPER CONTROL VALVE (2/2) SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Main valve ass'y

Заводской номер: 701-32-42001 Количество на модель: 1
701-32-42001
1
1

Номер детали на чертеже:

1

Корпус клапана

Заводской номер: 701-31-32112 Количество на модель: 1
701-31-32112
1
2

Номер детали на чертеже:

2

Золотниковый клапан управления подъемом и развалом

Заводской номер: 701-33-31430 Количество на модель: 1
701-33-31430
1
3

Номер детали на чертеже:

3

Plug

Заводской номер: 07043-70312 Количество на модель: 1
07043-70312
1
4

Номер детали на чертеже:

4

Клапан

Заводской номер: 701-33-31120 Количество на модель: 1
701-33-31120
1
5

Номер детали на чертеже:

5

Рессора

Заводской номер: 701-33-31130 Количество на модель: 1
701-33-31130
1
6

Номер детали на чертеже:

6

Гнездо

Заводской номер: 701-33-31150 Количество на модель: 1
701-33-31150
1
7

Номер детали на чертеже:

7

Кольцо

Заводской номер: 07000-13035 Количество на модель: 1
07000-13035
1
8

Номер детали на чертеже:

8

Прокладочная пластина

Заводской номер: 701-33-31160 Количество на модель: 1
701-33-31160
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-51235 Количество на модель: 2
01010-51235
2
10

Номер детали на чертеже:

10

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 7
01602-21236
7
11

Номер детали на чертеже:

11

Защитное кольцо

Заводской номер: 701-33-31380 Количество на модель: 2
701-33-31380
2
12

Номер детали на чертеже:

12

Рессора

Заводской номер: 701-33-31191 Количество на модель: 1
701-33-31191
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-51245 Количество на модель: 2
01010-51245
2
14

Номер детали на чертеже:

14

Втулка

Заводской номер: 701-33-46171 Количество на модель: 1
701-33-46171
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51280 Количество на модель: 1
01010-51280
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01011-51210 Количество на модель: 2
01011-51210
2
17

Номер детали на чертеже:

17

Бак

Заводской номер: 701-33-46340 Количество на модель: 1
701-33-46340
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01010-51095 Количество на модель: 2
01010-51095
2
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 01602-21030 Количество на модель: 2
01602-21030
2
20

Номер детали на чертеже:

20

Кольцо

Заводской номер: 07000-13045 Количество на модель: 3
07000-13045
3
21

Номер детали на чертеже:

21

Кольцо

Заводской номер: 07000-12015 Количество на модель: 14
07000-12015
14
22

Номер детали на чертеже:

22

Кольцо

Заводской номер: 07000-13030 Количество на модель: 2
07000-13030
2
23

Номер детали на чертеже:

23

Крышка

Заводской номер: 701-33-31360 Количество на модель: 1
701-33-31360
1
24

Номер детали на чертеже:

24

Кольцо

Заводской номер: 07000-13040 Количество на модель: 1
07000-13040
1
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-51440 Количество на модель: 2
01010-51440
2
26

Номер детали на чертеже:

26

Рессорная шайба

Заводской номер: 01602-21442 Количество на модель: 2
01602-21442
2
27

Номер детали на чертеже:

27

Всасывающий предохранительный клапан

Заводской номер: 701-30-99000 Количество на модель: 1
701-30-99000
1
