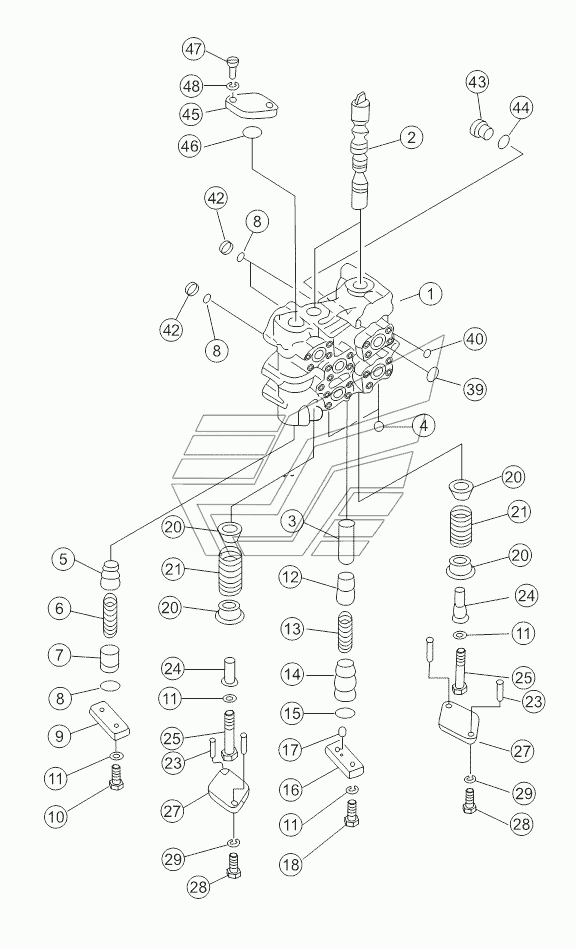

BLADE LIFT AND TILT CONTROL VALVE (1/2) SD22 (вариант). Каталог 2013г.

HYDRAULIC FILTER SD22 (вариант) BLADE LIFT AND TILT CONTROL VALVE (2/2) SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Клапан

Заводской номер: 701-33-48001 Количество на модель: 1
701-33-48001
1
1

Номер детали на чертеже:

1

Корпус клапана

Заводской номер: 701-33-46310 Количество на модель: 1
701-33-46310
1
2

Номер детали на чертеже:

2

Золотниковый клапан управления подъемом и развалом

Заводской номер: 701-33-31430 Количество на модель: 2
701-33-31430
2
3

Номер детали на чертеже:

3

Втулка

Заводской номер: 701-33-46320 Количество на модель: 1
701-33-46320
1
4

Номер детали на чертеже:

4

Plug

Заводской номер: 07043-70415 Количество на модель: 2
07043-70415
2
5

Номер детали на чертеже:

5

Клапан

Заводской номер: 701-33-31120 Количество на модель: 1
701-33-31120
1
6

Номер детали на чертеже:

6

Рессора

Заводской номер: 701-33-31130 Количество на модель: 1
701-33-31130
1
7

Номер детали на чертеже:

7

Гнездо

Заводской номер: 701-33-31150 Количество на модель: 1
701-33-31150
1
8

Номер детали на чертеже:

8

Кольцо

Заводской номер: 07000-13035 Количество на модель: 3
07000-13035
3
9

Номер детали на чертеже:

9

Прокладочная пластина

Заводской номер: 701-33-31160 Количество на модель: 1
701-33-31160
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01010-51235 Количество на модель: 2
01010-51235
2
11

Номер детали на чертеже:

11

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 6
01602-21236
6
12

Номер детали на чертеже:

12

Клапан

Заводской номер: 701-21-33130 Количество на модель: 1
701-21-33130
1
13

Номер детали на чертеже:

13

Рессора

Заводской номер: 701-21-33140 Количество на модель: 1
701-21-33140
1
14

Номер детали на чертеже:

14

Гнездо

Заводской номер: 701-33-46330 Количество на модель: 1
701-33-46330
1
15

Номер детали на чертеже:

15

Кольцо

Заводской номер: 07000-12018 Количество на модель: 1
07000-12018
1
16

Номер детали на чертеже:

16

Пластина

Заводской номер: 701-33-32160 Количество на модель: 1
701-33-32160
1
17

Номер детали на чертеже:

17

Фиксирующий штифт

Заводской номер: 04020-00514 Количество на модель: 1
04020-00514
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01010-51240 Количество на модель: 2
01010-51240
2
20

Номер детали на чертеже:

20

Защитное кольцо

Заводской номер: 701-33-31380 Количество на модель: 4
701-33-31380
4
21

Номер детали на чертеже:

21

Рессора

Заводской номер: 701-33-31191 Количество на модель: 2
701-33-31191
2
23

Номер детали на чертеже:

23

Втулка

Заводской номер: 701-33-46350 Количество на модель: 4
701-33-46350
4
24

Номер детали на чертеже:

24

Втулка

Заводской номер: 701-33-46171 Количество на модель: 2
701-33-46171
2
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-51280 Количество на модель: 2
01010-51280
2
27

Номер детали на чертеже:

27

Бак

Заводской номер: 701-33-46340 Количество на модель: 2
701-33-46340
2
28

Номер детали на чертеже:

28

Болт

Заводской номер: 01010-51095 Количество на модель: 4
01010-51095
4
29

Номер детали на чертеже:

29

Шайба

Заводской номер: 01602-21030 Количество на модель: 4
01602-21030
4
39

Номер детали на чертеже:

39

Кольцо

Заводской номер: 07000-13045 Количество на модель: 5
07000-13045
5
40

Номер детали на чертеже:

40

Кольцо

Заводской номер: 07000-12015 Количество на модель: 23
07000-12015
23
42

Номер детали на чертеже:

42

Прокладочное кольцо

Заводской номер: 701-40-61180 Количество на модель: 2
701-40-61180
2
43

Номер детали на чертеже:

43

Заглушка

Заводской номер: 07040-13016 Количество на модель: 2
07040-13016
2
44

Номер детали на чертеже:

44

Кольцо

Заводской номер: 07002-13034 Количество на модель: 2
07002-13034
2
45

Номер детали на чертеже:

45

Крышка

Заводской номер: 701-33-31360 Количество на модель: 1
701-33-31360
1
46

Номер детали на чертеже:

46

Кольцо

Заводской номер: 07000-13040 Количество на модель: 1
07000-13040
1
47

Номер детали на чертеже:

47

Болт

Заводской номер: 01010-51440 Количество на модель: 2
01010-51440
2
48

Номер детали на чертеже:

48

Рессорная шайба

Заводской номер: 01602-21442 Количество на модель: 2
01602-21442
2
