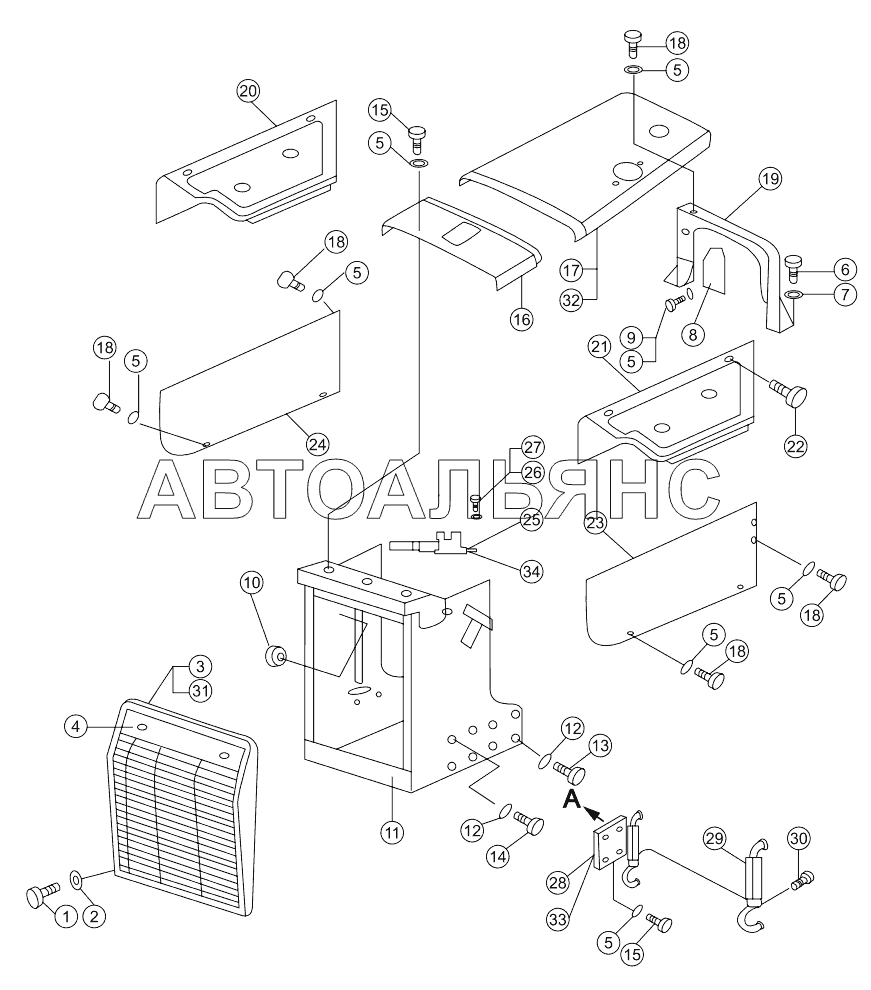

HOOD ASSY SD16, SD16E SD16. Каталог 2010г.

TRACK ASSY SD16L SD16 HOOD ASSY SD16L SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 01010-51640 Количество на модель: 4
01010-51640
4
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 01643-31645 Количество на модель: 4
01643-31645
4
3

Номер детали на чертеже:

3

Guard fence

Заводской номер: 16Y-50C-12000 Количество на модель: 1
16Y-50C-12000
1
4

Номер детали на чертеже:

4

Cap

Заводской номер: 23Y-50C-00003 Количество на модель: 4
23Y-50C-00003
4
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 01643-31232 Количество на модель: 39
01643-31232
39
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-51440 Количество на модель: 12
01010-51440
12
7

Номер детали на чертеже:

7

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 12
01643-31445
12
8

Номер детали на чертеже:

8

Крышка

Заводской номер: 16Y-50C-00002 Количество на модель: 1
16Y-50C-00002
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-51230 Количество на модель: 3
01010-51230
3
10

Номер детали на чертеже:

10

Sleeve

Заводской номер: 16Y-50C-00004 Количество на модель: 4
16Y-50C-00004
4
11

Номер детали на чертеже:

11

Engine-hood, front

Заводской номер: 16Y-50C-13000 Количество на модель: 1
16Y-50C-13000
1
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01643-32060 Количество на модель: 16
01643-32060
16
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01011-52030 Количество на модель: 14
01011-52030
14
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01011-52025 Количество на модель: 2
01011-52025
2
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51220 Количество на модель: 13
01010-51220
13
16

Номер детали на чертеже:

16

Крышка верхняя (1)

Заводской номер: 16Y-50C-04000 Количество на модель: 1
16Y-50C-04000
1
17

Номер детали на чертеже:

17

Крышка верхняя (2)

Заводской номер: 16Y-50C-05000 Количество на модель: 1
16Y-50C-05000
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01010-51235 Количество на модель: 17
01010-51235
17
19

Номер детали на чертеже:

19

Подвеска

Заводской номер: 16Y-50C-10000 Количество на модель: 1
16Y-50C-10000
1
20

Номер детали на чертеже:

20

Ограждение правое

Заводской номер: 16Y-50C-07000 Количество на модель: 1
16Y-50C-07000
1
21

Номер детали на чертеже:

21

Ограждение левое

Заводской номер: 16Y-50C-06000 Количество на модель: 1
16Y-50C-06000
1
22

Номер детали на чертеже:

22

Bolt, dish

Заводской номер: 16Y-50C-17000 Количество на модель: 6
16Y-50C-17000
6
23

Номер детали на чертеже:

23

Деталь капота боковая левая

Заводской номер: 16Y-50C-08000 Количество на модель: 1
16Y-50C-08000
1
24

Номер детали на чертеже:

24

Деталь капота боковая правая

Заводской номер: 16Y-50C-09000 Количество на модель: 1
16Y-50C-09000
1
25

Номер детали на чертеже:

25

Seat

Заводской номер: 16Y-50C-14000 Количество на модель: 1
16Y-50C-14000
1
26

Номер детали на чертеже:

26

Болт

Заводской номер: 01010-50820 Количество на модель: 8
01010-50820
8
27

Номер детали на чертеже:

27

Рессорная шайба

Заводской номер: 01602-00825 Количество на модель: 8
01602-00825
8
28

Номер детали на чертеже:

28

Основание левое

Заводской номер: 16Y-50-13000 Количество на модель: 1
16Y-50-13000
1
29

Номер детали на чертеже:

29

Крюк

Заводской номер: 16Y-50-15000 Количество на модель: 2
16Y-50-15000
2
30

Номер детали на чертеже:

30

Заклепка

Заводской номер: 04412-00517 Количество на модель: 2
04412-00517
2
31

Номер детали на чертеже:

31

Guard fence

Заводской номер: 16Y-50C-16000 Количество на модель: 1
16Y-50C-16000
1
32

Номер детали на чертеже:

32

Cover

Заводской номер: 16Y-50C-11000 Количество на модель: 1
16Y-50C-11000
1
33

Номер детали на чертеже:

33

Основание правое

Заводской номер: 16Y-50-14000 Количество на модель: 1
16Y-50-14000
1
34

Номер детали на чертеже:

34

Seat

Заводской номер: 16Y-50C-15000 Количество на модель: 1
16Y-50C-15000
1
