  6. FINAL DRIVE CASE AND SPROCKET WHEEL GUARD (OPTION), SD16, SD16E

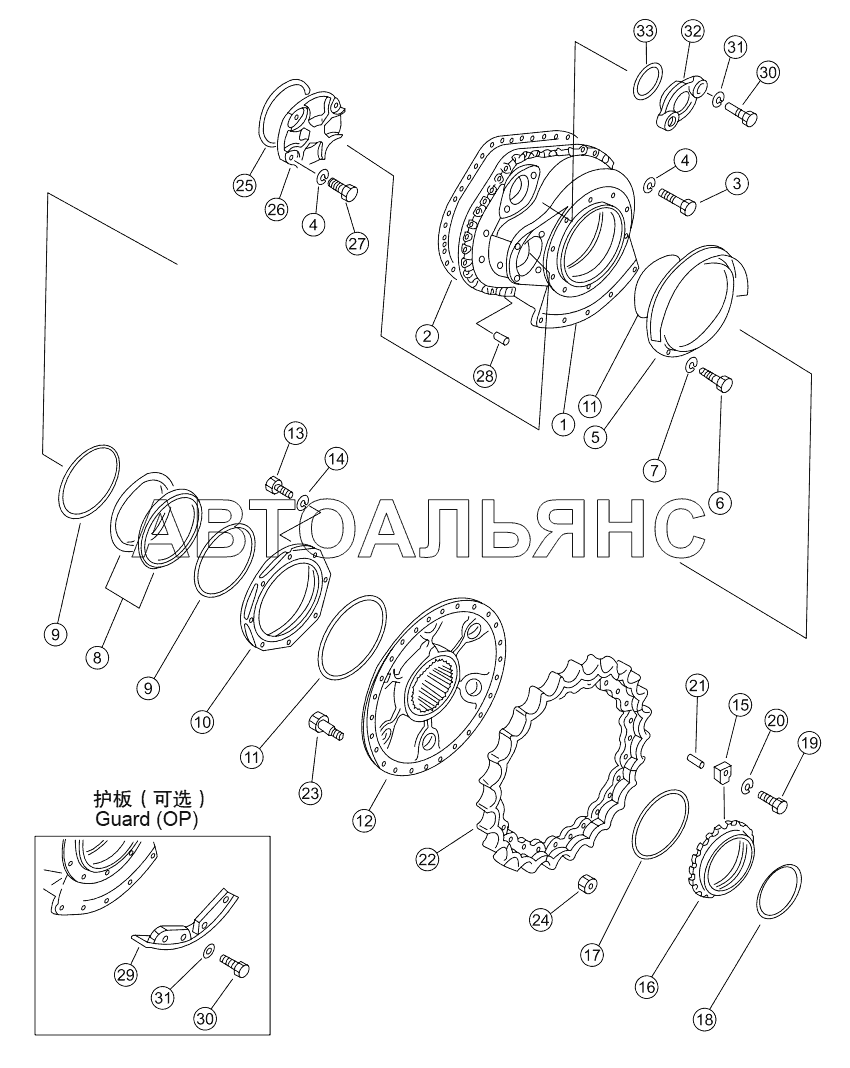

FINAL DRIVE CASE AND SPROCKET WHEEL GUARD (OPTION), SD16, SD16E SD16. Каталог 2010г.

STEERING BRAKE SD16 FINAL DRIVE CASE AND SPROCKET WHEEL, SD16L SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кожух бортового редуктора

Заводской номер: 16Y-18-00019 Количество на модель: 1
16Y-18-00019
1
1

Номер детали на чертеже:

1

Кожух бортового редуктора

Заводской номер: 16Y-18-00020 Количество на модель: 1
16Y-18-00020
1
2

Номер детали на чертеже:

2

Сальник

Заводской номер: 16Y-18-00037 Количество на модель: 2
16Y-18-00037
2
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01010-51435 Количество на модель: 66
01010-51435
66
4

Номер детали на чертеже:

4

Рессорная шайба

Заводской номер: 01602-21442 Количество на модель: 74
01602-21442
74
5

Номер детали на чертеже:

5

Кожух пылезащитный

Заводской номер: 16Y-18-00041 Количество на модель: 2
16Y-18-00041
2
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-51025 Количество на модель: 20
01010-51025
20
7

Номер детали на чертеже:

7

Washer

Заводской номер: 01602-51030 Количество на модель: 20
01602-51030
20
8

Номер детали на чертеже:

8

Уплотнение плавающее

Заводской номер: 16Y-18-00034 Количество на модель: 4
16Y-18-00034
4
9

Номер детали на чертеже:

9

Кольцо круглого сечения

Заводской номер: 16Y-18-00035 Количество на модель: 4
16Y-18-00035
4
10

Номер детали на чертеже:

10

Крышка

Заводской номер: 16Y-18-00042 Количество на модель: 2
16Y-18-00042
2
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 07000-15345 Количество на модель: 4
07000-15345
4
12

Номер детали на чертеже:

12

Ступица

Заводской номер: 16Y-18-00045 Количество на модель: 2
16Y-18-00045
2
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-50825 Количество на модель: 16
01010-50825
16
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 01602-20825 Количество на модель: 16
01602-20825
16
15

Номер детали на чертеже:

15

Блок стопорный

Заводской номер: 16Y-18-00012 Количество на модель: 2
16Y-18-00012
2
16

Номер детали на чертеже:

16

Гайка стопорная

Заводской номер: 16Y-18-00011 Количество на модель: 2
16Y-18-00011
2
17

Номер детали на чертеже:

17

O-ring

Заводской номер: 07000-15270 Количество на модель: 2
07000-15270
2
18

Номер детали на чертеже:

18

O-ring

Заводской номер: 07000-15230 Количество на модель: 2
07000-15230
2
19

Номер детали на чертеже:

19

Screw

Заводской номер: 01252-71635 Количество на модель: 2
01252-71635
2
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 01602-21648 Количество на модель: 2
01602-21648
2
21

Номер детали на чертеже:

21

Фиксирующий штифт

Заводской номер: 04020-01228 Количество на модель: 2
04020-01228
2
22

Номер детали на чертеже:

22

Сегмент звездочки

Заводской номер: 16Y-18-00014 Количество на модель: 18
16Y-18-00014
18
23

Номер детали на чертеже:

23

Болт

Заводской номер: 16Y-18-00013 Количество на модель: 54
16Y-18-00013
54
24

Номер детали на чертеже:

24

Гайка

Заводской номер: 01803-02228 Количество на модель: 54
01803-02228
54
25

Номер детали на чертеже:

25

O-ring

Заводской номер: 07000-15160 Количество на модель: 2
07000-15160
2
26

Номер детали на чертеже:

26

Крышка

Заводской номер: 16Y-18-00048 Количество на модель: 2
16Y-18-00048
2
27

Номер детали на чертеже:

27

Болт

Заводской номер: 01010-51430 Количество на модель: 8
01010-51430
8
28

Номер детали на чертеже:

28

Штифт установочный

Заводской номер: 16Y-18-00046 Количество на модель: 4
16Y-18-00046
4
29

Номер детали на чертеже:

29

Guard plate

Заводской номер: 16Y-18-04000A Количество на модель: 1
16Y-18-04000A
1
29

Номер детали на чертеже:

29

Guard plate

Заводской номер: 16Y-18-05000A Количество на модель: 1
16Y-18-05000A
1
30

Номер детали на чертеже:

30

Болт

Заводской номер: 01010-52050 Количество на модель: 12
01010-52050
12
31

Номер детали на чертеже:

31

Рессорная шайба

Заводской номер: 01602-22060 Количество на модель: 12
01602-22060
12
32

Номер детали на чертеже:

32

Крышка

Заводской номер: 16Y-18-00047 Количество на модель: 2
16Y-18-00047
2
33

Номер детали на чертеже:

33

O-ring

Заводской номер: 07000-15110 Количество на модель: 2
07000-15110
2
STEERING BRAKE SD16 FINAL DRIVE CASE AND SPROCKET WHEEL, SD16L SD16
