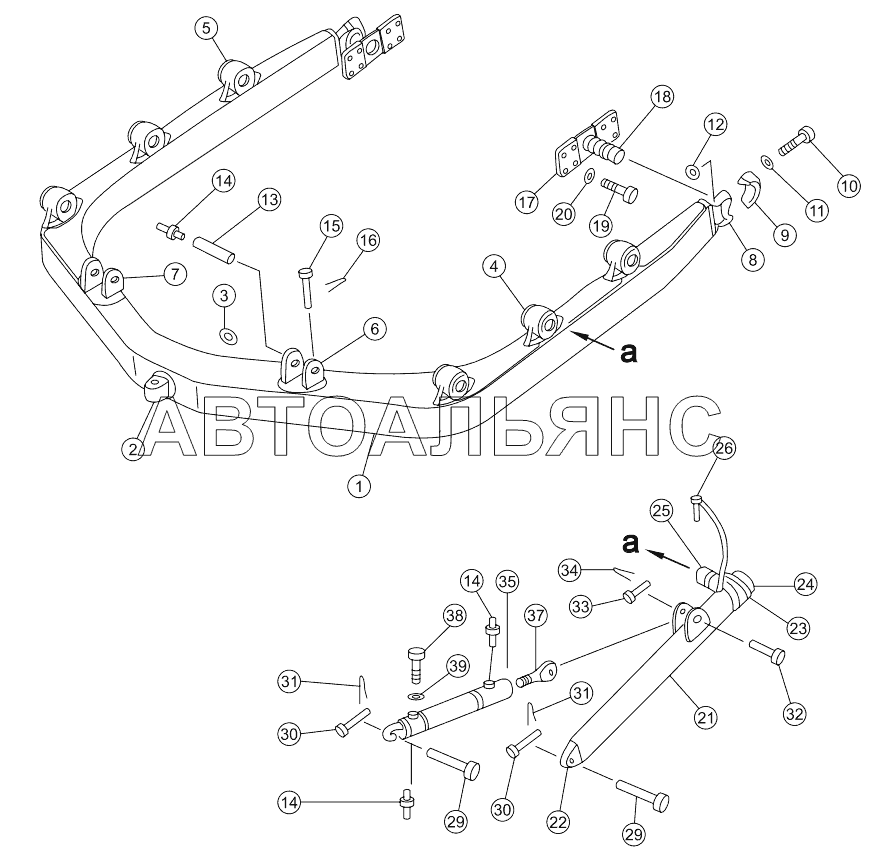

U-FRAME SD16, SD16E SD16. Каталог 2010г.

ANGLE BLADE SD16, SD16E SD16 RIPPER FRAME SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама дугообразная

Заводской номер: 16Y-81-60000 Количество на модель: 1
16Y-81-60000
1
2

Номер детали на чертеже:

2

Деталь соединительная

Заводской номер: 16Y-81-60001 Количество на модель: 1
16Y-81-60001
1
3

Номер детали на чертеже:

3

Кольцо

Заводской номер: 16Y-81-60028 Количество на модель: 1
16Y-81-60028
1
4

Номер детали на чертеже:

4

Кронштейн левый

Заводской номер: 16Y-81-60007 Количество на модель: 3
16Y-81-60007
3
5

Номер детали на чертеже:

5

Кронштейн правый

Заводской номер: 16Y-81-60008 Количество на модель: 3
16Y-81-60008
3
6

Номер детали на чертеже:

6

Опора левой стойки

Заводской номер: 16Y-81-62000 Количество на модель: 1
16Y-81-62000
1
7

Номер детали на чертеже:

7

Опора правой стойки

Заводской номер: 16Y-81-61000 Количество на модель: 1
16Y-81-61000
1
8

Номер детали на чертеже:

8

Опора подшипника

Заводской номер: 16Y-81-60009 Количество на модель: 2
16Y-81-60009
2
9

Номер детали на чертеже:

9

Крышка подшипника

Заводской номер: 16Y-81-00010 Количество на модель: 2
16Y-81-00010
2
10

Номер детали на чертеже:

10

Болт

Заводской номер: 16Y-81-00011 Количество на модель: 4
16Y-81-00011
4
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 01643-32780 Количество на модель: 4
01643-32780
4
12

Номер детали на чертеже:

12

Гайка

Заводской номер: 16Y-81-00012 Количество на модель: 4
16Y-81-00012
4
13

Номер детали на чертеже:

13

Ось

Заводской номер: 16Y-81-00015 Количество на модель: 2
16Y-81-00015
2
14

Номер детали на чертеже:

14

Масленка

Заводской номер: 07020-01021 Количество на модель: 6
07020-01021
6
15

Номер детали на чертеже:

15

Палец

Заводской номер: 16Y-81-00016 Количество на модель: 2
16Y-81-00016
2
16

Номер детали на чертеже:

16

Pin, cotter

Заводской номер: 04050-14016 Количество на модель: 2
04050-14016
2
17

Номер детали на чертеже:

17

Цапфа

Заводской номер: 16Y-81-70000 Количество на модель: 2
16Y-81-70000
2
18

Номер детали на чертеже:

18

Ось

Заводской номер: 16Y-81-70002 Количество на модель: 2
16Y-81-70002
2
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01010-52045 Количество на модель: 16
01010-52045
16
20

Номер детали на чертеже:

20

Рессорная шайба

Заводской номер: 01602-22060 Количество на модель: 16
01602-22060
16
21

Номер детали на чертеже:

21

Тяга

Заводской номер: 16Y-81-40000 Количество на модель: 2
16Y-81-40000
2
22

Номер детали на чертеже:

22

Деталь соединительная

Заводской номер: 16Y-81-40001 Количество на модель: 2
16Y-81-40001
2
23

Номер детали на чертеже:

23

Наконечник

Заводской номер: 16Y-81-40003 Количество на модель: 2
16Y-81-40003
2
24

Номер детали на чертеже:

24

Втулка

Заводской номер: 16Y-81-40005 Количество на модель: 2
16Y-81-40005
2
25

Номер детали на чертеже:

25

Ось

Заводской номер: 16Y-81-40004 Количество на модель: 2
16Y-81-40004
2
26

Номер детали на чертеже:

26

Цепь с пальцем

Заводской номер: 16Y-81-50000 Количество на модель: 2
16Y-81-50000
2
29

Номер детали на чертеже:

29

Палец

Заводской номер: 16Y-81-00009 Количество на модель: 4
16Y-81-00009
4
30

Номер детали на чертеже:

30

Палец

Заводской номер: 16Y-81-00008 Количество на модель: 4
16Y-81-00008
4
31

Номер детали на чертеже:

31

Pin cotter

Заводской номер: 04050-15030 Количество на модель: 4
04050-15030
4
32

Номер детали на чертеже:

32

Палец

Заводской номер: 16Y-81-00014 Количество на модель: 2
16Y-81-00014
2
33

Номер детали на чертеже:

33

Палец

Заводской номер: 16Y-81-00013 Количество на модель: 2
16Y-81-00013
2
34

Номер детали на чертеже:

34

Pin, cotter

Заводской номер: 04050-15026 Количество на модель: 2
04050-15026
2
35

Номер детали на чертеже:

35

Стойка

Заводской номер: 16Y-81-30000 Количество на модель: 2
16Y-81-30000
2
37

Номер детали на чертеже:

37

Винт регулировочный

Заводской номер: 16Y-81-00007 Количество на модель: 2
16Y-81-00007
2
38

Номер детали на чертеже:

38

Болт крепежный

Заводской номер: 16Y-81-00001 Количество на модель: 2
16Y-81-00001
2
39

Номер детали на чертеже:

39

Пластина стопорная

Заводской номер: 16Y-81-00021 Количество на модель: 2
16Y-81-00021
2
