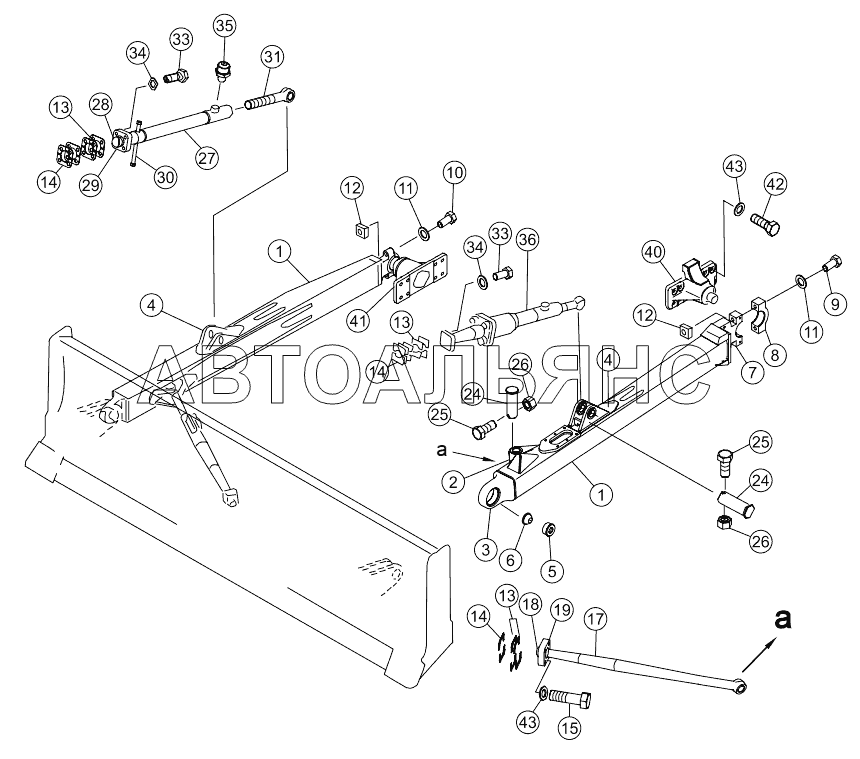

STRAIGHT TILT FRAME SD16, SD16E SD16. Каталог 2010г.

STRAIGHT TILT BLADE SD16L SD16 STRAIGHT TILT FRAME SD16L SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Push rod

Заводской номер: 16Y-80-30000A Количество на модель: 1
16Y-80-30000A
1
1

Номер детали на чертеже:

1

Push rod

Заводской номер: 16Y-80-40000A Количество на модель: 1
16Y-80-40000A
1
2

Номер детали на чертеже:

2

Support

Заводской номер: 16Y-80-33000 Количество на модель: 2
16Y-80-33000
2
3

Номер детали на чертеже:

3

Support

Заводской номер: 16L-80-20004A Количество на модель: 2
16L-80-20004A
2
4

Номер детали на чертеже:

4

Support

Заводской номер: 16Y-80-32000A Количество на модель: 1
16Y-80-32000A
1
4

Номер детали на чертеже:

4

Support

Заводской номер: 16Y-80-41000A Количество на модель: 1
16Y-80-41000A
1
5

Номер детали на чертеже:

5

Support

Заводской номер: 14Y-82-00001 Количество на модель: 2
14Y-82-00001
2
6

Номер детали на чертеже:

6

Support

Заводской номер: 14Y-82-00016 Количество на модель: 2
14Y-82-00016
2
7

Номер детали на чертеже:

7

Опора

Заводской номер: 16Y-80-31000 Количество на модель: 1
16Y-80-31000
1
8

Номер детали на чертеже:

8

Крышка правая

Заводской номер: 16Y-80-00007 Количество на модель: 1
16Y-80-00007
1
8

Номер детали на чертеже:

8

Крышка левая

Заводской номер: 16Y-80-00006 Количество на модель: 1
16Y-80-00006
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01011-52465 Количество на модель: 2
01011-52465
2
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01011-52430 Количество на модель: 2
01011-52430
2
11

Номер детали на чертеже:

11

Уплотнительная шайба

Заводской номер: 01643-32460 Количество на модель: 4
01643-32460
4
12

Номер детали на чертеже:

12

Гайка

Заводской номер: 16Y-80-00008 Количество на модель: 4
16Y-80-00008
4
13

Номер детали на чертеже:

13

Шайба 1,00 мм

Заводской номер: 16Y-80-00010 Количество на модель: 32
16Y-80-00010
32
14

Номер детали на чертеже:

14

Шайба 0,50 мм

Заводской номер: 16Y-80-00009 Количество на модель: 32
16Y-80-00009
32
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-52070 Количество на модель: 8
01010-52070
8
17

Номер детали на чертеже:

17

Стойка наклонная

Заводской номер: 16Y-80-60000 Количество на модель: 2
16Y-80-60000
2
18

Номер детали на чертеже:

18

Шарнир шаровой

Заводской номер: 16L-80-60001 Количество на модель: 2
16L-80-60001
2
19

Номер детали на чертеже:

19

Колпачок

Заводской номер: 16Y-80-60004 Количество на модель: 2
16Y-80-60004
2
24

Номер детали на чертеже:

24

Палец

Заводской номер: 16Y-80-00020 Количество на модель: 4
16Y-80-00020
4
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-51265 Количество на модель: 4
01010-51265
4
26

Номер детали на чертеже:

26

Nut

Заводской номер: 01598-11214 Количество на модель: 4
01598-11214
4
27

Номер детали на чертеже:

27

Стойка

Заводской номер: 16Y-80-50000 Количество на модель: 1
16Y-80-50000
1
28

Номер детали на чертеже:

28

Шарнир шаровой

Заводской номер: 16Y-80-50006 Количество на модель: 1
16Y-80-50006
1
29

Номер детали на чертеже:

29

Колпачок

Заводской номер: 16Y-80-50007 Количество на модель: 1
16Y-80-50007
1
30

Номер детали на чертеже:

30

Тяга

Заводской номер: 16Y-80-51000 Количество на модель: 1
16Y-80-51000
1
31

Номер детали на чертеже:

31

Стержень

Заводской номер: 16Y-80-00005 Количество на модель: 1
16Y-80-00005
1
33

Номер детали на чертеже:

33

Болт

Заводской номер: 01010-51865 Количество на модель: 8
01010-51865
8
34

Номер детали на чертеже:

34

Шайба

Заводской номер: 01643-31845 Количество на модель: 8
01643-31845
8
35

Номер детали на чертеже:

35

Масленка

Заводской номер: 07020-01021 Количество на модель: 1
07020-01021
1
36

Номер детали на чертеже:

36

Гидроцилиндр наклона

Заводской номер: 16Y-63-13000 Количество на модель: 1
16Y-63-13000
1
40

Номер детали на чертеже:

40

Цапфа левая

Заводской номер: 16Y-80-10000 Количество на модель: 1
16Y-80-10000
1
41

Номер детали на чертеже:

41

Цапфа правая

Заводской номер: 16Y-80-20000 Количество на модель: 1
16Y-80-20000
1
42

Номер детали на чертеже:

42

Болт

Заводской номер: 01010-52055 Количество на модель: 16
01010-52055
16
43

Номер детали на чертеже:

43

Шайба

Заводской номер: 01643-32060 Количество на модель: 24
01643-32060
24
STRAIGHT TILT BLADE SD16L SD16 STRAIGHT TILT FRAME SD16L SD16
