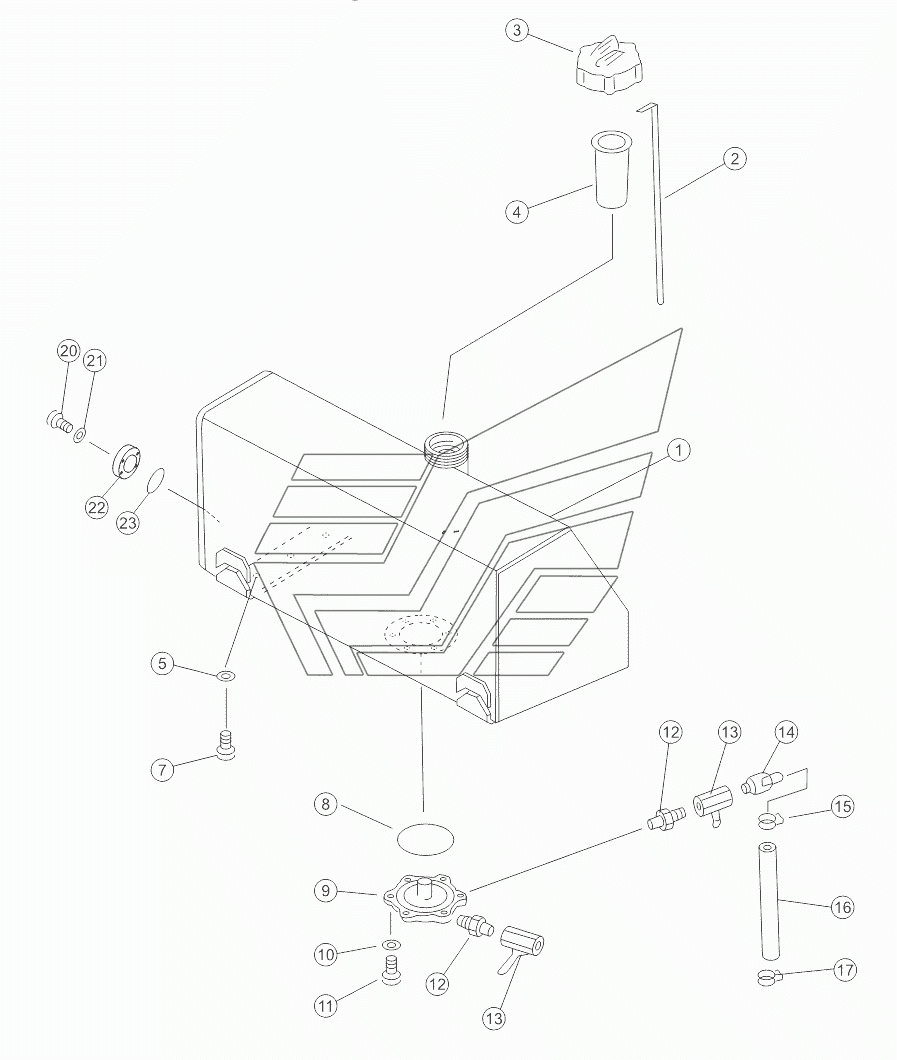

FUEL TANK 16Y-04D-001 V1.0 SD16 (вариант). Каталог 2014г.

RADIATOR MOUNTING PARTS 16Y-03B-002 V1.0 SD16 (вариант) FUEL PIPING 16Y-04D-002 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Бак топливный

Заводской номер: 16Y-04C-01000 Количество на модель: 1
16Y-04C-01000
1
2

Номер детали на чертеже:

2

Dipstick

Заводской номер: 16Y-04C-00001 Количество на модель: 1
16Y-04C-00001
1
3

Номер детали на чертеже:

3

Cap fuel tank

Заводской номер: 16Y-04C-02000 Количество на модель: 1
16Y-04C-02000
1
4

Номер детали на чертеже:

4

Фильтровальная сетка

Заводской номер: 07056-18416 Количество на модель: 1
07056-18416
1
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 01641-21423 Количество на модель: 6
01641-21423
6
6

Номер детали на чертеже:

6

Plate

Заводской номер: 16Y-04-00010 Количество на модель: 1
16Y-04-00010
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-51435 Количество на модель: 6
01010-51435
6
8

Номер детали на чертеже:

8

0-ring

Заводской номер: 07000-12135 Количество на модель: 1
07000-12135
1
9

Номер детали на чертеже:

9

Фланец

Заводской номер: 16Y-04-00006 Количество на модель: 1
16Y-04-00006
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01602-21030 Количество на модель: 6
01602-21030
6
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-51025 Количество на модель: 6
01010-51025
6
12

Номер детали на чертеже:

12

Штуцер

Заводской номер: 16Y-04-00007 Количество на модель: 2
16Y-04-00007
2
13

Номер детали на чертеже:

13

Клапан

Заводской номер: 07700-40460 Количество на модель: 2
07700-40460
2
14

Номер детали на чертеже:

14

Штуцер

Заводской номер: 16Y-04-00008 Количество на модель: 1
16Y-04-00008
1
15

Номер детали на чертеже:

15

Зажим рукава

Заводской номер: 07280-01210 Количество на модель: 1
07280-01210
1
16

Номер детали на чертеже:

16

Hose

Заводской номер: 07270-21250 Количество на модель: 1
07270-21250
1
17

Номер детали на чертеже:

17

Clip

Заводской номер: 08035-12014 Количество на модель: 1
08035-12014
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01010-50816 Количество на модель: 2
01010-50816
2
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
20

Номер детали на чертеже:

20

Болт

Заводской номер: 01010-51020 Количество на модель: 4
01010-51020
4
21

Номер детали на чертеже:

21

Washer

Заводской номер: 01643-21032 Количество на модель: 4
01643-21032
4
22

Номер детали на чертеже:

22

ange

Заводской номер: 16Y-04-00009 Количество на модель: 1
16Y-04-00009
1
23

Номер детали на чертеже:

23

Кольцо круглого сечения

Заводской номер: 07000-12105 Количество на модель: 1
07000-12105
1
