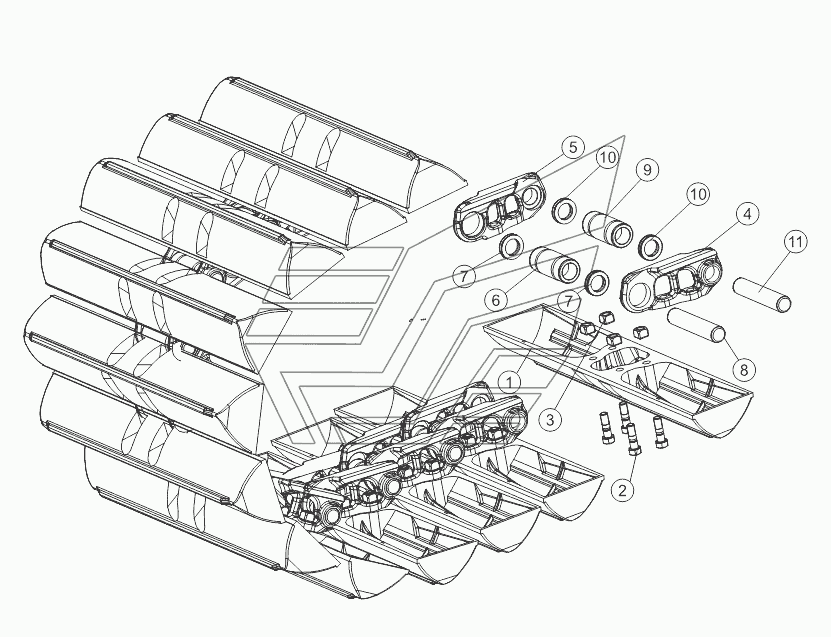

TRACK ASSY 16L-41-001 V1.0 - MODEL SD16L SD16 (вариант). Каталог 2014г.

TRACK ASSY 16Y-41-001 V1.0 SD16 (вариант) TRACK ASSY 16Y-41E-001 V1.0 - MODEL SD16E SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гусеница в сборе

Заводской номер: 16L-41-00000 Количество на модель: 2
16L-41-00000
2

Номер детали на чертеже:

Track assy

Заводской номер: 148-41-00000 Количество на модель: 2
148-41-00000
2
1

Номер детали на чертеже:

1

Track shoe

Заводской номер: 8203-MA-004110 Количество на модель: 42
8203-MA-004110
42
1

Номер детали на чертеже:

1

Track shoe

Заводской номер: 8203-MA-001951 Количество на модель: 42
8203-MA-001951
42
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 8203-MM-00062 Количество на модель: 168
8203-MM-00062
168
3

Номер детали на чертеже:

3

Nut

Заводской номер: 8216-MA-00064 Количество на модель: 168
8216-MA-00064
168
4

Номер детали на чертеже:

4

Link, track

Заводской номер: 8203-MJ-00011 Количество на модель: 42
8203-MJ-00011
42
5

Номер детали на чертеже:

5

Link, track

Заводской номер: 8203-MJ-00021 Количество на модель: 42
8203-MJ-00021
42
6

Номер детали на чертеже:

6

Bushing

Заводской номер: 8203-MA-00031 Количество на модель: 41
8203-MA-00031
41
7

Номер детали на чертеже:

7

Seal ring

Заводской номер: 8203-MA-00051 Количество на модель: 82
8203-MA-00051
82
8

Номер детали на чертеже:

8

Pin shaft

Заводской номер: 8203-MA-00041 Количество на модель: 41
8203-MA-00041
41
9

Номер детали на чертеже:

9

Bushing, master

Заводской номер: 8203-MA-00032 Количество на модель: 1
8203-MA-00032
1
10

Номер детали на чертеже:

10

Seal ring

Заводской номер: 8203-MA-00053 Количество на модель: 2
8203-MA-00053
2
11

Номер детали на чертеже:

11

Pin shaft, master

Заводской номер: 8203-MA-00042 Количество на модель: 1
8203-MA-00042
1
