STEERING VALVE 16Y-76-221 V1.0 SD16 (вариант). Каталог 2014г.

STEERING PUMP 16Y-76-061 V1.0 SD16 (вариант) SAFETY VALVE 16Y-76-231 V1.0 SD16 (вариант)

Вид отображения:

Детали справа

По ширине экрана

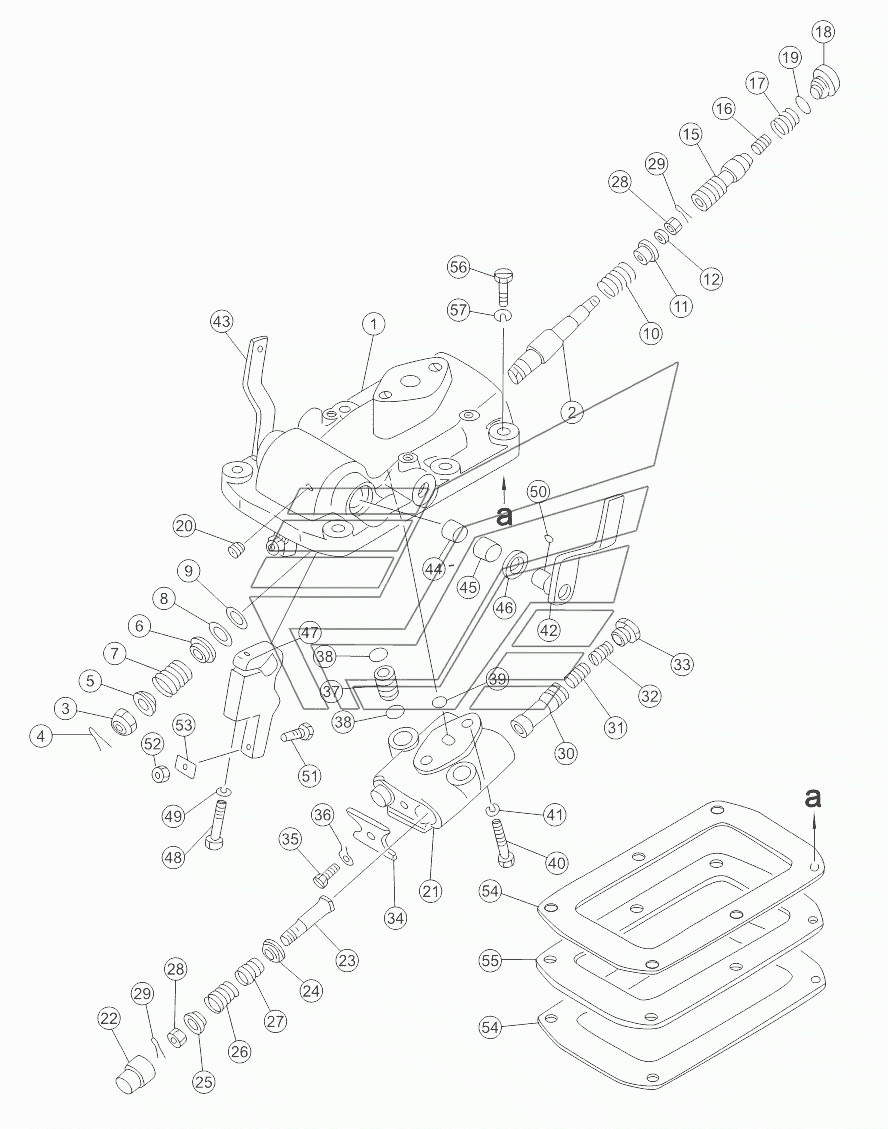

16Y-76-22000

1

2

3

4

5

6

7

8

9

10

11

12

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Гидрораспределитель рулевого управления

Заводской номер: 16Y-76-22000 Количество на модель: 1

16Y-76-22000

1

1

Номер детали на чертеже:

1

Корпус клапана

Заводской номер: 144-40-22211 Количество на модель: 1

144-40-22211

1

2

Номер детали на чертеже:

2

Ось

Заводской номер: 144-40-22141 Количество на модель: 2

144-40-22141

2

3

Номер детали на чертеже:

3

Nut

Заводской номер: 01593-31613 Количество на модель: 2

01593-31613

2

4

Номер детали на чертеже:

4

Pin

Заводской номер: 04050-14026 Количество на модель: 2

04050-14026

2

5

Номер детали на чертеже:

5

Гнездо

Заводской номер: 144-40-22180 Количество на модель: 2

144-40-22180

2

6

Номер детали на чертеже:

6

Гнездо

Заводской номер: 144-40-22170 Количество на модель: 2

144-40-22170

2

7

Номер детали на чертеже:

7

Рессора

Заводской номер: 175-40-31230 Количество на модель: 2

175-40-31230

2

8

Номер детали на чертеже:

8

Стопорное кольцо

Заводской номер: 04065-03212 Количество на модель: 2

04065-03212

2

9

Номер детали на чертеже:

9

Упорное кольцо

Заводской номер: 195-40-13110 Количество на модель: 2

195-40-13110

2

10

Номер детали на чертеже:

10

Пружина

Заводской номер: 144-40-22350 Количество на модель: 2

144-40-22350

2

11

Номер детали на чертеже:

11

Втулка направляющая

Заводской номер: 175-40-31140 Количество на модель: 2

175-40-31140

2

12

Номер детали на чертеже:

12

Шайба

Заводской номер: 144-40-22190 Количество на модель: 2

144-40-22190

2

15

Номер детали на чертеже:

15

Стержень гидрораспределителя

Заводской номер: 144-40-22151 Количество на модель: 2

144-40-22151

2

16

Номер детали на чертеже:

16

Поршень

Заводской номер: 702-11-11190 Количество на модель: 2

702-11-11190

2

17

Номер детали на чертеже:

17

Рессора

Заводской номер: 175-40-31130 Количество на модель: 2

175-40-31130

2

18

Номер детали на чертеже:

18

Поршень

Заводской номер: 175-40-31530 Количество на модель: 2

175-40-31530

2

19

Номер детали на чертеже:

19

Кольцо

Заводской номер: 07002-13034 Количество на модель: 2

07002-13034

2

20

Номер детали на чертеже:

20

Plug

Заводской номер: 07043-70108 Количество на модель: 1

07043-70108

1

21

Номер детали на чертеже:

21

Рессора

Заводской номер: 144-40-22230 Количество на модель: 1

144-40-22230

1

22

Номер детали на чертеже:

22

Направляющая втулка

Заводской номер: 144-40-22290 Количество на модель: 2

144-40-22290

2

23

Номер детали на чертеже:

23

Вал

Заводской номер: 144-40-22260 Количество на модель: 2

144-40-22260

2

24

Номер детали на чертеже:

24

Гнездо

Заводской номер: 144-40-22270 Количество на модель: 2

144-40-22270

2

25

Номер детали на чертеже:

25

Гнездо

Заводской номер: 144-40-22280 Количество на модель: 2

144-40-22280

2

26

Номер детали на чертеже:

26

Пружина

Заводской номер: 144-40-22340 Количество на модель: 2

144-40-22340

2

27

Номер детали на чертеже:

27

Пружина

Заводской номер: 175-40-31560 Количество на модель: 2

175-40-31560

2

28

Номер детали на чертеже:

28

Nut

Заводской номер: 01590-30607 Количество на модель: 2

01590-30607

2

29

Номер детали на чертеже:

29

Разводной шплинт

Заводской номер: 04050-11212 Количество на модель: 2

04050-11212

2

30

Номер детали на чертеже:

30

Сердечник клапана

Заводской номер: 144-40-22311 Количество на модель: 2

144-40-22311

2

31

Номер детали на чертеже:

31

Поршень

Заводской номер: 144-40-22320 Количество на модель: 2

144-40-22320

2

32

Номер детали на чертеже:

32

Рессора

Заводской номер: 175-40-31410 Количество на модель: 2

175-40-31410

2

33

Номер детали на чертеже:

33

Заглушка

Заводской номер: 144-40-22250 Количество на модель: 2

144-40-22250

2

34

Номер детали на чертеже:

34

Пластина

Заводской номер: 144-40-22330 Количество на модель: 1

144-40-22330

1

35

Номер детали на чертеже:

35

Болт

Заводской номер: 01010-50816 Количество на модель: 1

01010-50816

1

36

Номер детали на чертеже:

36

Замковая пластина

Заводской номер: 01650-20808 Количество на модель: 1

01650-20808

1

37

Номер детали на чертеже:

37

Направляющая труба

Заводской номер: 175-40-31510 Количество на модель: 2

175-40-31510

2

38

Номер детали на чертеже:

38

O-ring

Заводской номер: 07000-12011 Количество на модель: 4

07000-12011

4

39

Номер детали на чертеже:

39

Кольцо

Заводской номер: 07000-12015 Количество на модель: 1

07000-12015

1

40

Номер детали на чертеже:

40

Болт

Заводской номер: 01010-51050 Количество на модель: 2

01010-51050

2

41

Номер детали на чертеже:

41

Шайба

Заводской номер: 01602-21030 Количество на модель: 2

01602-21030

2

42

Номер детали на чертеже:

42

Тяга левая

Заводской номер: 144-40-22110 Количество на модель: 1

144-40-22110

1

43

Номер детали на чертеже:

43

Тяга правая

Заводской номер: 144-40-22120 Количество на модель: 1

144-40-22120

1

44

Номер детали на чертеже:

44

Распорная втулка

Заводской номер: 09350-01820 Количество на модель: 1

09350-01820

1

45

Номер детали на чертеже:

45

Распорная втулка

Заводской номер: 09350-02215 Количество на модель: 2

09350-02215

2

46

Номер детали на чертеже:

46

Сальник

Заводской номер: 175-40-31270 Количество на модель: 2

175-40-31270

2

47

Номер детали на чертеже:

47

Рессора

Заводской номер: 144-40-22240 Количество на модель: 2

144-40-22240

2

48

Номер детали на чертеже:

48

Болт

Заводской номер: 01010-50860 Количество на модель: 2

01010-50860

2

49

Номер детали на чертеже:

49

Шайба

Заводской номер: 01602-20825 Количество на модель: 2

01602-20825

2

50

Номер детали на чертеже:

50

Сегментная шпонка

Заводской номер: 04010-00416 Количество на модель: 2

04010-00416

2

51

Номер детали на чертеже:

51

Болт

Заводской номер: 144-40-22160 Количество на модель: 2

144-40-22160

2

52

Номер детали на чертеже:

52

Гайка

Заводской номер: 01580-10806 Количество на модель: 2

01580-10806

2

53

Номер детали на чертеже:

53

Замковая пластина

Заводской номер: 130-21-12330 Количество на модель: 2

130-21-12330

2

54

Номер детали на чертеже:

54

Сальник

Заводской номер: 144-40-22220 Количество на модель: 2

144-40-22220

2

55

Номер детали на чертеже:

55

Пластина

Заводской номер: 144-40-22130 Количество на модель: 1

144-40-22130

1

56

Номер детали на чертеже:

56

Болт

Заводской номер: 01010-51250 Количество на модель: 6

01010-51250

6

57

Номер детали на чертеже:

57

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 6

01602-21236

6
