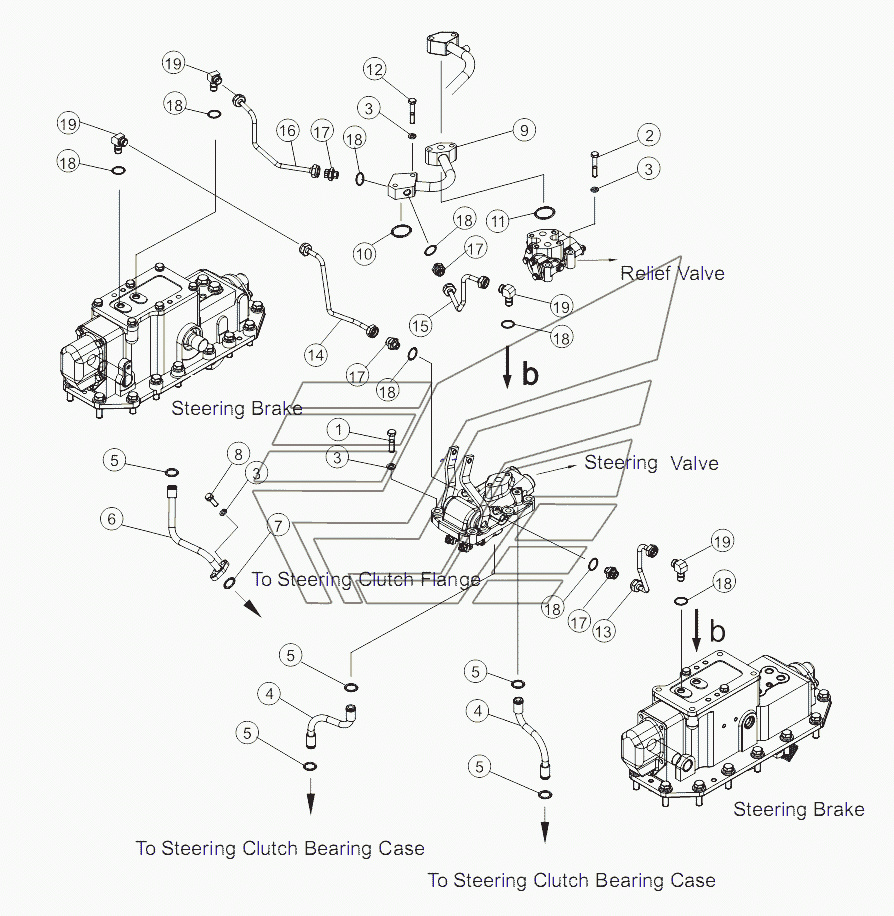

SWITCHING VALVE AND SAFETY VALVE PIPING 16Y-76D-002 V1.0 SD16 (вариант). Каталог 2014г.

STEERING CLUTCH PIPING 16Y-76D-001 V1.0 SD16 (вариант) OIL COOLER PIPING 16Y-76D-003 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Steering pump

Заводской номер: Pump Количество на модель: 1
Pump
1
1

Номер детали на чертеже:

1

Болт

Заводской номер: 01010-51250 Количество на модель: 6
01010-51250
6
2

Номер детали на чертеже:

2

Болт

Заводской номер: 01010-51060 Количество на модель: 3
01010-51060
3
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 01602-21030 Количество на модель: 13
01602-21030
13
4

Номер детали на чертеже:

4

Трубка

Заводской номер: 16Y-76-19000 Количество на модель: 2
16Y-76-19000
2
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 07000-12018 Количество на модель: 5
07000-12018
5
6

Номер детали на чертеже:

6

Трубка

Заводской номер: 16Y-16-04000 Количество на модель: 1
16Y-16-04000
1
7

Номер детали на чертеже:

7

Кольцо

Заводской номер: 07000-12015 Количество на модель: 1
07000-12015
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-51025 Количество на модель: 2
01010-51025
2
9

Номер детали на чертеже:

9

Трубка

Заводской номер: 16Y-76-13000 Количество на модель: 1
16Y-76-13000
1
10

Номер детали на чертеже:

10

O-ring

Заводской номер: 07000-13028 Количество на модель: 1
07000-13028
1
11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 07000-13025 Количество на модель: 1
07000-13025
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: 01010-51050 Количество на модель: 2
01010-51050
2
13

Номер детали на чертеже:

13

Трубка

Заводской номер: 16Y-76-27000 Количество на модель: 1
16Y-76-27000
1
14

Номер детали на чертеже:

14

Трубка

Заводской номер: 16Y-76-20000 Количество на модель: 1
16Y-76-20000
1
15

Номер детали на чертеже:

15

Трубка

Заводской номер: 16Y-76-26000 Количество на модель: 1
16Y-76-26000
1
16

Номер детали на чертеже:

16

Трубка

Заводской номер: 16Y-76-21000 Количество на модель: 1
16Y-76-21000
1
17

Номер детали на чертеже:

17

Nipple

Заводской номер: 07211-81016 Количество на модель: 4
07211-81016
4
18

Номер детали на чертеже:

18

o-ring

Заводской номер: 07002-11623 Количество на модель: 8
07002-11623
8
19

Номер детали на чертеже:

19

Nipple

Заводской номер: 16Y-76-33000 Количество на модель: 4
16Y-76-33000
4
