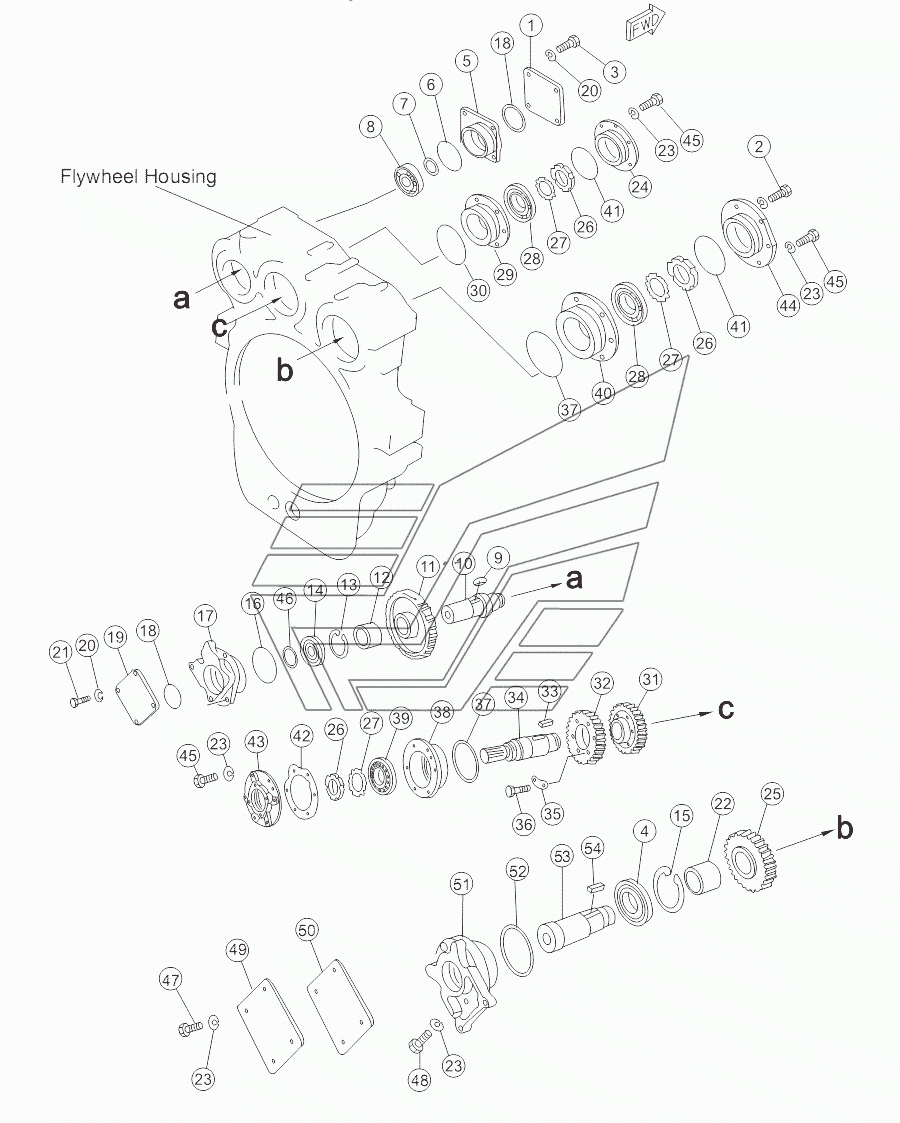

FLYWHEEL HOUSING ASSY (3/3) 16Y-02B-A13 V1.0 SD16 (вариант). Каталог 2014г.

FLYWHEEL HOUSING ASSY (2/3) 16Y-02B-A12 V1.0 SD16 (вариант) RADIATOR PIPING 16Y-03B-001 V1.0 SD16 (вариант)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Крышка

Заводской номер: 16Y-02A-00016 Количество на модель: 1

16Y-02A-00016

1

2

Номер детали на чертеже:

2

Болт

Заводской номер: 01010-51235 Количество на модель: 3

01010-51235

3

3

Номер детали на чертеже:

3

Болт

Заводской номер: 01010-51040 Количество на модель: 4

01010-51040

4

4

Номер детали на чертеже:

4

Deep groove ball bearings

Заводской номер: GB276-6214 Количество на модель: 1

GB276-6214

1

5

Номер детали на чертеже:

5

Корпус подшипника

Заводской номер: 16Y-02A-00017 Количество на модель: 1

16Y-02A-00017

1

6

Номер детали на чертеже:

6

O-ring

Заводской номер: 07000-13088 Количество на модель: 1

07000-13088

1

7

Номер детали на чертеже:

7

Кольцо стопорное 40

Заводской номер: 04064-04018 Количество на модель: 1

04064-04018

1

8

Номер детали на чертеже:

8

Bearing

Заводской номер: GB276-6208 Количество на модель: 1

GB276-6208

1

9

Номер детали на чертеже:

9

Flat key

Заводской номер: 16Y-02A-00049 Количество на модель: 1

16Y-02A-00049

1

10

Номер детали на чертеже:

10

Ось

Заводской номер: 16Y-02A-00015 Количество на модель: 1

16Y-02A-00015

1

11

Номер детали на чертеже:

11

Шестерня

Заводской номер: 16Y-02A-00019 Количество на модель: 1

16Y-02A-00019

1

12

Номер детали на чертеже:

12

Проставка

Заводской номер: 16Y-02A-00020 Количество на модель: 1

16Y-02A-00020

1

13

Номер детали на чертеже:

13

Кольцо стопорное

Заводской номер: 04065-08530 Количество на модель: 1

04065-08530

1

14

Номер детали на чертеже:

14

Deep groove ball bearings

Заводской номер: GB276-6209C4 Количество на модель: 1

GB276-6209C4

1

15

Номер детали на чертеже:

15

Кольцо стопорное

Заводской номер: 16Y-02A-00037 Количество на модель: 1

16Y-02A-00037

1

16

Номер детали на чертеже:

16

O-ring

Заводской номер: 07000-12095 Количество на модель: 1

07000-12095

1

17

Номер детали на чертеже:

17

Корпус подшипника

Заводской номер: 16Y-02A-00021 Количество на модель: 1

16Y-02A-00021

1

18

Номер детали на чертеже:

18

O-ring

Заводской номер: 07000-12075 Количество на модель: 2

07000-12075

2

19

Номер детали на чертеже:

19

Крышка

Заводской номер: 16Y-02A-00022 Количество на модель: 1

16Y-02A-00022

1

20

Номер детали на чертеже:

20

Шайба

Заводской номер: 01602-21030 Количество на модель: 12

01602-21030

12

21

Номер детали на чертеже:

21

Болт

Заводской номер: 01010-51025 Количество на модель: 8

01010-51025

8

22

Номер детали на чертеже:

22

Проставка

Заводской номер: 16Y-02A-00036 Количество на модель: 1

16Y-02A-00036

1

23

Номер детали на чертеже:

23

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 28

01602-21236

28

24

Номер детали на чертеже:

24

Крышка

Заводской номер: 16Y-02A-00013 Количество на модель: 1

16Y-02A-00013

1

25

Номер детали на чертеже:

25

Шестерня

Заводской номер: 16Y-02A-00041 Количество на модель: 1

16Y-02A-00041

1

26

Номер детали на чертеже:

26

Гайка

Заводской номер: 01530-06214 Количество на модель: 3

01530-06214

3

27

Номер детали на чертеже:

27

Washer

Заводской номер: 01658-26223 Количество на модель: 3

01658-26223

3

28

Номер детали на чертеже:

28

Cylindrical roller bearings

Заводской номер: GB283-N213C4 Количество на модель: 2

GB283-N213C4

2

29

Номер детали на чертеже:

29

Крышка подшипника

Заводской номер: 16Y-02A-00012 Количество на модель: 1

16Y-02A-00012

1

30

Номер детали на чертеже:

30

Кольцо круглого сечения

Заводской номер: 07000-63130 Количество на модель: 1

07000-63130

1

31

Номер детали на чертеже:

31

Шестерня

Заводской номер: 16Y-02A-00011 Количество на модель: 1

16Y-02A-00011

1

32

Номер детали на чертеже:

32

Шестерня

Заводской номер: 16Y-02A-00010 Количество на модель: 1

16Y-02A-00010

1

33

Номер детали на чертеже:

33

Шпонка

Заводской номер: 04000-11863 Количество на модель: 1

04000-11863

1

34

Номер детали на чертеже:

34

Shaft

Заводской номер: 16Y-02A-00045 Количество на модель: 1

16Y-02A-00045

1

35

Номер детали на чертеже:

35

Шайба стопорная

Заводской номер: 16Y-02A-00018 Количество на модель: 3

16Y-02A-00018

3

36

Номер детали на чертеже:

36

Болт

Заводской номер: 01010-31045 Количество на модель: 6

01010-31045

6

37

Номер детали на чертеже:

37

O-ring

Заводской номер: GB3452.1 Количество на модель: 2

GB3452.1

2

38

Номер детали на чертеже:

38

Корпус подшипника

Заводской номер: 16Y-02A-00026 Количество на модель: 1

16Y-02A-00026

1

39

Номер детали на чертеже:

39

Bearing

Заводской номер: GB276-6213 Количество на модель: 1

GB276-6213

1

40

Номер детали на чертеже:

40

Bearing

Заводской номер: 16Y-02A-00035 Количество на модель: 1

16Y-02A-00035

1

41

Номер детали на чертеже:

41

Кольцо круглого сечения

Заводской номер: 07000-65110 Количество на модель: 2

07000-65110

2

42

Номер детали на чертеже:

42

Сальник

Заводской номер: 16Y-02A-00027 Количество на модель: 1

16Y-02A-00027

1

43

Номер детали на чертеже:

43

Bearing cover

Заводской номер: 16Y-02A-00046 Количество на модель: 1

16Y-02A-00046

1

44

Номер детали на чертеже:

44

Корпус подшипника

Заводской номер: 16Y-02A-00034 Количество на модель: 1

16Y-02A-00034

1

45

Номер детали на чертеже:

45

Болт

Заводской номер: 01010-51240 Количество на модель: 18

01010-51240

18

46

Номер детали на чертеже:

46

Открытое кольцо

Заводской номер: 04064-04518 Количество на модель: 1

04064-04518

1

47

Номер детали на чертеже:

47

Болт

Заводской номер: 01010-51230 Количество на модель: 4

01010-51230

4

48

Номер детали на чертеже:

48

Болт

Заводской номер: 01010-51245 Количество на модель: 6

01010-51245

6

49

Номер детали на чертеже:

49

Крышка

Заводской номер: 16Y-02A-00039 Количество на модель: 1

16Y-02A-00039

1

50

Номер детали на чертеже:

50

Шайба

Заводской номер: 16Y-02A-00040 Количество на модель: 1

16Y-02A-00040

1

51

Номер детали на чертеже:

51

Корпус подшипника

Заводской номер: 16Y-02A-00038 Количество на модель: 1

16Y-02A-00038

1

52

Номер детали на чертеже:

52

Кольцо круглого сечения

Заводской номер: 07000-62135 Количество на модель: 1

07000-62135

1

53

Номер детали на чертеже:

53

Ось

Заводской номер: 16Y-02A-00033 Количество на модель: 1

16Y-02A-00033

1

54

Номер детали на чертеже:

54

Шпонка

Заводской номер: 04000-11850 Количество на модель: 1

04000-11850

1
