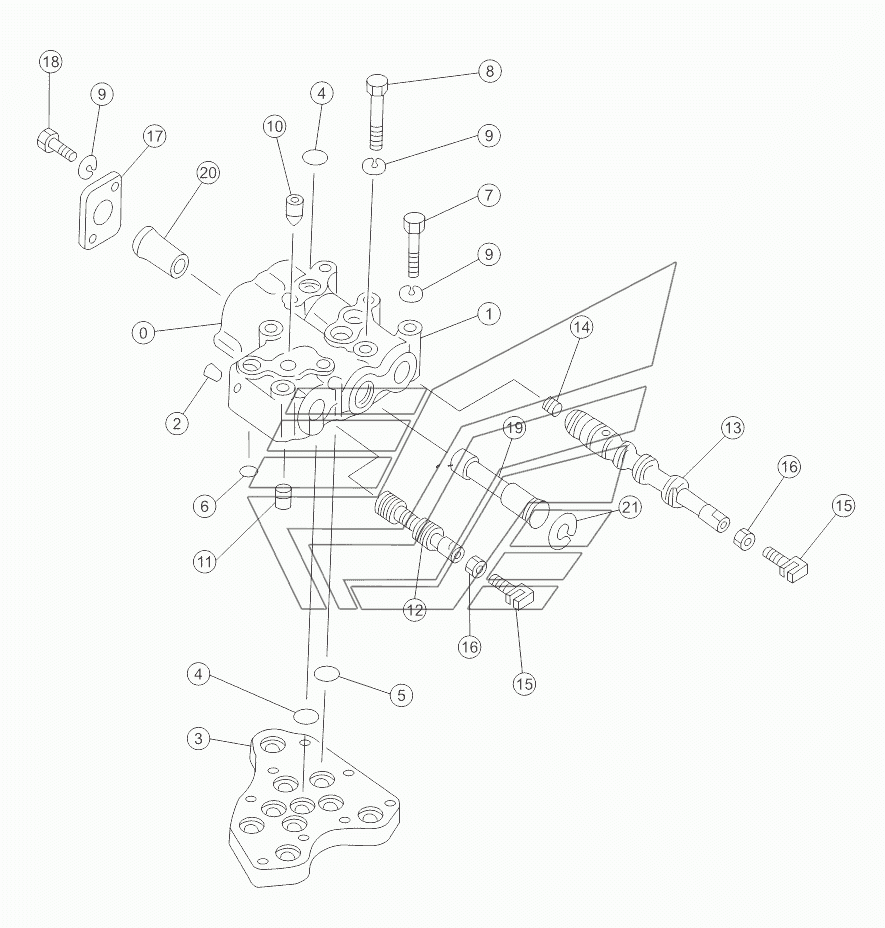

TRANSMISSION CONTROL VALVE 16Y-75-101 V1.0 SD16 (вариант). Каталог 2014г.

OIL COOLER PIPING 16Y-75-003 V1.0 SD16 (вариант) TRANSMISSION CONTROL VALVE 16Y-75-102 V1.0 SD16 (вариант)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус гидрораспределителя

Заводской номер: 145-15-45210 Количество на модель: 1

145-15-45210

1

2

Номер детали на чертеже:

2

Plug

Заводской номер: 07043-70108 Количество на модель: 1

07043-70108

1

3

Номер детали на чертеже:

3

Седло

Заводской номер: 144-15-25110 Количество на модель: 1

144-15-25110

1

4

Номер детали на чертеже:

4

Кольцо круглого сечения

Заводской номер: 07000-73022 Количество на модель: 10

07000-73022

10

5

Номер детали на чертеже:

5

Кольцо круглого сечения

Заводской номер: 07000-73025 Количество на модель: 3

07000-73025

3

6

Номер детали на чертеже:

6

Кольцо круглого сечения

Заводской номер: 07000-72016 Количество на модель: 1

07000-72016

1

7

Номер детали на чертеже:

7

Болт

Заводской номер: 144-15-25160 Количество на модель: 1

144-15-25160

1

8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-51075 Количество на модель: 1

01010-51075

1

9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01602-21030 Количество на модель: 4

01602-21030

4

10

Номер детали на чертеже:

10

Стопор

Заводской номер: 195-15-15671 Количество на модель: 1

195-15-15671

1

11

Номер детали на чертеже:

11

Стопор

Заводской номер: 175-15-45260 Количество на модель: 1

175-15-45260

1

12

Номер детали на чертеже:

12

Шпулька

Заводской номер: 175-15-45220 Количество на модель: 1

175-15-45220

1

13

Номер детали на чертеже:

13

Шпулька

Заводской номер: 175-15-45231 Количество на модель: 1

175-15-45231

1

14

Номер детали на чертеже:

14

Заглушка

Заводской номер: 144-15-25210 Количество на модель: 1

144-15-25210

1

15

Номер детали на чертеже:

15

Скоба

Заводской номер: 09363-01053 Количество на модель: 2

09363-01053

2

16

Номер детали на чертеже:

16

Гайка

Заводской номер: 01580-01008 Количество на модель: 2

01580-01008

2

17

Номер детали на чертеже:

17

Пластина

Заводской номер: 144-15-25810 Количество на модель: 1

144-15-25810

1

18

Номер детали на чертеже:

18

Болт

Заводской номер: 01010-51025 Количество на модель: 2

01010-51025

2

19

Номер детали на чертеже:

19

Стержень

Заводской номер: 144-15-25420 Количество на модель: 1

144-15-25420

1

20

Номер детали на чертеже:

20

Втулка установочная

Заводской номер: 145-15-45550 Количество на модель: 1

145-15-45550

1

21

Номер детали на чертеже:

21

Упорное кольцо

Заводской номер: 04065-03515 Количество на модель: 1

04065-03515

1
