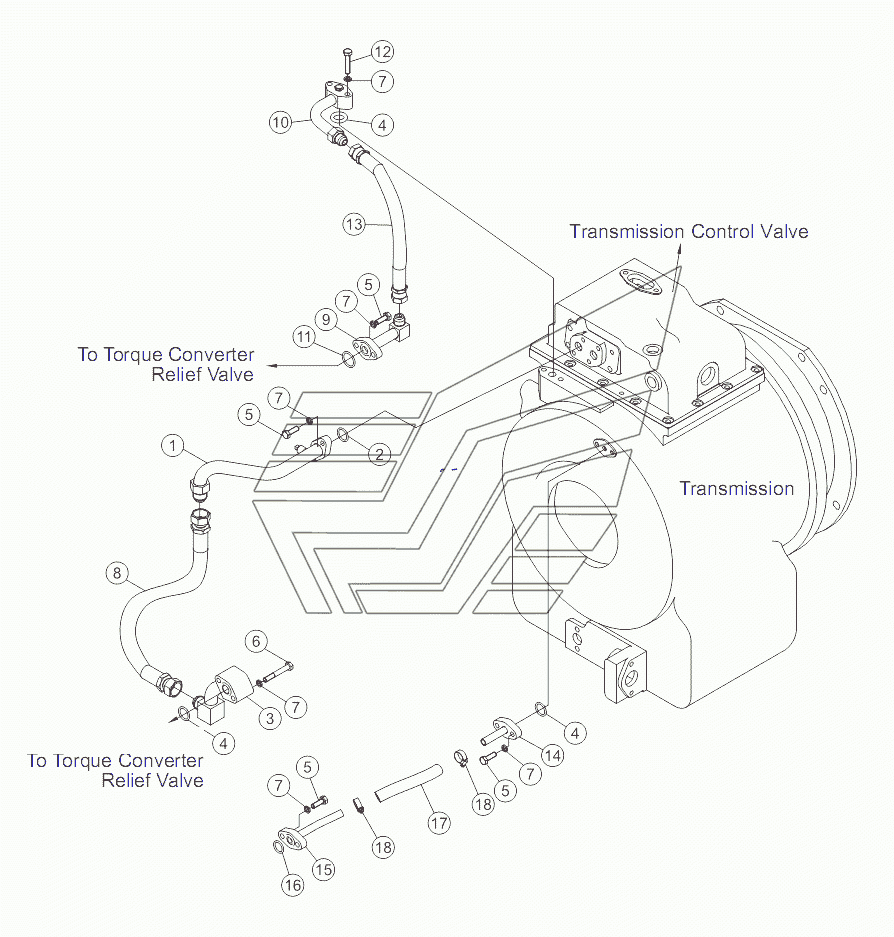

TORQUE CONVERTER PIPING 16Y-75-002 V1.0 SD16 (вариант). Каталог 2014г.

TRANSMISSION PIPING 16Y-75-001 V1.0 SD16 (вариант) OIL COOLER PIPING 16Y-75-003 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубка распределителя

Заводской номер: 16Y-75-21000 Количество на модель: 1
16Y-75-21000
1
2

Номер детали на чертеже:

2

O-ring

Заводской номер: 07000-F3028 Количество на модель: 1
07000-F3028
1
3

Номер детали на чертеже:

3

Трубка трансформатора

Заводской номер: 16Y-75-11000 Количество на модель: 1
16Y-75-11000
1
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 07000-F3025 Количество на модель: 3
07000-F3025
3
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-51030 Количество на модель: 8
01010-51030
8
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-51070 Количество на модель: 2
01010-51070
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 01602-21030 Количество на модель: 12
01602-21030
12
8

Номер детали на чертеже:

8

hose

Заводской номер: 07102-20606 Количество на модель: 1
07102-20606
1
9

Номер детали на чертеже:

9

Трубка обратная

Заводской номер: 16Y-75-19000 Количество на модель: 1
16Y-75-19000
1
10

Номер детали на чертеже:

10

Трубка обратная

Заводской номер: 16Y-75-07000 Количество на модель: 1
16Y-75-07000
1
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 07000-F3030 Количество на модель: 1
07000-F3030
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: 01010-51045 Количество на модель: 2
01010-51045
2
13

Номер детали на чертеже:

13

Рукав

Заводской номер: 07102-20504 Количество на модель: 1
07102-20504
1
14

Номер детали на чертеже:

14

Трубка сапуна

Заводской номер: 16Y-75-06000 Количество на модель: 1
16Y-75-06000
1
15

Номер детали на чертеже:

15

Трубка сапуна

Заводской номер: 16Y-75-04000 Количество на модель: 1
16Y-75-04000
1
16

Номер детали на чертеже:

16

O-ring

Заводской номер: 07000-F3022 Количество на модель: 1
07000-F3022
1
17

Номер детали на чертеже:

17

Hose

Заводской номер: 07260-01420 Количество на модель: 1
07260-01420
1
18

Номер детали на чертеже:

18

Зажим

Заводской номер: 07281-00259 Количество на модель: 2
07281-00259
2
