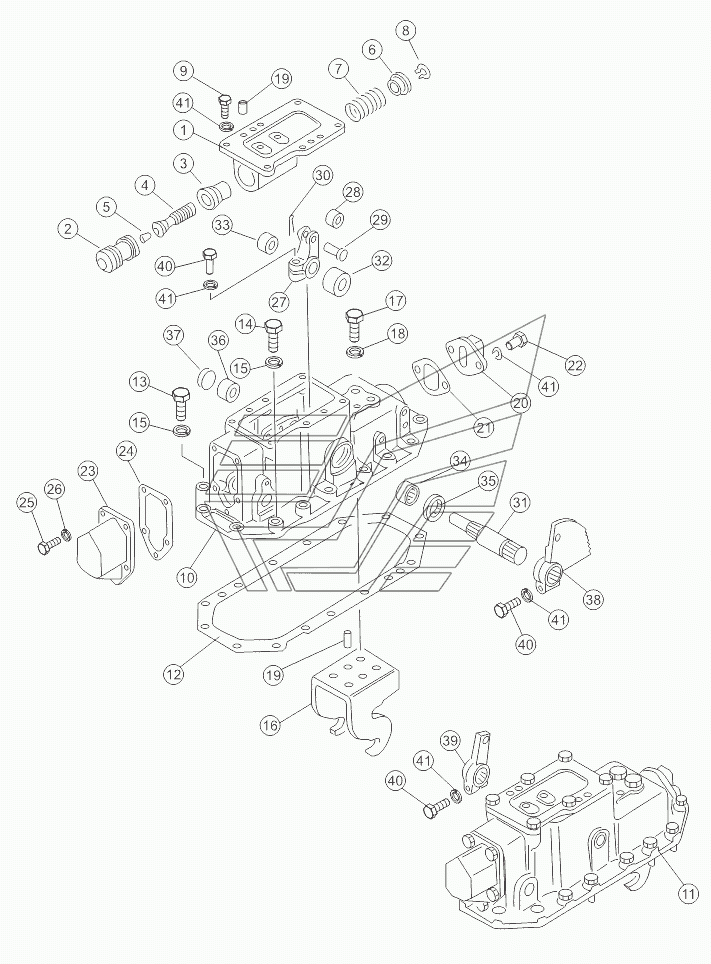

BRAKING BOOSTER 16Y-17-001 V1.0 SD16 (вариант). Каталог 2014г.

STEERING CLUTCH 16Y-16-002 V1.0 SD16 (вариант) BRAKE BAND AND LINKAGES16Y-17-002 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус клапана

Заводской номер: 16Y-17-00010 Количество на модель: 1
16Y-17-00010
1
1

Номер детали на чертеже:

1

Корпус клапана

Заводской номер: 16Y-17-00028 Количество на модель: 1
16Y-17-00028
1
2

Номер детали на чертеже:

2

Поршень

Заводской номер: 16Y-17-00004 Количество на модель: 2
16Y-17-00004
2
3

Номер детали на чертеже:

3

Втулка

Заводской номер: 16Y-17-00007 Количество на модель: 2
16Y-17-00007
2
4

Номер детали на чертеже:

4

Поршень

Заводской номер: 16Y-17-00006 Количество на модель: 2
16Y-17-00006
2
5

Номер детали на чертеже:

5

Plug

Заводской номер: 07043-70108 Количество на модель: 2
07043-70108
2
6

Номер детали на чертеже:

6

Гнездо пружина

Заводской номер: 16Y-17-00009 Количество на модель: 2
16Y-17-00009
2
7

Номер детали на чертеже:

7

Пружина

Заводской номер: 16Y-17-00029 Количество на модель: 2
16Y-17-00029
2
8

Номер детали на чертеже:

8

Открытое кольцо

Заводской номер: 04064-02512 Количество на модель: 2
04064-02512
2
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-51230 Количество на модель: 12
01010-51230
12
10

Номер детали на чертеже:

10

Крышка правая

Заводской номер: 16Y-17-00021 Количество на модель: 1
16Y-17-00021
1
11

Номер детали на чертеже:

11

Крышка левая

Заводской номер: 16Y-17-00022 Количество на модель: 1
16Y-17-00022
1
12

Номер детали на чертеже:

12

Сальник

Заводской номер: 16Y-17-00016 Количество на модель: 2
16Y-17-00016
2
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-51455 Количество на модель: 28
01010-51455
28
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01010-51445 Количество на модель: 2
01010-51445
2
15

Номер детали на чертеже:

15

Рессорная шайба

Заводской номер: 01602-21442 Количество на модель: 30
01602-21442
30
16

Номер детали на чертеже:

16

Кронштейн

Заводской номер: 16Y-17-00011 Количество на модель: 2
16Y-17-00011
2
17

Номер детали на чертеже:

17

Болт

Заводской номер: 01010-51645 Количество на модель: 8
01010-51645
8
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 01643-31645 Количество на модель: 8
01643-31645
8
19

Номер детали на чертеже:

19

Фиксирующий штифт

Заводской номер: 04020-01228 Количество на модель: 8
04020-01228
8
20

Номер детали на чертеже:

20

Крышка задняя

Заводской номер: 16Y-17-03000 Количество на модель: 2
16Y-17-03000
2
21

Номер детали на чертеже:

21

Сальник

Заводской номер: 16Y-17-00012 Количество на модель: 2
16Y-17-00012
2
22

Номер детали на чертеже:

22

Болт

Заводской номер: 01010-51225 Количество на модель: 4
01010-51225
4
23

Номер детали на чертеже:

23

Крышка передняя

Заводской номер: 16Y-17-00001 Количество на модель: 2
16Y-17-00001
2
24

Номер детали на чертеже:

24

Сальник

Заводской номер: 16Y-17-00003 Количество на модель: 2
16Y-17-00003
2
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-51025 Количество на модель: 10
01010-51025
10
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 01602-21030 Количество на модель: 10
01602-21030
10
27

Номер детали на чертеже:

27

Рычаг

Заводской номер: 16Y-17-00014 Количество на модель: 2
16Y-17-00014
2
28

Номер детали на чертеже:

28

Ролик

Заводской номер: 16Y-17-00031 Количество на модель: 2
16Y-17-00031
2
29

Номер детали на чертеже:

29

Палец

Заводской номер: 04205-01638 Количество на модель: 2
04205-01638
2
30

Номер детали на чертеже:

30

Разводной шплинт

Заводской номер: 04050-14028 Количество на модель: 2
04050-14028
2
31

Номер детали на чертеже:

31

Ось

Заводской номер: 16Y-17-00017 Количество на модель: 2
16Y-17-00017
2
32

Номер детали на чертеже:

32

Манжета

Заводской номер: 16Y-17-00015 Количество на модель: 2
16Y-17-00015
2
33

Номер детали на чертеже:

33

Манжета

Заводской номер: 16Y-17-00013 Количество на модель: 2
16Y-17-00013
2
34

Номер детали на чертеже:

34

Needle roller bearing

Заводской номер: GB290-HK3520 Количество на модель: 2
GB290-HK3520
2
35

Номер детали на чертеже:

35

Oil seal

Заводской номер: HG4/692-SD35X56X12 Количество на модель: 2
HG4/692-SD35X56X12
2
36

Номер детали на чертеже:

36

Needle roller bearing

Заводской номер: GB290-HK2516 Количество на модель: 2
GB290-HK2516
2
37

Номер детали на чертеже:

37

Пробка

Заводской номер: 07046-23016 Количество на модель: 2
07046-23016
2
38

Номер детали на чертеже:

38

Пластина

Заводской номер: 10Y-26-06000 Количество на модель: 1
10Y-26-06000
1
39

Номер детали на чертеже:

39

Рычаг

Заводской номер: 16Y-26-31000 Количество на модель: 1
16Y-26-31000
1
40

Номер детали на чертеже:

40

Болт

Заводской номер: 01010-51245 Количество на модель: 4
01010-51245
4
41

Номер детали на чертеже:

41

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 26
01602-21236
26
