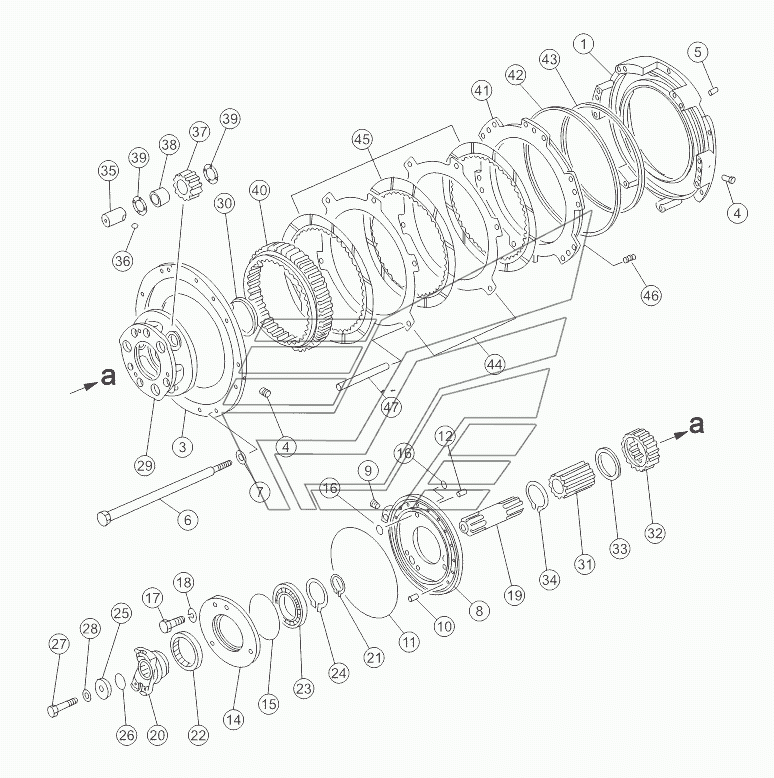

FORWARD CLUTCH 16Y-15-003 V1.0 SD16 (вариант). Каталог 2014г.

TRANSMISSION REAR CASE, REAR 16Y-15-002 V1.0 SD16 (вариант) BACKWARD CLUTCH 16Y-15-004 V1.0 SD16 (вариант)

Вид отображения:

Детали справа

По ширине экрана

1

3

4

5

6

7

8

9

10

11

12

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус

Заводской номер: 16Y-15-00024 Количество на модель: 1

16Y-15-00024

1

3

Номер детали на чертеже:

3

Пластина нажимная

Заводской номер: 16Y-15-00002 Количество на модель: 1

16Y-15-00002

1

4

Номер детали на чертеже:

4

Пробка

Заводской номер: 16Y-15-00088 Количество на модель: 4

16Y-15-00088

4

5

Номер детали на чертеже:

5

Фиксирующий штифт

Заводской номер: 04020-01228 Количество на модель: 4

04020-01228

4

6

Номер детали на чертеже:

6

Болт

Заводской номер: 16Y-15-00022 Количество на модель: 9

16Y-15-00022

9

7

Номер детали на чертеже:

7

Шайба

Заводской номер: 16Y-15-00023 Количество на модель: 9

16Y-15-00023

9

8

Номер детали на чертеже:

8

Крышка подшипника передняя

Заводской номер: 16Y-15-00007 Количество на модель: 1

16Y-15-00007

1

9

Номер детали на чертеже:

9

Plug

Заводской номер: 07043-70211 Количество на модель: 1

07043-70211

1

10

Номер детали на чертеже:

10

Фиксирующий штифт

Заводской номер: 04020-01024 Количество на модель: 6

04020-01024

6

11

Номер детали на чертеже:

11

O-ring

Заводской номер: 07000-15280 Количество на модель: 1

07000-15280

1

12

Номер детали на чертеже:

12

Фиксирующий штифт

Заводской номер: 04020-01638 Количество на модель: 3

04020-01638

3

14

Номер детали на чертеже:

14

Крышка передняя

Заводской номер: 16Y-15-00008 Количество на модель: 1

16Y-15-00008

1

15

Номер детали на чертеже:

15

Кольцо

Заводской номер: 07000-12145 Количество на модель: 1

07000-12145

1

16

Номер детали на чертеже:

16

Кольцо

Заводской номер: 07000-72018 Количество на модель: 8

07000-72018

8

17

Номер детали на чертеже:

17

Болт

Заводской номер: 01010-51460 Количество на модель: 5

01010-51460

5

18

Номер детали на чертеже:

18

Рессорная шайба

Заводской номер: 01602-01442 Количество на модель: 5

01602-01442

5

19

Номер детали на чертеже:

19

Ось

Заводской номер: 16Y-15-00011 Количество на модель: 1

16Y-15-00011

1

20

Номер детали на чертеже:

20

Муфта

Заводской номер: 16Y-15-00009 Количество на модель: 1

16Y-15-00009

1

21

Номер детали на чертеже:

21

Кольцо стопорное

Заводской номер: 04064-05020 Количество на модель: 1

04064-05020

1

22

Номер детали на чертеже:

22

Oil seal

Заводской номер: 07012-00095 Количество на модель: 1

07012-00095

1

23

Номер детали на чертеже:

23

Bearing

Заводской номер: GB276-6016 Количество на модель: 1

GB276-6016

1

24

Номер детали на чертеже:

24

Открытое кольцо

Заводской номер: 04064-08025 Количество на модель: 1

04064-08025

1

25

Номер детали на чертеже:

25

Кронштейн

Заводской номер: 16Y-15-00010 Количество на модель: 1

16Y-15-00010

1

26

Номер детали на чертеже:

26

Кольцо круглого сечения

Заводской номер: 16Y-15-00012 Количество на модель: 1

16Y-15-00012

1

27

Номер детали на чертеже:

27

Bolt

Заводской номер: 01050-51480 Количество на модель: 1

01050-51480

1

28

Номер детали на чертеже:

28

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 1

01643-31445

1

29

Номер детали на чертеже:

29

Водило сателлитов

Заводской номер: 16Y-15-00006 Количество на модель: 1

16Y-15-00006

1

30

Номер детали на чертеже:

30

Кольцо уплотнительное

Заводской номер: 16Y-15-00017 Количество на модель: 1

16Y-15-00017

1

31

Номер детали на чертеже:

31

Ось

Заводской номер: 16Y-15-00013 Количество на модель: 1

16Y-15-00013

1

32

Номер детали на чертеже:

32

Шестерня солнечная

Заводской номер: 16Y-15-00014 Количество на модель: 1

16Y-15-00014

1

33

Номер детали на чертеже:

33

Втулка стопорная

Заводской номер: 16Y-15-00015 Количество на модель: 1

16Y-15-00015

1

34

Номер детали на чертеже:

34

Кольцо стопорное

Заводской номер: 04064-07525 Количество на модель: 1

04064-07525

1

35

Номер детали на чертеже:

35

Вал-шестерня

Заводской номер: 16Y-15-00018 Количество на модель: 3

16Y-15-00018

3

36

Номер детали на чертеже:

36

Стальной шарик

Заводской номер: 04260-00635 Количество на модель: 3

04260-00635

3

37

Номер детали на чертеже:

37

Сателлит

Заводской номер: 16Y-15-00019 Количество на модель: 3

16Y-15-00019

3

38

Номер детали на чертеже:

38

Подшипник игольчатый

Заводской номер: 16Y-15-10000 Количество на модель: 3

16Y-15-10000

3

39

Номер детали на чертеже:

39

Стопорная шайба

Заводской номер: 09233-03820 Количество на модель: 6

09233-03820

6

40

Номер детали на чертеже:

40

Венец зубчатый

Заводской номер: 16Y-15-00004 Количество на модель: 1

16Y-15-00004

1

41

Номер детали на чертеже:

41

Поршень

Заводской номер: 16Y-15-00026 Количество на модель: 1

16Y-15-00026

1

42

Номер детали на чертеже:

42

Кольцо уплотнительное

Заводской номер: 16Y-15-00027 Количество на модель: 1

16Y-15-00027

1

43

Номер детали на чертеже:

43

Кольцо уплотнительное

Заводской номер: 16Y-15-00025 Количество на модель: 1

16Y-15-00025

1

44

Номер детали на чертеже:

44

Прокладка

Заводской номер: 16Y-15-00003 Количество на модель: 2

16Y-15-00003

2

45

Номер детали на чертеже:

45

Диск фрикционный

Заводской номер: 16Y-15-09000 Количество на модель: 3

16Y-15-09000

3

46

Номер детали на чертеже:

46

Пружина

Заводской номер: 16Y-15-00083 Количество на модель: 12

16Y-15-00083

12

47

Номер детали на чертеже:

47

Палец

Заводской номер: 16Y-15-00071 Количество на модель: 6

16Y-15-00071

6
