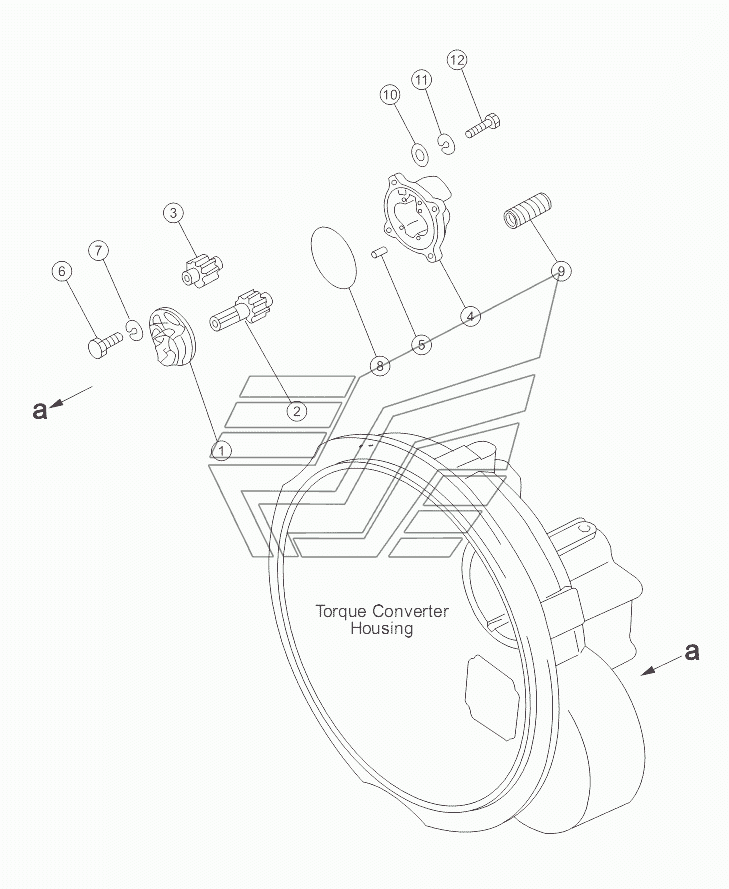

OIL SCAVENGER PUMP ASSY 16Y-11-401 V1.0 SD16 (вариант). Каталог 2014г.

VALVE 16Y-11-301 V1.0 SD16 (вариант) UNIVERSAL JOINT ASSY 16Y-12-001 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pump assy

Заводской номер: 175-13-23500 Количество на модель: 1
175-13-23500
1
1

Номер детали на чертеже:

1

Крышка

Заводской номер: 175-13-23540 Количество на модель: 1
175-13-23540
1
2

Номер детали на чертеже:

2

Шестерня привода

Заводской номер: 175-13-23510 Количество на модель: 1
175-13-23510
1
3

Номер детали на чертеже:

3

Ведомая шестерня

Заводской номер: 175-13-23520 Количество на модель: 1
175-13-23520
1
4

Номер детали на чертеже:

4

Бак

Заводской номер: 175-13-23530 Количество на модель: 1
175-13-23530
1
5

Номер детали на чертеже:

5

Фиксирующий штифт

Заводской номер: 04020-00820 Количество на модель: 2
04020-00820
2
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-80835 Количество на модель: 4
01010-80835
4
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 01602-20825 Количество на модель: 4
01602-20825
4
8

Номер детали на чертеже:

8

Кольцо

Заводской номер: 07000-62115 Количество на модель: 1
07000-62115
1
9

Номер детали на чертеже:

9

Винтовая втулка

Заводской номер: 01190-01011 Количество на модель: 2
01190-01011
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01641-20812 Количество на модель: 4
01641-20812
4
11

Номер детали на чертеже:

11

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 4
01602-21236
4
12

Номер детали на чертеже:

12

Болт

Заводской номер: 01010-51235 Количество на модель: 4
01010-51235
4
