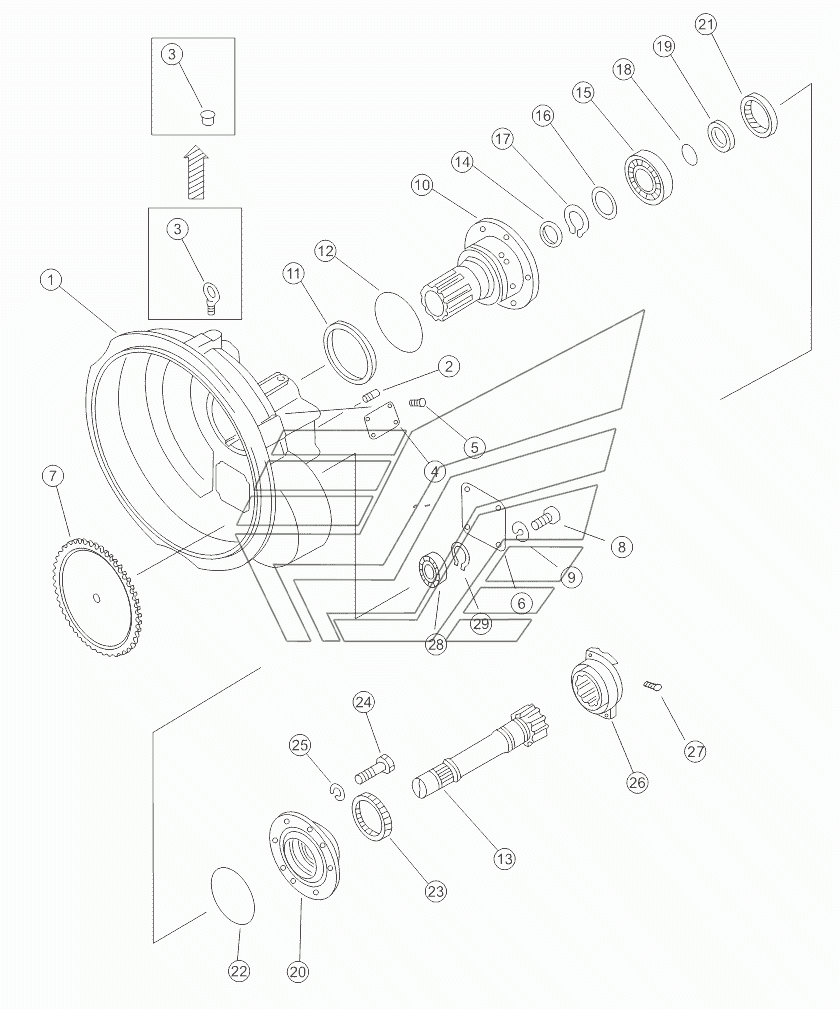

TORQUE CONVERTER HOUSING 16Y-11-001 V1.0 SD16 (вариант). Каталог 2014г.

DECELERATOR PEDAL 16Y-05CA-003 V1.0 SD16 (вариант) TURBINE AND STATOR ASSY 16Y-11-002 V1.0 SD16 (вариант)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Картер

Заводской номер: 16Y-11-00009 Количество на модель: 1

16Y-11-00009

1

2

Номер детали на чертеже:

2

Заглушка

Заводской номер: 07042-20108 Количество на модель: 1

07042-20108

1

3

Номер детали на чертеже:

3

Болт с ушком

Заводской номер: 04530-11628 Количество на модель: 1

04530-11628

1

4

Номер детали на чертеже:

4

Label plate

Заводской номер: YJ380-BP01 Количество на модель: 1

YJ380-BP01

1

5

Номер детали на чертеже:

5

Заклепка

Заводской номер: 04418-03060 Количество на модель: 4

04418-03060

4

6

Номер детали на чертеже:

6

Cover

Заводской номер: 175-13-23220A Количество на модель: 1

175-13-23220A

1

7

Номер детали на чертеже:

7

Шестерня

Заводской номер: 16Y-11-00008 Количество на модель: 1

16Y-11-00008

1

8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-81235 Количество на модель: 4

01010-81235

4

10

Номер детали на чертеже:

10

Опора направляющего колеса

Заводской номер: 16Y-11-00011 Количество на модель: 1

16Y-11-00011

1

11

Номер детали на чертеже:

11

Герметичное кольцо

Заводской номер: 154-13-42710 Количество на модель: 1

154-13-42710

1

12

Номер детали на чертеже:

12

O-ring

Заводской номер: 07000-75140 Количество на модель: 1

07000-75140

1

13

Номер детали на чертеже:

13

Вал турбины

Заводской номер: 16Y-11-00018 Количество на модель: 1

16Y-11-00018

1

14

Номер детали на чертеже:

14

Кольцо уплотнительное

Заводской номер: 16Y-11-00003 Количество на модель: 1

16Y-11-00003

1

15

Номер детали на чертеже:

15

Bearing

Заводской номер: GB276-6311C4 Количество на модель: 1

GB276-6311C4

1

16

Номер детали на чертеже:

16

Проставка

Заводской номер: 16Y-11-00004 Количество на модель: 1

16Y-11-00004

1

17

Номер детали на чертеже:

17

Кольцо стопорное

Заводской номер: 04064-05520 Количество на модель: 1

04064-05520

1

18

Номер детали на чертеже:

18

Кольцо круглого сечения

Заводской номер: 16Y-11-00006 Количество на модель: 1

16Y-11-00006

1

19

Номер детали на чертеже:

19

Опора

Заводской номер: 16Y-11-00007 Количество на модель: 1

16Y-11-00007

1

20

Номер детали на чертеже:

20

Крышка

Заводской номер: 16Y-11-00005 Количество на модель: 1

16Y-11-00005

1

21

Номер детали на чертеже:

21

Oil seal

Заводской номер: 07012-70080 Количество на модель: 1

07012-70080

1

22

Номер детали на чертеже:

22

O-ring

Заводской номер: 07000-72135 Количество на модель: 1

07000-72135

1

23

Номер детали на чертеже:

23

seal

Заводской номер: 175-13-22730 Количество на модель: 1

175-13-22730

1

24

Номер детали на чертеже:

24

Bolt

Заводской номер: 01010-81245 Количество на модель: 6

01010-81245

6

25

Номер детали на чертеже:

25

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 10

01602-21236

10

26

Номер детали на чертеже:

26

Муфта

Заводской номер: 16Y-11-10000 Количество на модель: 1

16Y-11-10000

1

27

Номер детали на чертеже:

27

Пресс-масленка

Заводской номер: 07020-00613 Количество на модель: 1

07020-00613

1

28

Номер детали на чертеже:

28

Double row angular contact ball bearing

Заводской номер: GB296-3206C3 Количество на модель: 1

GB296-3206C3

1

29

Номер детали на чертеже:

29

Открытое кольцо

Заводской номер: 04064-03015 Количество на модель: 1

04064-03015

1
