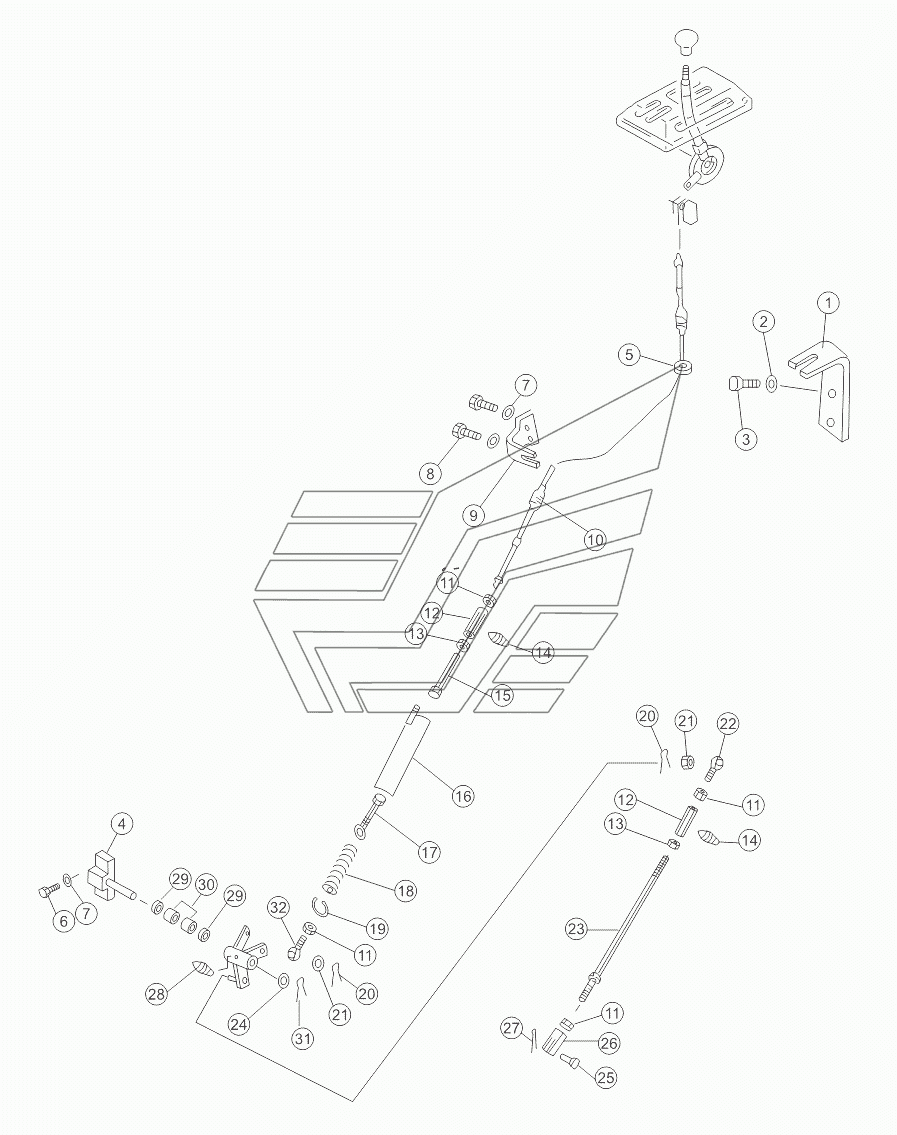

FUEL CONTROL 16Y-05CA-002 V1.0 SD16 (вариант). Каталог 2014г.

FUEL CONTROL 16Y-05CA-001 V1.0 SD16 (вариант) DECELERATOR PEDAL 16Y-05CA-003 V1.0 SD16 (вариант)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Пластина

Заводской номер: 16Y-05C-00001 Количество на модель: 1

16Y-05C-00001

1

2

Номер детали на чертеже:

2

Шайба

Заводской номер: 01643-31032 Количество на модель: 5

01643-31032

5

3

Номер детали на чертеже:

3

Болт

Заводской номер: 01010-51025 Количество на модель: 2

01010-51025

2

4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: 16Y-05C-04000 Количество на модель: 1

16Y-05C-04000

1

5

Номер детали на чертеже:

5

Трубка

Заводской номер: 08037-01610 Количество на модель: 1

08037-01610

1

6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-51240 Количество на модель: 3

01010-51240

3

7

Номер детали на чертеже:

7

Шайба

Заводской номер: 01643-31232 Количество на модель: 4

01643-31232

4

8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-51235 Количество на модель: 2

01010-51235

2

9

Номер детали на чертеже:

9

Plate

Заводской номер: 16Y-05C-00003 Количество на модель: 1

16Y-05C-00003

1

10

Номер детали на чертеже:

10

Вал гибкий

Заводской номер: 16Y-05C-01000 Количество на модель: 1

16Y-05C-01000

1

11

Номер детали на чертеже:

11

Гайка

Заводской номер: 01580-10806 Количество на модель: 3

01580-10806

3

12

Номер детали на чертеже:

12

Гайка регулировочная

Заводской номер: 16Y-05-00005 Количество на модель: 2

16Y-05-00005

2

13

Номер детали на чертеже:

13

Гайка

Заводской номер: 01508-40805 Количество на модель: 2

01508-40805

2

14

Номер детали на чертеже:

14

Пресс-масленка

Заводской номер: 07020-00613 Количество на модель: 2

07020-00613

2

15

Номер детали на чертеже:

15

Рычаг

Заводской номер: 16Y-05C-06000 Количество на модель: 1

16Y-05C-06000

1

16

Номер детали на чертеже:

16

Корпус пружины

Заводской номер: 16Y-05-13000 Количество на модель: 1

16Y-05-13000

1

17

Номер детали на чертеже:

17

Рычаг

Заводской номер: 16Y-05C-07000 Количество на модель: 1

16Y-05C-07000

1

18

Номер детали на чертеже:

18

Пружина

Заводской номер: 16Y-05-00009 Количество на модель: 1

16Y-05-00009

1

19

Номер детали на чертеже:

19

Кольцо стопорное

Заводской номер: 04065-03815 Количество на модель: 1

04065-03815

1

20

Номер детали на чертеже:

20

Разводной штифт 2х16

Заводской номер: 04050-12016 Количество на модель: 4

04050-12016

4

21

Номер детали на чертеже:

21

Nut

Заводской номер: 01590-30809 Количество на модель: 2

01590-30809

2

22

Номер детали на чертеже:

22

Joint bearing

Заводской номер: 04252-00853 Количество на модель: 1

04252-00853

1

23

Номер детали на чертеже:

23

Lever

Заводской номер: 16Y-05CA-02000 Количество на модель: 1

16Y-05CA-02000

1

24

Номер детали на чертеже:

24

Шайба

Заводской номер: 01640-21626 Количество на модель: 1

01640-21626

1

25

Номер детали на чертеже:

25

Pin

Заводской номер: 04205-10622 Количество на модель: 1

04205-10622

1

26

Номер детали на чертеже:

26

Plate

Заводской номер: 16Y-05A-00001 Количество на модель: 1

16Y-05A-00001

1

27

Номер детали на чертеже:

27

Pin, cotter

Заводской номер: 04050-11620 Количество на модель: 1

04050-11620

1

28

Номер детали на чертеже:

28

Fitting grease

Заводской номер: 07020-00816 Количество на модель: 1

07020-00816

1

29

Номер детали на чертеже:

29

Кольцо пылезащитное

Заводской номер: 06122-01603 Количество на модель: 2

06122-01603

2

30

Номер детали на чертеже:

30

Needle roller bearing

Заводской номер: GB290-HK1612 Количество на модель: 2

GB290-HK1612

2

31

Номер детали на чертеже:

31

Чека разводная

Заводской номер: 04050-14024 Количество на модель: 1

04050-14024

1

32

Номер детали на чертеже:

32

Подшипник соединительный

Заводской номер: 04250-50847 Количество на модель: 1

04250-50847

1
