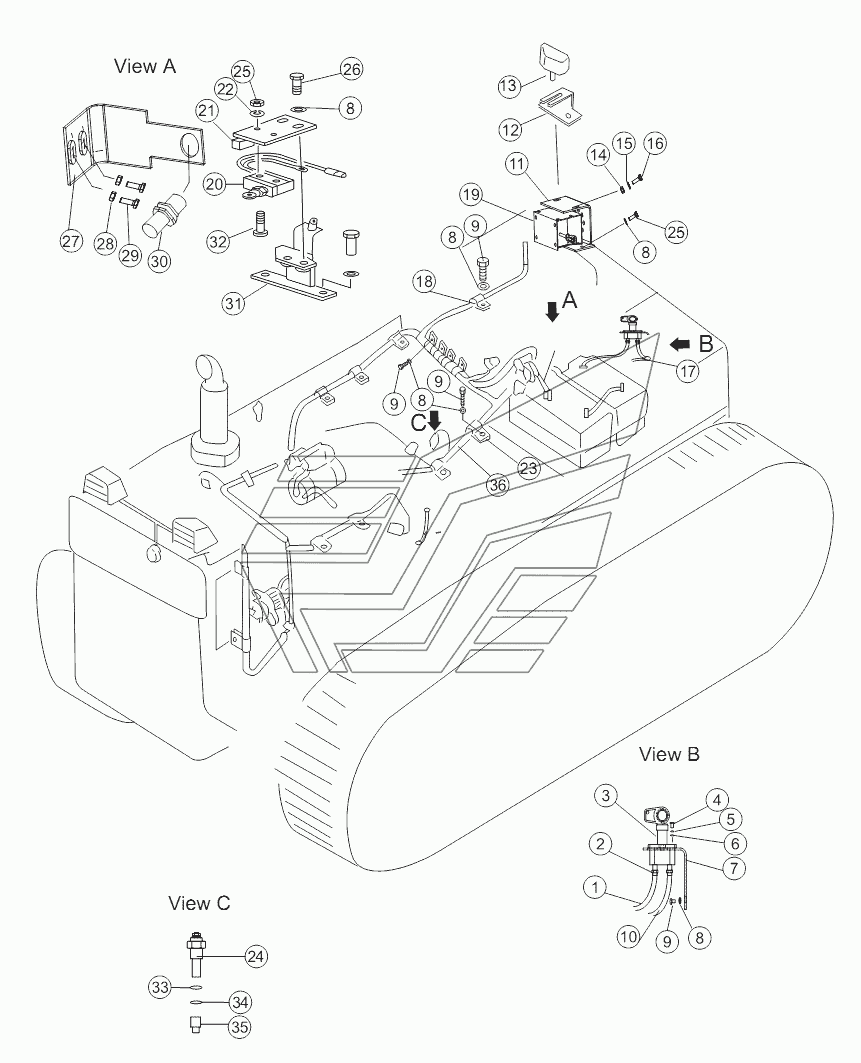

FLOOR PLATE ELECTRICAL SYSTEM 16Y-07C-001 V1.0 SD16 (вариант). Каталог 2014г.

INSTRUMENT D2210-00090 V1.0 SD16 (вариант) FLOOR PLATE ELECTRICAL SYSTEM 16Y-07D-001 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cable

Заводской номер: 16Y-07C-07000 Количество на модель: 1
16Y-07C-07000
1
2

Номер детали на чертеже:

2

Cover

Заводской номер: 08038-00035 Количество на модель: 2
08038-00035
2
3

Номер детали на чертеже:

3

Switch

Заводской номер: D2602-25000 Количество на модель: 1
D2602-25000
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-51016 Количество на модель: 2
01010-51016
2
6

Номер детали на чертеже:

6

Washer

Заводской номер: 01640-20610 Количество на модель: 2
01640-20610
2
7

Номер детали на чертеже:

7

Гайка

Заводской номер: 01580-10605 Количество на модель: 2
01580-10605
2
9

Номер детали на чертеже:

9

Switch seat

Заводской номер: 16Y-07D-00002 Количество на модель: 1
16Y-07D-00002
1
10

Номер детали на чертеже:

10

Гайка

Заводской номер: 01580-00806 Количество на модель: 2
01580-00806
2
11

Номер детали на чертеже:

11

Жгут проводов

Заводской номер: 16Y-07C-01000 Количество на модель: 1
16Y-07C-01000
1
12

Номер детали на чертеже:

12

Bracket

Заводской номер: 17S-07H-05000 Количество на модель: 1
17S-07H-05000
1
13

Номер детали на чертеже:

13

Bracket

Заводской номер: 171-07-11200 Количество на модель: 1
171-07-11200
1
14

Номер детали на чертеже:

14

Большая лампа

Заводской номер: D2401-07000 Количество на модель: 1
D2401-07000
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-50825 Количество на модель: 2
01010-50825
2
17

Номер детали на чертеже:

17

Ground wire

Заводской номер: 114-07-11000 Количество на модель: 1
114-07-11000
1
18

Номер детали на чертеже:

18

Clip

Заводской номер: 08035-11010 Количество на модель: 7
08035-11010
7
19

Номер детали на чертеже:

19

Backing up alarm bell

Заводской номер: D2730-11200 Количество на модель: 1
D2730-11200
1
20

Номер детали на чертеже:

20

Washer

Заводской номер: 01601-20410 Количество на модель: 2
01601-20410
2
21

Номер детали на чертеже:

21

Clip

Заводской номер: 08035-02010 Количество на модель: 4
08035-02010
4
22

Номер детали на чертеже:

22

Oil temperature sensor

Заводской номер: D2320-15000 Количество на модель: 2
D2320-15000
2
23

Номер детали на чертеже:

23

Гайка

Заводской номер: 01580-10403 Количество на модель: 2
01580-10403
2
24

Номер детали на чертеже:

24

Болт

Заводской номер: 01010-51025 Количество на модель: 2
01010-51025
2
25

Номер детали на чертеже:

25

Plate

Заводской номер: 16Y-07C-23001 Количество на модель: 1
16Y-07C-23001
1
26

Номер детали на чертеже:

26

Switch

Заводской номер: D2580-00800 Количество на модель: 1
D2580-00800
1
27

Номер детали на чертеже:

27

Кронштейн

Заводской номер: 16Y-07-01000 Количество на модель: 1
16Y-07-01000
1
28

Номер детали на чертеже:

28

Винт

Заводской номер: 01220-40430 Количество на модель: 2
01220-40430
2
29

Номер детали на чертеже:

29

Stroke switch

Заводской номер: D2590-00820 Количество на модель: 1
D2590-00820
1
30

Номер детали на чертеже:

30

Кронштейн

Заводской номер: 16Y-07-02000 Количество на модель: 1
16Y-07-02000
1
31

Номер детали на чертеже:

31

Washer

Заводской номер: 16Y-07C-00005 Количество на модель: 2
16Y-07C-00005
2
34

Номер детали на чертеже:

34

Washer

Заводской номер: 16Y-07C-00004 Количество на модель: 2
16Y-07C-00004
2
35

Номер детали на чертеже:

35

Nipple

Заводской номер: 16Y-07C-00003 Количество на модель: 2
16Y-07C-00003
2
36

Номер детали на чертеже:

36

Жгут проводов

Заводской номер: 16Y-07C-04000 Количество на модель: 1
16Y-07C-04000
1
