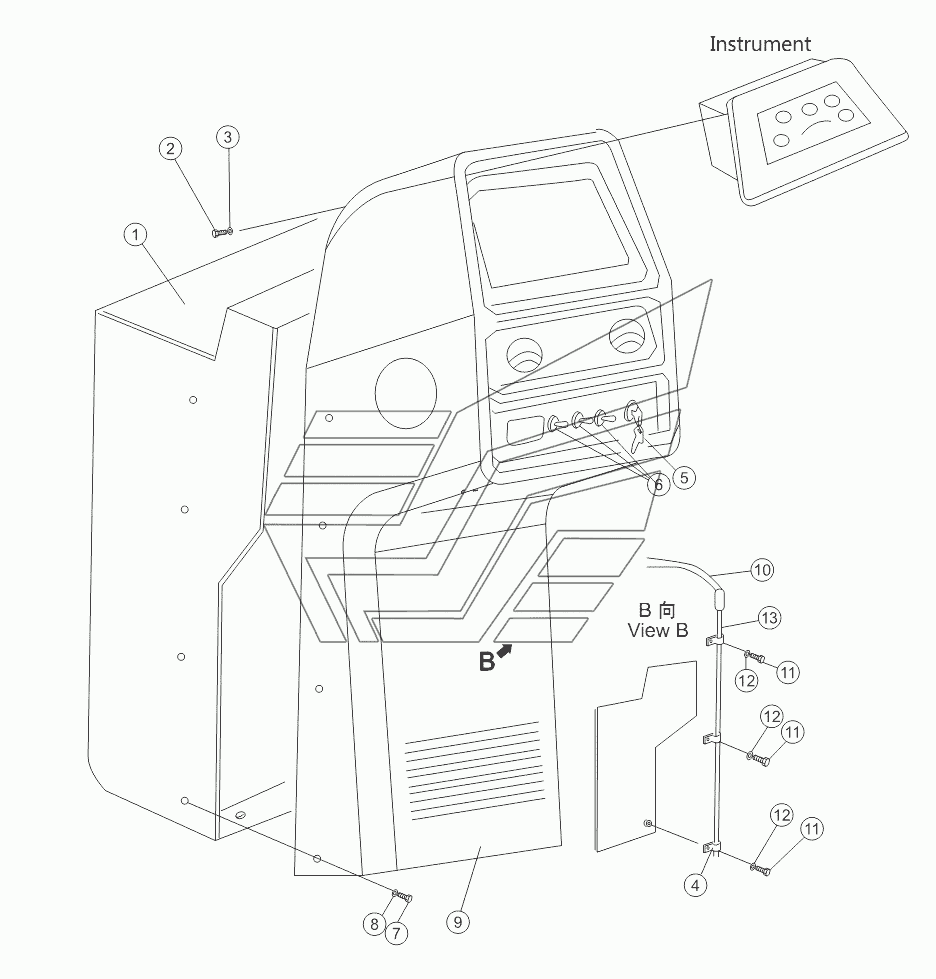

INSTRUMENT BOX 16Y-07C-003 V1.0 SD16 (вариант). Каталог 2014г.

EGINE ELECTRICAL SYSTEM 16Y-07CA-004 V1.0 SD16 (вариант) INSTRUMENT BOX 16Y-07D-003 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус

Заводской номер: 16Y-07C-18000 Количество на модель: 1
16Y-07C-18000
1
2

Номер детали на чертеже:

2

Screw

Заводской номер: 01220-40620 Количество на модель: 4
01220-40620
4
3

Номер детали на чертеже:

3

Washer

Заводской номер: 01640-20610 Количество на модель: 4
01640-20610
4
4

Номер детали на чертеже:

4

Провододержатель

Заводской номер: 08035-02510 Количество на модель: 3
08035-02510
3
5

Номер детали на чертеже:

5

Пусковой выключатель

Заводской номер: D2500-00000 Количество на модель: 1
D2500-00000
1
6

Номер детали на чертеже:

6

Выключатель задних фар

Заводской номер: D2530-01500 Количество на модель: 3
D2530-01500
3
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-50825 Количество на модель: 8
01010-50825
8
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 01643-30823 Количество на модель: 8
01643-30823
8
9

Номер детали на чертеже:

9

Meter platform

Заводской номер: 23Y-91B-01000 Количество на модель: 1
23Y-91B-01000
1
10

Номер детали на чертеже:

10

Wiring harness

Заводской номер: 16Y-07C-14000 Количество на модель: 1
16Y-07C-14000
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-51016 Количество на модель: 3
01010-51016
3
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01643-31032 Количество на модель: 3
01643-31032
3
13

Номер детали на чертеже:

13

Wiring harness

Заводской номер: 16Y-07C-13000 Количество на модель: 1
16Y-07C-13000
1
