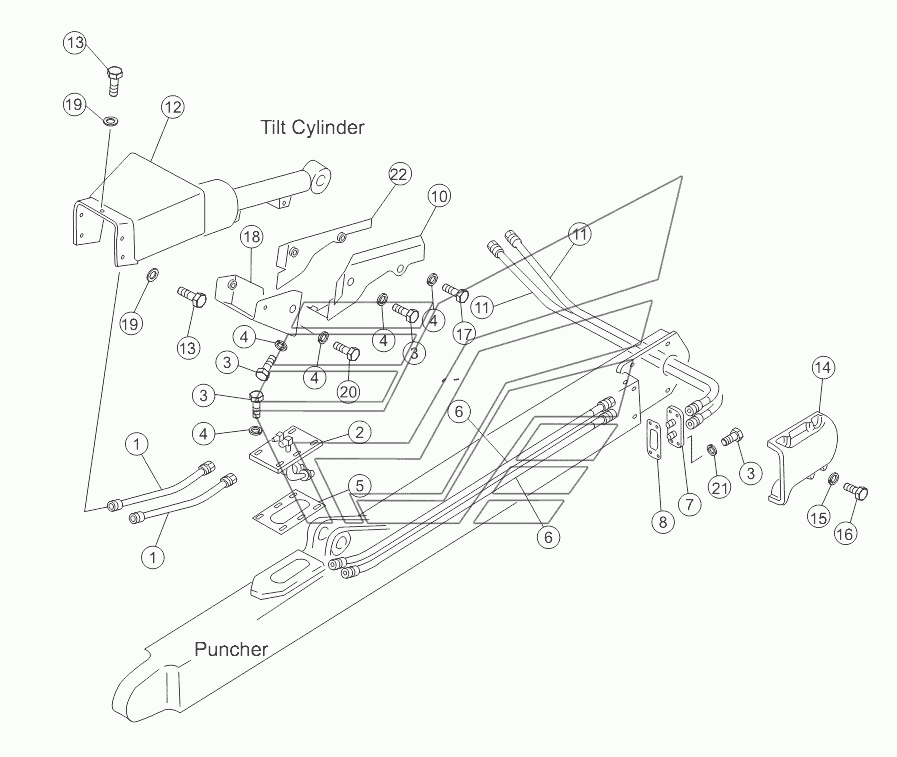

TILT PIPING ASSY OUTSIDE 16L-63-002 V1.0 - MODEL SD16L SD16 (вариант). Каталог 2014г.

TILT PIPING ASSY INSIDE 16Y-63-002 V1.0 SD16 (вариант) TILT PIPING ASSY OUTSIDE 16Y-63E-002 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рукав

Заводской номер: 07113-00306 Количество на модель: 2
07113-00306
2
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: 16Y-63-10000 Количество на модель: 1
16Y-63-10000
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01010-51230 Количество на модель: 17
01010-51230
17
4

Номер детали на чертеже:

4

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 4
01602-21236
4
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: 16Y-63-00005 Количество на модель: 1
16Y-63-00005
1
6

Номер детали на чертеже:

6

Рукав

Заводской номер: 07113-00315 Количество на модель: 2
07113-00315
2
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: 16Y-63-08000 Количество на модель: 1
16Y-63-08000
1
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 16Y-63-00004 Количество на модель: 1
16Y-63-00004
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-51225 Количество на модель: 8
01010-51225
8
10

Номер детали на чертеже:

10

Guard

Заводской номер: 16L-63-11000 Количество на модель: 1
16L-63-11000
1
11

Номер детали на чертеже:

11

Рукав

Заводской номер: 16L-63-60000 Количество на модель: 2
16L-63-60000
2
12

Номер детали на чертеже:

12

Guard

Заводской номер: 16L-63-50000 Количество на модель: 1
16L-63-50000
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-51430 Количество на модель: 6
01010-51430
6
14

Номер детали на чертеже:

14

Cover

Заводской номер: 16Y-63-00002 Количество на модель: 1
16Y-63-00002
1
15

Номер детали на чертеже:

15

Рессорная шайба

Заводской номер: 01602-21442 Количество на модель: 4
01602-21442
4
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-51425 Количество на модель: 4
01010-51425
4
17

Номер детали на чертеже:

17

Болт

Заводской номер: 01010-51250 Количество на модель: 3
01010-51250
3
18

Номер детали на чертеже:

18

Крышка нижняя

Заводской номер: 16Y-63-12000 Количество на модель: 1
16Y-63-12000
1
19

Номер детали на чертеже:

19

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 6
01643-31445
6
20

Номер детали на чертеже:

20

Болт

Заводской номер: 01010-51240 Количество на модель: 3
01010-51240
3
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 124-54-26540 Количество на модель: 4
124-54-26540
4
22

Номер детали на чертеже:

22

Guard

Заводской номер: 16L-63-09000 Количество на модель: 1
16L-63-09000
1
