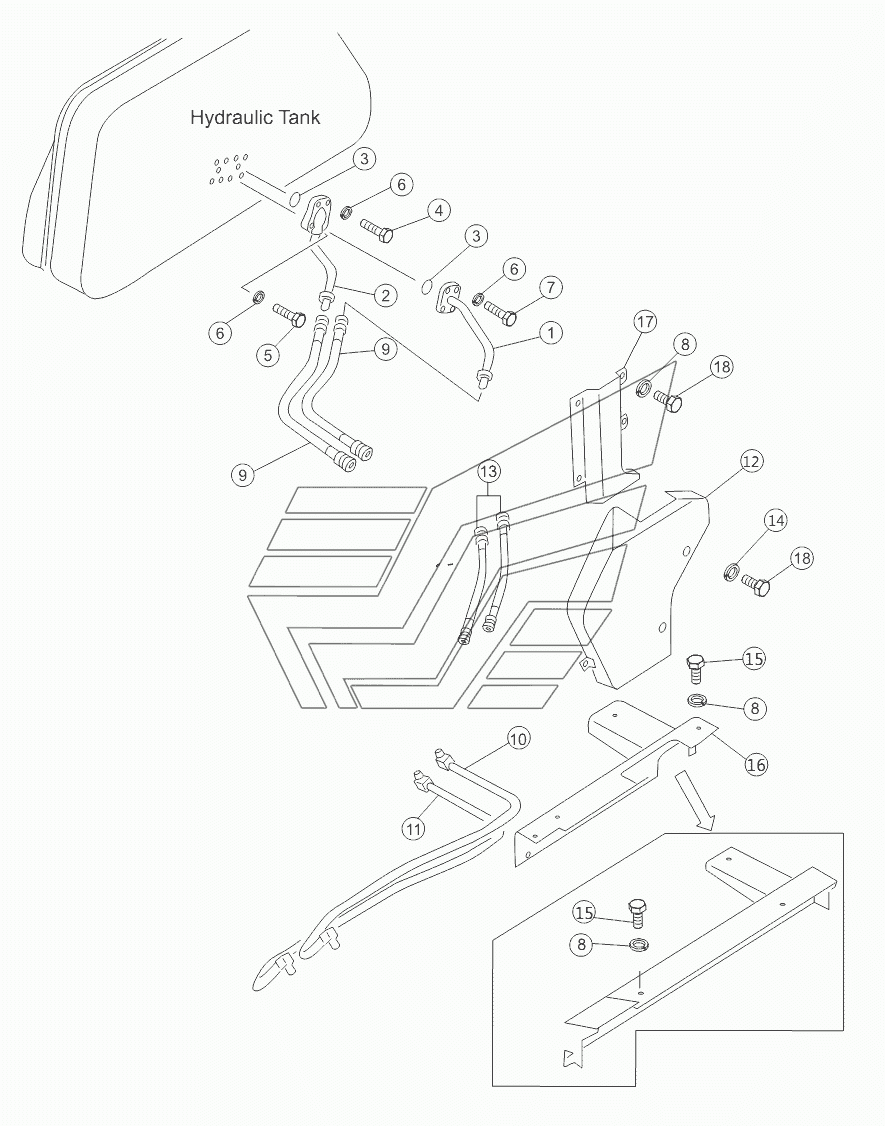

TILT PIPING ASSY INSIDE 16Y-63E-001 V1.0 - MODEL SD16E SD16 (вариант). Каталог 2014г.

TILT PIPING ASSY INSIDE 16L-63-001 V1.0 SD16 (вариант) TILT PIPING ASSY INSIDE 16Y-63-002 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубка

Заводской номер: 16Y-63-02000 Количество на модель: 1
16Y-63-02000
1
2

Номер детали на чертеже:

2

Трубка

Заводской номер: 16Y-63-01000 Количество на модель: 1
16Y-63-01000
1
3

Номер детали на чертеже:

3

O-ring

Заводской номер: 07000-E3038 Количество на модель: 2
07000-E3038
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: 01010-51050 Количество на модель: 2
01010-51050
2
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-51060 Количество на модель: 2
01010-51060
2
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 01602-21030 Количество на модель: 7
01602-21030
7
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-51045 Количество на модель: 3
01010-51045
3
8

Номер детали на чертеже:

8

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 11
01602-21236
11
9

Номер детали на чертеже:

9

Рукав

Заводской номер: 07108-20409 Количество на модель: 2
07108-20409
2
10

Номер детали на чертеже:

10

Трубка

Заводской номер: 16Y-63E-10000 Количество на модель: 1
16Y-63E-10000
1
11

Номер детали на чертеже:

11

Трубка

Заводской номер: 16Y-63E-20000 Количество на модель: 1
16Y-63E-20000
1
12

Номер детали на чертеже:

12

Крышка

Заводской номер: 16Y-63-04000 Количество на модель: 1
16Y-63-04000
1
13

Номер детали на чертеже:

13

Hose

Заводской номер: 07108-20405 Количество на модель: 2
07108-20405
2
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51230 Количество на модель: 2
01010-51230
2
16

Номер детали на чертеже:

16

Крышка

Заводской номер: 16Y-63E-30000 Количество на модель: 1
16Y-63E-30000
1
17

Номер детали на чертеже:

17

Штуцер

Заводской номер: 16Y-63-03000 Количество на модель: 1
16Y-63-03000
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01010-51225 Количество на модель: 7
01010-51225
7
