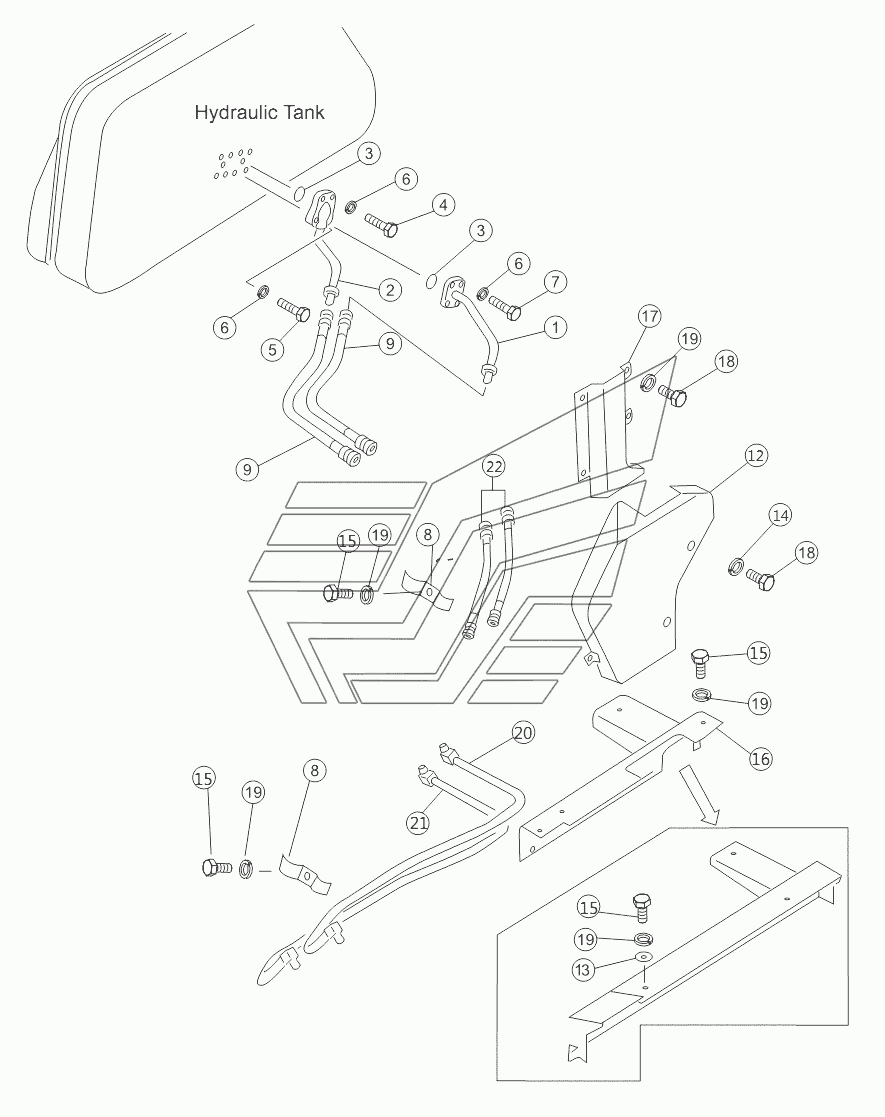

TILT PIPING ASSY INSIDE 16Y-63-001 V1.0 SD16 (вариант). Каталог 2014г.

BLADE LIFT CYLINDER(L.H.) 16L-62C-201 V1.0 - MODEL SD16L SD16 (вариант) TILT PIPING ASSY INSIDE 16L-63-001 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубка

Заводской номер: 16Y-63-02000 Количество на модель: 1
16Y-63-02000
1
2

Номер детали на чертеже:

2

Трубка

Заводской номер: 16Y-63-01000 Количество на модель: 1
16Y-63-01000
1
3

Номер детали на чертеже:

3

Кольцо

Заводской номер: 07000-13038 Количество на модель: 2
07000-13038
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: 01010-51050 Количество на модель: 2
01010-51050
2
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-51060 Количество на модель: 2
01010-51060
2
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 01602-21030 Количество на модель: 8
01602-21030
8
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-51045 Количество на модель: 4
01010-51045
4
8

Номер детали на чертеже:

8

Clip

Заводской номер: 16L-63-00001 Количество на модель: 1
16L-63-00001
1
9

Номер детали на чертеже:

9

Рукав

Заводской номер: 07108-20409 Количество на модель: 2
07108-20409
2
10

Номер детали на чертеже:

10

Clip

Заводской номер: 154-49-22330 Количество на модель: 2
154-49-22330
2
11

Номер детали на чертеже:

11

Cushion cover

Заводской номер: 07095-00421 Количество на модель: 2
07095-00421
2
12

Номер детали на чертеже:

12

Крышка

Заводской номер: 16Y-63-04000 Количество на модель: 1
16Y-63-04000
1
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 124-54-26540 Количество на модель: 3
124-54-26540
3
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 01643-31232 Количество на модель: 3
01643-31232
3
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51230 Количество на модель: 3
01010-51230
3
16

Номер детали на чертеже:

16

Крышка

Заводской номер: 16Y-63-05000 Количество на модель: 1
16Y-63-05000
1
17

Номер детали на чертеже:

17

Штуцер

Заводской номер: 16Y-63-03000 Количество на модель: 1
16Y-63-03000
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01010-51225 Количество на модель: 7
01010-51225
7
19

Номер детали на чертеже:

19

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 11
01602-21236
11
20

Номер детали на чертеже:

20

Трубка

Заводской номер: 16Y-63-06000 Количество на модель: 1
16Y-63-06000
1
21

Номер детали на чертеже:

21

Трубка

Заводской номер: 16Y-63-07000 Количество на модель: 1
16Y-63-07000
1
22

Номер детали на чертеже:

22

Hose

Заводской номер: 16Y-63-17000 Количество на модель: 2
16Y-63-17000
2
