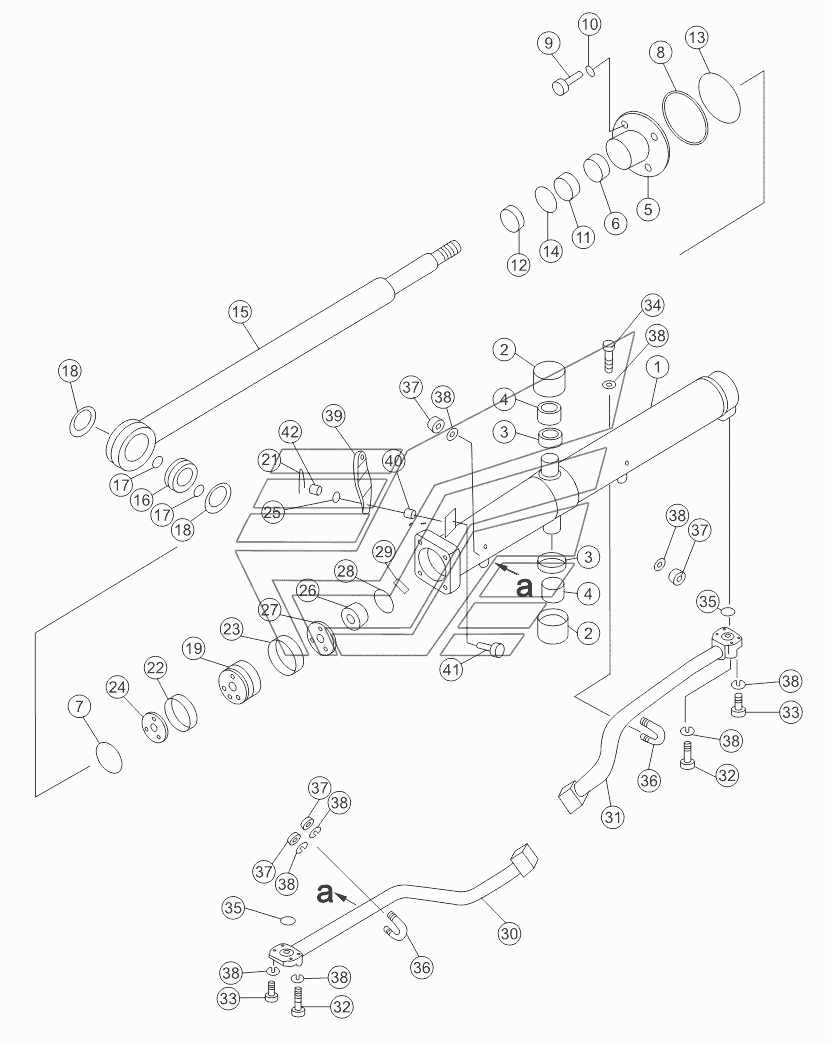

16Y-62E-10000

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Гидроцилиндр подъема отвала левый

Заводской номер: 16Y-62E-10000 Количество на модель: 1

16Y-62E-10000

1

1

Номер детали на чертеже:

1

Корпус левого гидроцилиндра

Заводской номер: 16Y-62E-12000 Количество на модель: 1

16Y-62E-12000

1

2

Номер детали на чертеже:

2

Втулка

Заводской номер: 16Y-62-50002 Количество на модель: 2

16Y-62-50002

2

3

Номер детали на чертеже:

3

Кольцо пылезащитное

Заводской номер: 07145-00055 Количество на модель: 2

07145-00055

2

4

Номер детали на чертеже:

4

Втулка

Заводской номер: 16Y-62-50500 Количество на модель: 2

16Y-62-50500

2

5

Номер детали на чертеже:

5

Втулка направляющая

Заводской номер: 16Y-62-50005 Количество на модель: 1

16Y-62-50005

1

6

Номер детали на чертеже:

6

Кольцо направляющее

Заводской номер: 16Y-62-50003 Количество на модель: 1

16Y-62-50003

1

7

Номер детали на чертеже:

7

Кольцо

Заводской номер: 07000-13038 Количество на модель: 1

07000-13038

1

8

Номер детали на чертеже:

8

Кольцо защитное

Заводской номер: 07146-02106 Количество на модель: 1

07146-02106

1

9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-52055 Количество на модель: 4

01010-52055

4

10

Номер детали на чертеже:

10

Рессорная шайба

Заводской номер: 01602-22060 Количество на модель: 4

01602-22060

4

11

Номер детали на чертеже:

11

Сальник

Заводской номер: 16Y-62-50200 Количество на модель: 1

16Y-62-50200

1

12

Номер детали на чертеже:

12

Кольцо пылезащитное

Заводской номер: 16Y-62-50001 Количество на модель: 1

16Y-62-50001

1

13

Номер детали на чертеже:

13

Кольцо круглого сечения

Заводской номер: 07000-12105 Количество на модель: 1

07000-12105

1

14

Номер детали на чертеже:

14

Кольцо

Заводской номер: 16Y-62-50008 Количество на модель: 1

16Y-62-50008

1

15

Номер детали на чертеже:

15

Шток поршня

Заводской номер: 16Y-62-50100 Количество на модель: 1

16Y-62-50100

1

16

Номер детали на чертеже:

16

Подшипник соединительный

Заводской номер: 07137-04006 Количество на модель: 1

07137-04006

1

17

Номер детали на чертеже:

17

Кольцо

Заводской номер: 07000-13040 Количество на модель: 2

07000-13040

2

18

Номер детали на чертеже:

18

Открытое кольцо

Заводской номер: 04065-09030 Количество на модель: 2

04065-09030

2

19

Номер детали на чертеже:

19

Поршень

Заводской номер: 16Y-62-50800 Количество на модель: 1

16Y-62-50800

1

20

Номер детали на чертеже:

20

Nut

Заводской номер: 01590-31215 Количество на модель: 1

01590-31215

1

21

Номер детали на чертеже:

21

Чека разводная

Заводской номер: 04050-13036 Количество на модель: 1

04050-13036

1

22

Номер детали на чертеже:

22

Кольцо

Заводской номер: 16Y-62-50700 Количество на модель: 1

16Y-62-50700

1

23

Номер детали на чертеже:

23

Кольцо опорное

Заводской номер: 16Y-62-50009 Количество на модель: 2

16Y-62-50009

2

24

Номер детали на чертеже:

24

Пластина стопорная

Заводской номер: 16Y-62-50004 Количество на модель: 1

16Y-62-50004

1

25

Номер детали на чертеже:

25

Шайба

Заводской номер: 01643-31232 Количество на модель: 1

01643-31232

1

26

Номер детали на чертеже:

26

Гайка

Заводской номер: 16Y-62-50011 Количество на модель: 1

16Y-62-50011

1

27

Номер детали на чертеже:

27

Пластина стопорная

Заводской номер: 16Y-62-50010 Количество на модель: 1

16Y-62-50010

1

28

Номер детали на чертеже:

28

Проволока

Заводской номер: 04059-01032 Количество на модель: 1

04059-01032

1

29

Номер детали на чертеже:

29

Шайба

Заводской номер: 01322-40812 Количество на модель: 1

01322-40812

1

30

Номер детали на чертеже:

30

Трубка передняя левая

Заводской номер: 16Y-62E-11000 Количество на модель: 1

16Y-62E-11000

1

31

Номер детали на чертеже:

31

Трубка задняя левая

Заводской номер: 16Y-62E-13000 Количество на модель: 1

16Y-62E-13000

1

32

Номер детали на чертеже:

32

Болт

Заводской номер: 01010-51055 Количество на модель: 4

01010-51055

4

33

Номер детали на чертеже:

33

Болт

Заводской номер: 01010-51045 Количество на модель: 4

01010-51045

4

34

Номер детали на чертеже:

34

Шайба

Заводской номер: 01602-21030 Количество на модель: 8

01602-21030

8

35

Номер детали на чертеже:

35

Кольцо

Заводской номер: 07000-13035 Количество на модель: 2

07000-13035

2

36

Номер детали на чертеже:

36

Зажим

Заводской номер: 07283-23442 Количество на модель: 2

07283-23442

2

37

Номер детали на чертеже:

37

Гайка

Заводской номер: 01599-01011 Количество на модель: 4

01599-01011

4

38

Номер детали на чертеже:

38

Шайба

Заводской номер: 01643-31032 Количество на модель: 4

01643-31032

4

39

Номер детали на чертеже:

39

Пластина опорная

Заводской номер: 16Y-62-50006 Количество на модель: 1

16Y-62-50006

1

40

Номер детали на чертеже:

40

Втулка

Заводской номер: 16Y-62-50007 Количество на модель: 1

16Y-62-50007

1

41

Номер детали на чертеже:

41

Болт

Заводской номер: 01012-51245 Количество на модель: 1

01012-51245

1
